| Номер в госреестре | 34995-13 |
| Наименование СИ | Мегаомметры цифровые |
| Обозначение типа СИ | 5880, 5882 |
| Изготовитель | "Greenlee Textron Inc.", США |
| Год регистрации | 2013 |
| Срок свидетельства | 06.05.2018 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Мегаомметры цифровые 5880, 5882 Назначение средства измерений
Мегаомметры цифровые 5880, 5882 (далее по тексту - мегаомметры) предназначены для измерения электрического сопротивления, в том числе электрического сопротивления изоляции.
Мегаомметры цифровые 5880, 5882 представляют собой портативные электроизмерительные приборы, конструктивно выполненные в специальном пластмассовом защитном корпусе. Принцип работы мегаомметров заключается в преобразовании входного аналогового сигнала с помощью АЦП, последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее.
На лицевой панели мегаомметров расположены функциональные клавиши, поворотный переключатель и жидкокристаллический цифровой дисплей. На верхней торцевой панели мегаомметров расположены входные разъёмы, предназначенные для присоединения измерительных проводов и подключения их к измеряемой цепи. Включение и выключение мегаомметров и выбор режимов измерения осуществляется при помощи поворотного переключателя. Функциональные клавиши служат для переключения пределов измерений и выбора специальных функций при измерениях. На нижней поверхности мегаомметров расположен отсек, закрытый съемной крышкой, для установки элементов питания.
Для проведения измерений мегаомметры непосредственно подключают к измеряемой цепи. Процесс измерения отображается на четырёхразрядном жидкокристаллическом дисплее в виде цифровых значений результатов измерений, индикаторов режимов измерений, индикаторов единиц измерений и предупреждающих индикаторов.
Особенностью модели 5882 является наличие встроенного таймера и возможность проводить измерения сопротивления изоляции в заданном временном интервале.

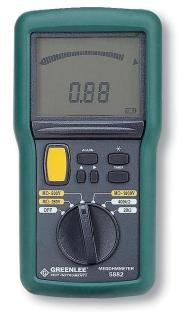

Фотография общего вида мегаомметров представлена на рисунке 1.
Основные метрологические и технические характеристики мегаомметров цифровых 5880, 5882 представлены в таблицах 1 - 4.
Таблица 1 - Основные метрологические характеристики мегаомметров в режиме измерения электрического сопротивления изоляции
| Пределы измерений | Разрешение | Пределы допускаемой абсолютной погрешности измерений |
| 39,99 МОм | 0,01 МОм | ± (0,03 • R + 0,05 МОм) |
| 399,9 МОм | 0,1 МОм | ± (0,03 • R + 0,2 МОм) |
| 2 ГОм | 0,001 ГОм | ± (0,03 • R + 0,002 ГОм) |
Примечание - R - измеренное значение электрического сопротивления изоляции.
Таблица 2 - Основные метрологические характеристики мегаомметров в режиме тестирования электрических цепей на непрерывность
| Предел измерений | Разрешение | Предел допускаемой абсолютной погрешности измерений |
| 20 Ом | 0,01 Ом | ± (0,03 • R + 0,01 Ом) |
Примечание - R - измеренное значение электрического сопротивления.
Таблица 3 - Основные метрологические характеристики мегаомметров в режиме измерения электрического сопротивления_
| Пределы измерений | Разрешение | Пределы допускаемой абсолютной погрешности измерений |
| 399,9 Ом | 0,1 Ом | ± (0,03 • R + 0,5 Ом) |
| 3999 Ом | 1 Ом | ± (0,03 • R + 5 Ом) |
| 39,99 кОм | 0,01 кОм | ± (0,03 • R + 0,01 кОм) |
| 399,9 кОм | 0,1 кОм | ± (0,03 • R + 0,1 кОм) |
Примечание - R - измеренное значение электрического сопротивления.
Таблица 4 - Основные технические характеристики мегаомметров
| Наименование параметра | Значение |
| Питание | 6 элементов питания 1,5 В типа АА (NEDA 15A, IEC LR6) |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от минус 10 до плюс 55 80 |
| Г абаритные размеры (длина х ширина х высота), мм | 210 х 110 х 60 |
| Масса, кг, не более | 0,85 |
Знак утверждения типа наносят на лицевую панель мегаомметров методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки мегаомметров цифровых 5880, 5882 представлен в таблице 5. Таблица 5
| Наименование | Количество |
| Мегаомметр | 1 |
| Измерительные провода | 2 |
| Наименование | Количество |
| Элемент питания 1,5 В | 6 |
| Сумка для переноски | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
осуществляется по документу МП-376/447-2012 «Мегаомметры цифровые 5880, 5882. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 19 ноября 2012 г. и входящему в комплект поставки.
Перечень основных средств, применяемых при поверке:
- калибратор электрического сопротивления КС-100К5Т
диапазон воспроизведения электрического сопротивления: 100 кОм - 5 ТОм; предел допускаемой абсолютной погрешности воспроизведения (DR): ± (0,015R);
- магазин сопротивлений Р4831
диапазон воспроизведения электрического сопротивления: 0,021 - 111111 Ом; класс точности: 0,02.
Методы измерений с помощью мегаомметров цифровых 5880, 5882 указаны в документе «Мегаомметры цифровые 5880, 5882. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к мегаомметрам цифровым 5880, 5882
1 ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
2 Приказ Министерства здравоохранения и социального развития РФ № 1034н от 9 сентября 2011 г. «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности».
3 Техническая документация фирмы-изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
