| Номер в госреестре | 35024-12 |
| Наименование СИ | Расходомеры-счетчики электромагнитные |
| Обозначение типа СИ | SITRANS FM |
| Изготовитель | "Siemens SAS", Франция |
| Год регистрации | 2012 |
| Срок свидетельства | 25.11.2026 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |

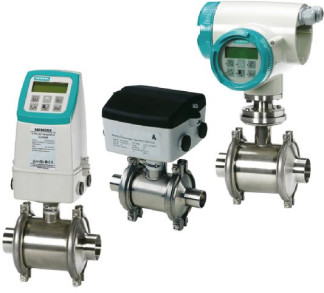

Расходомеры-счетчики электромагнитные SITRANS Fl^^ (далее - расходомеры) предназначены для измерений расхода и количества электропроводных жидкостей с удельной электрической проводимостью от 5 мкСм/см и выше при учетно-расчетных и технологических операциях.
Расходомеры состоят из первичных преобразователей MAG 1100, MAG 1100F, MAG 1100HT, MAG 3100, MAG 3100Р, MAG 3100НТ, MAG 5100W и преобразователей сигналов MAG 5000, MAG 5000CT, MAG 6000, MAG 6000CT, MAG6000SV,MAG 6000I, MAG 8000CT MAG 8000.
Каждый первичный преобразователь может работать с любым из указанных преобразователей сигналов.
Принцип действия расходомера основан на явлении электромагнитной индукции, при котором в потоке жидкости протекающем через наведенной системой электромагнитов магнитное поле, возникает электродвижущая сила (ЭДС), пропорциональная скорости потока. Возникшая ЭДС, преобразуется в значение среднего объемного расхода и/или объема.
Сигнал от первичного преобразователя по экранированным проводам подается на вход электронного блока, обеспечивающего его дальнейшую обработку и формирование импульсного электрического сигнала несинусоидальной формы с программируемым весом импульса.
Преобразователи сигналов изготавливаются в двух исполнениях: для компактного монтажа непосредственно на первичном преобразователе и для раздельного монтажа на стене или на стойке. В программируемую память преобразователя сигналов заносятся установочные параметры: диаметр, калибровочная характеристика и другая служебная информация необходимая для работы расходомера. Преобразователь сигналов осуществляет постоянную самодиагностику и выдает информацию о нештатных ситуациях.
Преобразователи сигналов настраиваются при помощи системы меню и имеют пропорциональные расходу токовый и частотно-импульсный выходы, а также релейный выход.
Расходомеры с первичными преобразователями MAG 1100, MAG 3100, MAG 3100Р, MAG 5100W используются для измерений расхода воды и других проводящих жидкостей, MAG 1100F - для измерений пищевых жидкостей.
Все преобразователи сигналов имеют защиту от несанкционированного доступа в виде пароля, а модели MAG 5000CT и MAG 6000CT имеют дополнительную механическую защиту.
Связь с внешним компьютером осуществляется по одному из следующих протоколов HART, Profibus, Device Net, Modbus, RS485, Foundation Fieldbus.
Встроенное программное обеспечение (ПО) расходомера используется для измерения объема протекающей через расходомер среды относительно диаметра датчика, передачи результатов измерений и настройки, а также отображения данных на дисплее и конфигурировании выходов. Передача результатов измерений для расходомеров производится в виде токового сигнала в диапазоне 0-20 мА (4-20 мА), частотного сигнала в диапазоне 0 ... 10 кГц, релейным выходом, а также по цифровым интерфейсам HART, RS-485 протокол ModBus RTU, PROFIBUS PA Profile 3, PROFIBUS DP Profile 3, DeviceNet, FOUNDATION Fieldbus H1.
Программирование микроконтроллера электроники расходомера производится на производстве. В дальнейшем исключается возможность считывания и изменения ПО за пределами завода изготовителя как в полевых так и в лабораторных условиях. После проверки метрологических характеристик блоки электроники расходомеров маркируются соответствующими наклейками.
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| MAG5000 FW | A5E01716755G DS:04 | 4.04X03 | AA8B7599F7C24E0A 212C9BDB63C9A109 | MD5 согласно RFC1321 |
| MAG6000 FW | A5E01716755E DS:04 | 4.04 | BBB176F62333 A8DF 33F025F70A0BE341 | MD5 |
| MAG8000 FW | 087C4054 DS:03 | 3.03 | 973E6F12F8C9148C4 59CE56438B50422 | MD5 |
!
| Наименование характеристики | Значение характеристики | |
| Пределы допускаемой относительной погрешности измерений расхода и объема, % - при использовании преобразователя сигналов | ±0,2 для V>0,5 м/с | |
| MAG 6000, MAG 6000 I, MAG 6000 CT | ±0,2 | ... 1,2 для 0,1<V<0,5m/c |
| -при использовании преобразователя сигналов MAG | ±0,4 для V>0,5 м/с | |
| 5000, MAG 5000 CT | ±0,4 | . . 2,2 5 для 0,1<V<0,5m/c |
| -для MAG 8000 | ± 0 ,5 для V>0,5 м/с | |
| ±0,5 | ..2,25 для 0,1<V<0,5m/c | |
| Диапазон температур окружающей среды, 0С - первичный преобразователь | - 40 . . . +100 | |
| - преобразователь сигналов | - 20 . . . +60 | |
| Выходные сигналы | ||
| Аналоговый: -выходной ток, мА | 0...20; 4...20 | |
| -нагрузка, Ом | <800 | |
| -постоянная времени, с | 0,5...30 | |
| Частотно-импульсный: -частота выходного сигнала, кГц | 0...10 | |
| -длительность импульсов, с | 64-10-6 . . . 4,2 | |
| Релейный: -напряжение, В | 42 | |
| -ток, А | 0,5 | |
| Напряжение питания, В -переменного тока | 220 (+10/-15%) | |
| -постоянного тока | 11 ...30 | |
| -для МAG 8000 | батарейное и/или сетевое питание | |
| Частота, Гц | 50±1 | |
| Потребляемая мощность, ВА | 9 | |
| Класс защиты -первичный преобразователь | IP 68 | |
| -преобразователь сигналов | IP 67/IP 68 | |
| Максимальное расстояние между первичным преобразователем и преобразователем сигналов, м | 500 | |
| Наименование параметра | MAG 1100/1100F/ 1100HT | MAG3100/3100P/ 3100HT | MAG5100W | MAG 8000 |
| Диаметр условного прохода, мм | 2 ...100 ❖ 10 . . .100 15 . . . 100** | 15...2000 | 15...1200 | 25...1200 |
| Максимальное рабочее давление, МПа | 4,0 | 10,0 | 4,0 | |
| Диапазон скоростей жидкости, м/с | 0...10 | |||
| Диапазон температур измеряемой среды, °С | -20 . . .150 -30 . . . 130* -20 . . . 200** | -40... 180 | -10...70 | 0...70 |
| Диапазон температур окру»-» 0/"Ч жающеи среды, С | -40...100 | -40...70 -40...90 | |
| Футеровка внутренней части | Керамика, тефлон | Неопрен, эбонит, полиуретан, PTFE, EPDM, Linatex, Novolak | Эластомер, эбонит, NBR, EPDM |
| Материал электродов | Платина, хастел-лой | Хастеллой, титан, тантал, монель, платина/иридий, AISI316Ti | Хастеллой |
| Соединение с трубопроводом | Бесфланцевое, адаптеры | Фланцевое | |
| Защита | IP 67/IP 68 | ||
* - для MAG 1100F ** - для MAG 1100HT
| Наименование параметра | MAG 1100/1100F/1100HT | ||||||||||
| Диаметр условного прохода, мм | 2 | 3 | 6 | 10 | 15 | 25 | 40 | 50 | 65 | 80 | 100 |
| Максимальный расход жидкости, м3/ч | 0,113 | 0,254 | 1,0 | 2,8 | 6,4 | 17,7 | 45,2 | 70,7 | 120 | 181 | 282 |
| Длина расходомера, не более, мм | 64 | 66 | 130 | 151 | 163 | 192 | 226 | 184 | |||
| Масса, не более, кг | 2,2 | 3,0 | 4,2 | 5,5 5,0 | 7,0 6,0 | 10 | |||||
| Наименование параметра | MAG 3100/MAG 5100W/ MAG 8000 | |||||||||
| Диаметр условного прохода, мм | 15 | 25 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| Максимальный расход жидкости, м3/ч | 6,4 | 17,7 | 45,2 | 70,7 | 120 | 181 | 282 | 441 | 636 | 1130 |
| Длина расходомера, не более, мм -для 1,6 МПа -для 4 МПа | 200 | 200 | 250 | 275 | 300 | 350 | ||||
| Масса, не более, кг | 5 | 6 | 8 | 13 | 14 | 15 | 20 | 25 | 30 | 50 |
| Наименование параметра | MAG 3100/MAG 5100W/ MAG 8000 | ||||||||||
| Диаметр условного прохода, мм | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 750 | 800 | 900 |
| Максимальный расход жидкости, м3/ч | 1766 | 2543 | 3462 | 4500 | 5700 | 7100 | 10150 | 13800 | 15904 | 18100 | 22900 |
| Длина расходомера, не более, мм | 450 | 500 | 550 | 600 | 600 | 625 | 750 | 875 | 750 | 1000 | 1125 |
| Масса, не более, кг | 70 | 80 | 110 | 125 | 175 | 200 | 300 | 350 | 329 | 475 | 560 |
| Наименование параметра | MAG 3100/ MAG 5100 W/ MAG 8000 | |||||
| Диаметр условного прохода, мм | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 |
| Максимальный расход жидкости, м /ч | 28250 | 40700 | 55350 | 72350 | 91550 | 113000 |
| Длина расходомера, мм при 1,6 МПа | 1250 | 1500 | 1750 | 2000 | 2250 | 2500 |
| Масса, не более, кг | 700 | 1250 | 1750 | 2340 | 3250 | 4060 |
наносится на титульный лист паспорта типографским способом.
| Наименование | Кол-во | Примечание |
| Расходомеры-счетчики электромагнитные SITRANS FМ | 1 | По заказу |
| Паспорт | 1 | |
| Комплект монтажных частей (адаптеров) * | 1 | |
| Руководство по эксплуатации | 1 | |
| Методика поверки | 1 |
* - комплект адаптеров состоит из хомутов, прокладок и ответных частей, форма которых соответствует следующим стандартам: DIN 11850, DIN 11851, DIN 32676, DSASO 2037, ISO 2852, SMS 3008, SMS 3016, BS4825-1, BS4825-3, Tri-Clover®, Tri-Clamp®.
осуществляется по документу МП 35024-07 «Расходомеры-счетчики электромагнитные SITRANS FМ. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 25.05.2007г. Основное поверочное оборудование:
-поверочные расходомерные установки с погрешностью ±0,06 %, ±0,12%;
-электронный счетчик импульсов амплитудой до 50 В и частотой до 10 кГц;
-миллиамперметр постоянного тока, пределы измерений 0...20 мА с погрешностью ±0,05 %; -устройство SITRANS F М Magflo Verificator.
изложены в документе «Расходомеры-счетчики электромагнитные SITRANS F^», Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам электромагнитным SITRANS ЕМ
1.ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
2.ГОСТ 28723-90 «Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний».
3.ГОСТ Р 8.654-2009 «Требования к программному обеспечению средств измерений. Основные положения».
4. Техническая документация фирмы-изготовителя.
Осуществление торговли и товарообменных операций.
| Зарегистрировано поверок | 2006 |
| Поверителей | 93 |
| Актуальность данных | 17.09.2024 |
