Расходомеры-счетчики ультразвуковые SITRANS F US, 35025-15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Расходомеры-счетчики ультразвуковые SITRANS F US Назначение средства измерений

Расходомеры-счетчики ультразвуковые SITRANS F US (далее - расходомеры), предназначены для измерений расхода и объема различных жидкостей и используются при учетнорасчетных и технологических операциях.

Описание

Расходомеры состоят из первичных преобразователей расхода и преобразователей сигналов. Первичный преобразователь расхода включает в себя участок трубопровода, закрепленные на нем два или четыре электроакустических преобразователя, обеспечивающие излучение и прием ультразвуковых сигналов (УЗС).

Расходомер измеряет скорость потока посредством измерений разности времени прохождения ультразвуковых импульсов по направлению и против потока. По измеренной скорости потока и заданной площади поперечного сечения трубопровода вычисляется объемный расход и накопленный объем жидкости. Обработка измерительного сигнала проводится в преобразователе сигналов.

Расходомеры имеют пять модификаций, которые состоят из:

-    первичного преобразователя расхода SONO 3300 и преобразователя сигналов SITRANS FUS 060;

-    первичного преобразователя расхода SONO 3100 и преобразователя сигналов SITRANS FUS 060;

-    первичного преобразователя расхода FUS380 и преобразователя сигналов FUS 080.

-    первичного преобразователя расхода FUb380 и преобразователя сигналов FUS 080.

-    SONOKIT состоит из одной или двух пар первичного преобразователя SONO 3200 и преобразователя сигналов SITRANS FUS 060 или FUS 080.

Первичные преобразователи расхода отличаются между собой исполнением:

-SONO 3300 - корпус выполнен из углеродистой стали;

-SONO 3100 - корпус выполнен из углеродистой или нержавеющей стали и может быть оснащен шестью различными типами электроакустических преобразователей, в зависимости от условий эксплуатации (давление, температура, вид рабочей среды и т.д.).

В модификации SONOKIT в качестве первичного преобразователя расхода используется участок действующего трубопровода, на котором монтируется электроакустический первичный преобразователь расхода SONO 3200. Для крепления SONO 3200 на чугунные и бетонные трубопроводы может поставляться специальный бандаж (tapping band).

Преобразователи сигналов SITRANS FUS 060 и FUS 080 представляют собой микропроцессорные устройства, которые управляют измерительным процессом расходомера. SITRANS FUS 060 и FUS 080 имеют дисплей, клавиатуру и развернутое меню для настройки и просмотра параметров расходомера, в том числе объемного расхода, объема, скорости звука, массового расхода и массы, используя предварительно внесенную в память зависимость плотности от скорости звука в конкретной жидкости, так же осуществляют периодическую самодиагностику и выдают информацию об аварийных ситуациях.

Модификации с использованием первичных преобразователей расхода FUS380 и FUE380 имеют батарейное питание с возможностью перехода на сетевое питание.

Программное обеспечение

Встроенное программное обеспечение (ПО) расходомера используется для измерения объема протекающей через расходомер среды, передачи результатов измерений и настройки, а также отображения данных на дисплее и конфигурировании выходов. Передача результатов измерений для расходомеров производится в виде токового сигнала в диапазоне 0-20 мА (4-20 мА), частотного сигнала в диапазоне 0 ...10 кГц, релейным выходом, а также по цифровым интерфейсам HART, RS-485 протокол ModBus RTU, PROFIBUS PA Profile 3.

Программирование микропроцессорных устройств расходомера производится на заводе-изготовителе. В дальнейшем исключается возможность считывания и изменения ПО за пределами завода-изготовителя как в полевых, так и в лабораторных условиях. После проверки метрологических характеристик блоки электроники расходомеров маркируются соответствующими наклейками.

Класс защиты ПО по МИ 3286-2010 - «А».

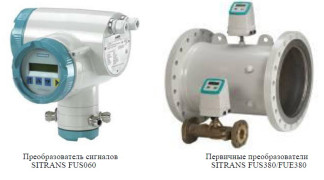

Преобразователь сигналов SITRANS FUS060

Первичные преобразователи SITRANS FUS380/FUE380

Первичные преобразователи SONO 3100/ SONO 3300

Фотографии мест пломбировки

Технические характеристики

Пределы допускаемой относительной погрешности расходомеров (за исключением SONOKIT) при измерении объема и расхода, %:

0,05 Qmax <Q< Qmax    ±0,5

0,025 Qmax <Q< 0,05Qmax    ±1,0

0,008 Qmax <Q< 0,025Qmax    ±2,0

SONOKIT (SONO 3200)

SONOKIT (SONO 3200)

SONOKIT (SONO 3200)

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.

Комплектность

Поверка

осуществляется по документу МП 35025-15 «ГСИ. Расходомеры-счетчики ультразвуковые SITRANS F US. Методика поверки» утвержденной ГЦИ СИ «ВНИИМС» в декабре 2014 г.

Основное поверочное оборудование:

-установки для поверки расходомеров и счетчиков жидкости, диапазон расхода от 0,1 до 1000 м3/ч, погрешность ±0,15; ±0,25 %;

-счетчик программный реверсивный типа Ф5264, погрешность ±1имп;

-вольтметр цифровой В7-28;

-нутромер НМ-2000, ГОСТ 10-88.

Сведения о методах измерений

изложены в документе «Расходомер-счетчик ультразвуковой SITRANS F US.Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам ультразвуковым SITRANS F US

1.ГОСТ    Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие условия».

2.ГОСТ    28723-90 «Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний».

3.ГОСТ    Р 8.654-2009 «Требования к программному обеспечению средств измерений. Основные положения».

4.    Техническая документация фирмы-изготовителя.

Рекомендации к применению

Осуществление торговли.
