Датчики давления АМ-2000, 35035-14

Назначение

Датчики давления серии АМ-2000 (далее - датчик) предназначены для измерения абсолютного, избыточного, дифференциального и гидростатического давления, давления разрежения и преобразования измеренных значений в унифицированный выходной аналоговый сигнал постоянного тока и/или цифровой выходной сигнал в стандарте протокола HART. Измеряемые среды - газ, пар и жидкости (в том числе нефтепродукты, агрессивные и едкие среды).

Описание

Принцип действия датчиков основан на емкостном методе измерения давления. Под воздействием измеряемого давления изменяется общая электрическая емкость сенсора, состоящего из двух последовательно соединенных конденсаторов. Изменение общей электрической емкости сенсора пропорционально измеряемому давлению.

Датчик состоит из сенсорного модуля включающего в себя: сенсор, аналого-цифровой преобразователь (АЦП) и микропроцессор; цифрового-аналогового преобразователя (ЦАП). Каждый сенсорный модуль проходит индивидуальную градуировку параметров во всем диапазоне рабочих температур и давлений. Градуировочные характеристики сенсорного модуля хранятся в энергонезависимой памяти микропроцессора.

Датчик обладает функцией перенастройки диапазона измерений.

Датчики давления могут комплектоваться жидкокристаллическим индикаторным устройством (ЖКИ), которое обеспечивает визуализацию значений измеряемого давления.

Для передачи измерительной информации в датчиках используется выходной аналоговый сигнал силы постоянного тока с наложенным на него цифровым сигналом в стандарте HART. Цифровые и аналоговые сигналы передаются одновременно по одной паре проводов. Управление ЖКИ и визуализация значений измеряемого параметра осуществляется микропроцессором сенсорного модуля.

Датчики выпускаются во фланцевом и штуцерном исполнении и могут комплектоваться переходниками, кронштейнами, выносными мембранами и другими принадлежностями.

В зависимости от измеряемого давления датчики имеют следующие модели:

-    абсолютное давление: АР (фланцевое исполнение), ТА (штуцерное исполнение);

-    избыточное давление: СР (фланцевое исполнение), ТО (штуцерное исполнение),

GPYC (исполнение с выносной мембранной);

-    разности давлений: DP (фланцевое исполнение); HP (фланцевое исполнение),

DPYC (исполнение с выносной мембранной);

-    гидростатическое давление: LT (фланцевое исполнение).

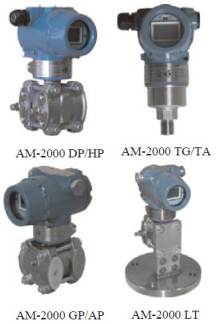

Общий вид датчиков приведен на рисунке 1.

Датчики конструктивно выполнены в соответствии с требованиями по минимизации влияния от вредного воздействия окружающей среды. Степень защиты от пыли и влаги по ГОСТ 14254-96, соответствует IP66.

Датчики предназначенные для использования во взрывоопасных зонах выпускаются во взрывозащищенном исполнении и относятся к взрывозащищенному электрооборудованию группы II по ГОСТ Р 51330.0-99 (МЭК 60079-0-98) с присвоенной маркировкой взрывозащиты 0ExiaIICT6X/T5X или 1ExdIICT6X/T5X.

Схема пломбирования в целях предотвращения несанкционированного вмешательства в работу датчиков приведена на рисунке 2.

д) АМ-2000 DPYC/GPYC Рисунок 1 - Внешний вид датчиков

Программное обеспечение

Датчики имеют встроенное программное обеспечение (ПО), разработанное предприяти-ем-изготовителем, которое устанавливается (прошивается) в энергонезависимую память при изготовлении, в процессе эксплуатации данное ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010

Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.

Технические характеристики

Таблица 2 - Предел минимального диапазона измерения (далее - МПИ) и верхний предел измерения

(ВПИ)

Пределы допускаемой основной приведенной погрешности (уосн), %:

-    номинально:

-    для всех моделей (кроме DP2, GP0, GP9, Ш0, Ш9, LT, DPYC, GPYC):

-    в пределах перенастройки до 1:10 (вкл.).......................................................±0,15

-    в пределах перенастройки от 1:10 до 1:40 ......................±(0,05+0,01 -APmax/APi)

где APmax = Pmax - P0 - диапазон измерений датчика (Pmax - ВПИ; P0 - нижний

предел измерений);

APi = Pi - P0i - настраиваемый диапазон измерений (Pi и P0i - верхний и нижний пределы при перенастройке).

-    для моделей DP2, GP0, GP9, TG0, TG9:

-    в пределах перенастройки до 1:10 (вкл.).......................................................±0,25

-    в пределах перенастройки от 1:10 до 1:40.........................±(0,1+0,015-APmax/APi)

-    для модели LT......................................................................................................±0,25

-    для моделей DPYC, GPYC в пределах перенастройки до 1:3 .......................± 0,75

-    опционально:

-    для всех моделей (кроме DP2, GP0, GP9, TG0, TG9, LT, DPYC, GPYC):

-    в пределах перенастройки до 1:10 (вкл.).............................................. ±0,1

-    в пределах перенастройки от 1:10 до 1:40...............±(0,05+0,005-APmax/APi)

-    для моделей GP0, GP9, TG0, TG9, LT, DP2:

-    в пределах перенастройки до 1:10......................................................... ±0,2

-    в пределах перенастройки от 1:10 до 1:40..............±(0,01+0,01^APmax/APi)

Пределы допускаемой вариации выходного сигнала..................................................|уосн|

Допускаемая дополнительная приведенная погрешность, вызванная изменением

температуры окружающей среды на каждые 10 оС, %, не более:

-    для диапазонов 4-9........................................................................±(0,06+0,04^APmax/APi)

-    для остальных.............................................................................................................. ±0,3

Допускаемая дополнительная приведенная погрешность, вызванная изменением

напряжения питания, %/В, не более................................................................................. ± 0,005

Допускаемая дополнительная приведенная погрешность, вызванная влиянием

рабочего избыточного давления, %/МПа ..................................................от ± 0,023 до ± 0,078

Допускаемая дополнительная приведенная погрешность, вызванная воздействием

синусоидальной вибрации, %, не более...............................................................................± 0,14

Допускаемая дополнительная приведенная погрешность выходного сигнала,

вызванная изменением нагрузочного сопротивления, %, не более....................................± 0,1

Выходной сигнал:

-    аналоговый, мА............................................................................................4.20 (20.4)

-    цифровой ................................................................................................. протокол HART

Напряжение питания, В:

-    для датчиков с ЖКИ......................................................................................... от 16 до 45

-    для датчиков без ЖКИ......................................................................................от 12 до 45

Диапазон рабочих температур, °С:

-    для датчиков с ЖКИ................................................................... от минус 25 до плюс 60

-    для датчиков без ЖКИ................................................................от минус 40 до плюс 70

Габаритные размеры, мм, не более.............................................................133,5 х 202 х 92

Масса, кг ............................................................................................................ от 1,5 до 5,0

Средний срок службы, лет................................................................................................ 12

Знак утверждения типа

наносится на корпус датчика методом аппликации и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 3 - Комплектность

Поверка

осуществляется в соответствии с документом МЦКЛ.0132 МП «Датчики давления серии АМ-2000. Методика поверки», утвержденным ГЦИ СИ ЗАО КИП «МЦЭ» 17.01.2014 г.

Основные средства поверки:

-    мановакуумметр грузопоршневой типа МВП-2,5, класса точности 0,02; 0,05, диапазон измерений от минус 95 до 250 кПа;

-    манометр избыточного давления грузопоршневой МП-60, пределы допускаемой приведенной погрешности ± 0,02; ± 0,05 %, диапазон измерений от 0,1 до 6 МПа;

-    манометр избыточного давления грузопоршневой МП-2500, пределы допускаемой приведенной погрешности ± 0,02; ± 0,05 %, диапазон измерений от 5 до 250 МПа;

-    калибратор-измеритель унифицированных сигналов эталонный ИКСУ-260, ТУ 4381-072-13282997-07, диапазон измерений постоянного тока от 0 до 25 мА, пределы допускаемой абсолютной погрешности (10-4 I+1) мкА.

Сведения о методах измерений

изложены в документе «Датчики давления серии АМ-2000. Руководство по эксплуатации», АМ-2000.000.00 РЭ.

Нормативные и технические документы, устанавливающие требования к датчикам давления серии АМ-2000

1    ГОСТ Р 8.802-2012. «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».

2    ГОСТ 22520-85. «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».

3    Технические условия ТУ 4212-001-94773174-2006 «Датчики давления серии АМ-2000».

Рекомендации к применению

осуществление деятельности в области охраны окружающей среды; выполнение работ по обеспечению безопасных условий и охраны труда;

осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;

выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
