ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Тестеры электрические GT-220, GT-540 Назначение средства измерений
Тестеры электрические GT-220, GT-540 (далее по тексту - тестеры) предназначены для измерения напряжения постоянного и переменного тока, электрического сопротивления, электрической емкости (только GT-540).
Тестеры электрические GT-220, GT-540 представляют собой портативные многофункциональные электроизмерительные приборы, конструктивно выполненные в специальном пластмассовом защитном корпусе. Принцип работы тестеров заключается в преобразовании входного аналогового сигнала с помощью АЦП, последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее.
На лицевой панели тестеров расположены функциональные клавиши, поворотный переключатель, входные разъёмы, предназначенные для присоединения измерительных проводов и подключения их к измеряемой цепи и жидкокристаллический цифровой дисплей. Включение и выключение тестеров и выбор режимов измерения осуществляется при помощи поворотного переключателя. Функциональные клавиши служат для переключения пределов измерений и выбора специальных функций при измерениях. На нижней поверхности тестеров расположен отсек, закрытый съемной крышкой, для установки элементов питания.
Для проведения измерений тестеры непосредственно подключают к измеряемой цепи. Процесс измерения отображается на жидкокристаллическом дисплее в виде цифровых значений результатов измерений, индикаторов режимов измерений, индикаторов единиц измерений и предупреждающих индикаторов.
Отличие модификаций тестеров электрических GT-220, GT-540 заключается в различных функциональных возможностях и технических характеристиках.

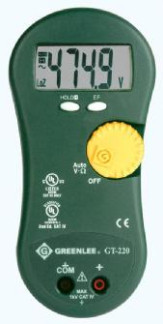

Фотографии общего вида тестеров представлены на рисунке 1.
Основные метрологические и технические характеристики тестеров электрических GT-220, GT-540 представлены в таблицах 1 - 5.
Таблица 1 - Основные метрологические характеристики тестеров в режиме измерения напряжения постоянного тока_
| Пределы измерений | Разрешение | Пределы допускаемой абсолютной погрешности измерений | |
| GT-220 | GT-540 | ||
| 6 В | 0,001 В | ± (0,013 • U + 0,002 В) | ± (0,008 • U + 0,002 В) |
| 60 В | 0,01 В | ± (0,013 • U + 0,01 В) | ± (0,008 • U + 0,01 В) |
| 600 В | 0,1 В | ± (0,012 • U + 0,4 В) | ± (0,012 • U + 0,4 В) |
| 1000 В | 1 В | ± (0,015 • U + 8 В) | ± (0,015 • U + 8 В) |
Примечание - U - измеренное значение напряжения постоянного тока.
Таблица 2 - Основные метрологические характеристики тестеров в режиме измерения напряжения переменного тока (диапазон частот от 50 до 60 Гц)
| Пределы измерений | Разрешение | Пределы допускаемой абсолютной погрешности измерений | |
| GT-220 | GT-540 | ||
| 6 В | 0,001 В | ± (0,025 • U + 0,003 В) | ± (0,015 • U + 0,003 В) |
| 60 В | 0,01 В | ± (0,025 • U + 0,03 В) | ± (0,015 • U + 0,03 В) |
| 600 В | 0,1 В | ± (0,025 • U + 0,6 В) | ± (0,02 • U + 0,6 В) |
| 1000 В | 1 В | ± (0,028 • U + 8 В) | ± (0,028 • U + 8 В) |
Примечание - U - измеренное значение напряжения постоянного тока.
Таблица 3 - Основные метрологические характеристики тестеров в режиме измерения электрического сопротивления
| Пределы измерений | Разрешение | Пределы допускаемой абсолютной погрешности измерений | |
| GT-220 | GT-540 | ||
| 600 Ом | 0,1 Ом | - | ± (0,02 • R + 0,6 Ом)1 |
| 6 кОм | 0,001 кОм | ± (0,009 • R + 0,004 кОм)2 | ± (0,009 • R + 0,004 кОм)2 |
| 60 кОм | 0,01 кОм | ± (0,009 • R + 0,04 кОм) | ± (0,009 • R + 0,04 кОм) |
| 600 кОм | 0,1 кОм | ± (0,009 • R + 0,1 кОм) | ± (0,009 • R + 0,1 кОм) |
| 6 МОм | 0,001 МОм | ± (0,012 • R + 0,004 МОм) | ± (0,012 • R + 0,004 МОм) |
Примечания:
1 - в диапазоне измерений до 120 Ом предел допускаемой абсолютной погрешности измерений
составляет ± (0,02 • R + 3,6 Ом);
2 - в диапазоне измерений до 1,2 кОм предел допускаемой абсолютной погрешности измерений
составляет ± (0,009 • R + 0,024 кОм);
R - измеренное значение электрического сопротивления.
Таблица 4 - Основные метрологические характеристики тестеров в режиме измерения электрической емкости (только для тестеров GT-540)_
| Пределы измерений | Разрешение | Пределы допускаемой абсолютной погрешности измерений |
| 100 нФ | 0,1 нФ | ± (0,035 • С + 0,5 нФ)1 |
| 1000 нФ | 1 нФ | ± (0,025 • С + 2 нФ) |
| 10 мкФ | 0,01 мкФ | ± (0,025 • С + 0,02 мкФ) |
| 100 мкФ | 0,1 мкФ | ± (0,025 • С + 0,2 мкФ) |
| 2000 мкФ | 1 мкФ | ± (0,025 • С + 5 мкФ) |
Примечания:
1 - в диапазоне измерений до 50 нФ погрешность не нормируется; С - измеренное значение электрической емкости.
| Наименование параметра | Значение |
| Питание | 1 элемент питания 9 В типа «Крона» (NEDA 1604, JIS 006P, IEC 6F22) |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от минус 10 до плюс 50 80 |
| Г абаритные размеры (длина х ширина х высота), мм | 170 х 80 х 50 |
| Масса, кг, не более | 0,32 |
Знак утверждения типа наносят на лицевую панель тестеров методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки тестеров электрических GT-220, GT-540 представлен в таблице 6. Таблица 6_
| Наименование | Количество |
| Тестер | 1 |
| Измерительные провода | 2 |
| Элемент питания 9 В | 1 |
| Сумка для переноски | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
осуществляется по документу МП-375/447-2012 «Тестеры электрические GT-220, GT-540. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 19 ноября 2012 г. и входящему в комплект поставки.
Перечень основных средств, применяемых при поверке:
- калибратор универсальный FLUKE 5520A диапазон воспроизведения напряжения постоянного тока: 0 - 1000 В; пределы допускаемой абсолютной погрешности (DU): ± (0,000011 - 0,000018) U; диапазон воспроизведения напряжения переменного тока: 1 мВ - 1020 В (10 Гц - 500 кГц); пределы допускаемой абсолютной погрешности (DU): ± (0,00015 - 0,002)U; диапазон воспроизведения электрического сопротивления: 0,0001 Ом - 1100 МОм; пределы допускаемой абсолютной погрешности (DR): ± (0,000028 - 0,003)R; диапазон воспроизведения электрической емкости: 0,19 нФ - 110 мФ; пределы допускаемой абсолютной погрешности (DC): ± (0,0025 - 0,011)C.
Методы измерений с помощью тестеров электрических GT-220, GT-540 указаны в документе «Тестеры электрические GT-220, GT-540. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к тестерам электрическим GT-220, GT-540
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
