| Номер в госреестре | 35128-18 |
| Наименование СИ | Профилометры поверхности катания колесной пары |
| Обозначение типа СИ | ИКП |
| Изготовитель | ООО "РИФТЭК", Беларусь, г.Минск |
| Год регистрации | 2018 |
| Срок свидетельства | 31.05.2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Профилометры поверхности катания колесной пары ИКП (далее - профилометры ИКП) предназначены для измерений геометрических параметров колес подвижного состава на железных дорогах и метрополитенах.
Принцип действия профилометров ИКП основан на сканировании лазерным лучом поверхности катания колёсной пары. Геометрические параметры гребня рассчитываются автоматически по снятому профилю.
Профилометры ИКП изготавливают в трех исполнениях:
- ИКП - стандартный профилометр;
- ИКП-Т - профилометр с лапкой для измерения толщины бандажа;
- ИКП-Short - профилометр с укороченной рукояткой.
Профилометры ИКП состоят из лазерного сканирующего модуля, зарядного устройства и кабеля для передачи данных, а также настроечной меры.
Профилометры ИКП имеют интерфейс для подключения к персональному компьютеру с целью снятия накопленной информации и отображения полного профиля. В качестве устройства индикации может использоваться любой компьютер (карманный персональный компьютер, имеющий Bluetooth). Между лазерным сканирующим модулем и карманным персональным компьютером обеспечивается беспроводная связь посредством Bluetooth. Прибор имеет интерфейс подключения к ПЭВМ для передачи данных.
Профилометры ИКП обеспечивают регистрацию и хранение в памяти устройства цифровой индикации результатов не менее 100000 последних измерений.

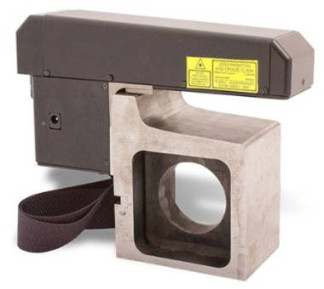

Общий вид профилометров поверхности катания колесной пары ИКП представлен на рисунке 1.
Рисунок 1 - Общий вид профилометров поверхности катания колесной пары ИКП
Программное обеспечение «IKP 5» установлено на жестком диске устройства цифровой индикации. В программной оболочке функции, дающие возможность изменения программного обеспечения пользователем, отсутствуют. Программное обеспечение «IKP 5», установленное на устройство цифровой индикации, принимает данные измерений, выполняет их анализ, выводит на экран, результаты измерений и информацию о выявленных отступлениях геометрических параметров колесной пары от норм содержания, имеется возможность распечатывания на бумажном носителе документов и запись данных замеров на флэш-карту.
Идентификационные данные программного обеспечения профилометров ИКП приведены в таблицах 1.
Таблица 1 - Идентификационные данные программного обеспечения профилометров ИКП
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПО «IKP 5» |
| Номер версии (идентификационный номер) ПО | Не ниже 1.0.65 |
| Цифровой идентификатор ПО | - |
Таблица 1 - Метрологические характеристики
| Наименование параметра | Значение |
| Диапазон измерений параметров поверхности катания колесной пары, мм высоты гребня толщины гребня, крутизны гребня, толщина бандажа Пределы допускаемой абсолютной погрешности измерения параметров поверхности катания колесной пары, мм высоты гребня, толщины гребня, крутизны гребня толщина бандажа | от 20 до 45 от 20 до 40 от 1 до 15 от 35 до 100 ±0,10 ±0,10 ±0,20 ±0,50 |
| Размах показаний прибора при измерении, мм | |
| высоты гребня, | ±0,05 |
| толщины гребня, | ±0,05 |
| крутизны гребня | ±0,05 |
| толщина бандажа | - |
Таблица 2 - Технические характеристики
| Наименование параметра | Значение | |
| Диапазон рабочих температур, °С | от -15 до +35, | |
| Относительная влажность, % | до 80 при 25°С | |
| Условия транспортирования и хранения: | ||
| Температура окружающей среды, °С Относительная влажность, % | от -25 до +50, до 98 при 25°С | |
| Степень защиты по ГОСТ 14254-2015 | IP42 | |
| Номпналвное напряжение питания, В | 3,7 | |
| Г абаритные размеры не более, мм | Лазерного модуля | УЦИ |
| длина, | 265 | 113 |
| ширина, | 160 | 96 |
| высота | 70 | 23 |
| Масса прибора без футляра не более, г | 2700 | |
наносится на титульный лист руководства по эксплуатации типографским методом. Комплектность средства измерений
Таблица 3 - Комплект поставки систем
| Наименование | Обозначение | Количество |
| У стройство индикации (КПК) | - | 1 экз. |
| Лазерный сканирующий модуль | - | 1 экз. |
| Зарядное устройство 5В, 1А для КПК | - | 1 экз. |
| Зарядное устройство 5В, 1А для лазерного модуля | - | 1 экз. |
| * Кабель для передачи данных | - | 1 экз. |
| Футляр | - | 1 экз. |
| ПО поддержки базы данных (CD-диск) | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МРБ МП. 1645-2014 | 1 экз. |
| Настроечная мера | - | 1 экз. |
| ПО для настройки и поверки прибора | - | 1 экз. |
| * - поставляется по отдельному заказу | - |
осуществляется по документу МРБ МП.1645-2014 «Профилометры поверхности катания колесной пары ИКП Методика поверки», утвержденному Республиканским унитарным предприятием «Белорусский государственный институт метрологии» 14.08.2014 г.
Основные средства поверки:
- Эталонные меры, входящие в комплект поставки Профилометров поверхности катания колесной пары ИКП. Чертёж мер и технические характеристики мер приведены в Приложении Б к методике поверки МРБ МП. 1645-2014;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска клейма поверителя и/или в виде голографической наклейки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ТУ BY 100051163.002-2014 Профилометр поверхности катания колесной пары ИКП. Технические условия
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для разных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
| Зарегистрировано поверок | 112 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
