| Номер в госреестре | 35148-12 |
| Наименование СИ | Влагомеры термогравиметрические инфракрасные |
| Обозначение типа СИ | MA-150 |
| Изготовитель | "Sartorius Weighing Technology GmbH", Германия |
| Год регистрации | 2012 |
| Срок свидетельства | 28.09.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Влагомеры термогравиметрические инфракрасные МА-150 (далее - влагомеры) предназначены для экспрессного измерения влажности монолитных, листовых, сыпучих, пастообразных материалов, водных суспензий и неводных жидкостей, а также сухого остатка по специально разработанным методикам измерений, регламентированным нормативными документами.
Принцип действия влагомера основан на обезвоживании образца анализируемого вещества - объекта измерений под действием инфракрасного излучения с автоматическим непрерывным взвешиванием его массы в процессе сушки и индикацией результата измерения.

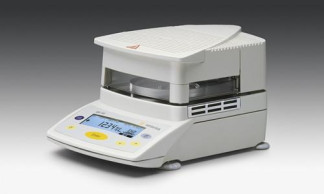

Конструктивно влагомер состоит из: нагревательного элемента - керамического источника инфракрасного излучения, встроенного в крышку сушильной камеры; взвешивающего устройства; блока управления, обработки и отображения с жидкокристаллическим дисплеем и клавиатурой.
Анализ выполняется автоматически под управлением программного обеспечения. Процесс измерения включает следующие операции: оператор размещает пробу анализируемого материала (в диапазоне от 0,1 до 150 г), равномерно распределенную в кювете (диаметром не более 100 мм), в сушильную камеру, после чего происходит взвешивание, а затем автоматическое определение потери массы под действием инфракрасного излучения и пересчет в единицы содержания влаги, с учетом начальной массы пробы. Результаты анализа выводятся на дисплей и могут быть переданы на периферийные устройства.
Во влагомере предусмотрены следующие единицы содержания влаги:
- Массовая доля влаги (влажность) - отношение убыли массы пробы к начальной массе пробы, %;
- Масса пробы, г;
- Сухой остаток - отношение убыли массы пробы к конечной массе пробы, %;
- Массовое отношение влаги - отношение конечной массы пробы к начальной массе пробы, %;
- Объемная доля влаги - отношение убыли массы пробы к начальному объему, г/л.
Влагомер имеет два режима нагрева: стандартный и щадящий. При стандартном режиме нагрева предусмотрены следующие критерии остановки сушки:
- автоматический;
- полуавтоматический (мг, %);
- по времени (0,1 - 99,9 мин);
- ручной.
Влагомер имеет энергонезависимую память на 20 программ сушки, встроенный интерфейс RS232 для протоколирования в соответствии со стандартами GLP и GMP с возможностью предварительной настройки форматов для печати результатов анализов и протоколирования юстировки температуры нагрева и взвешивающего устройства.
Влагомеры оснащены встроенным разделенным программным обеспечением (ПО). Программное обеспечение влагомера заложено в микроконтроллере в процессе производства и защищено от доступа и изменения.
Основные функции и разделение ПО:
метрологически значимая часть
ПО весоизмерительной системы - функции: обработка компенсационного усилия электромагнитной системы взвешивания, и последующий пересчет его в единицы массы;
ПО влагомера - функции: пересчет массы в единицы содержания влаги, хранение данных «юстировки», архив программ работы влагомера, вывод результатов взвешивания и результатов измерения влажности на дисплей влагомера и на периферийные устройства.
метрологически незначимая часть
содержит информацию о настройках дисплея (яркости, контрастности, данных о количестве языков пользователя, доступных в меню влагомера), а также о дополнительных прикладных программах в режиме работы, не связанном со взвешиванием и расчетом единиц влажности.
ПО идентифицируется при обращении к соответствующему пункту меню влагомеров путем вывода на экран номеров версий.
Обновление метрологически значимой части ПО в процессе эксплуатации не предусмотрено.
Идентификационные данные программного обеспечения
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО и алгоритм его вычисления |
| МА-150 | МА-150 | 01-50-XX | - |
| Weighting system МА-150 | Weighting system МА-150 | 00-25-04 | - |
| ХХ - обозначение двухзначного цифрового кода, связанного с датой выпуска влагомера | |||
Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
| Наименование характеристик | Значения характеристик |
| Цена наименьшего разряда в единицах массы, г | 0,001 |
| Наименьший предел взвешивания, г | 0,02 |
| Наибольший предел взвешивания, г | 150 |
| Наименование характеристик | Значения характеристик | |
| Предел допускаемой абсолютной погрешности взвешивания, г, в диапазонах: от 0,02 г до 50 г включ. свыше 50 г до 150 г вкл. | ± 0,005 ± 0,01 | |
| Диапазон измерений влажности, % | 0,05 - 99,95 | |
| Цена наименьшего разряда в единицах влажности, % | 0,01 | |
| Предел допускаемой абсолютной погрешности измерения влажности, % | 0,05 | |
| Диапазон устанавливаемых температур сушки, °С | 40 - 180 | |
| Дискретность установки температуры сушки, °С | 1 | |
| Потребляемая мощность, В • А, не более | 700 | |
| Параметры источника питания: входное напряжение, В / частота, Гц | 230+Ю% / 48 - 60 | |
| Г абаритные размеры, мм | 213 х 320 х 181 | |
| Масса, кг, не более | 5,1 | |
| Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, % | от 18 до 25 не более 80 | |
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским Комплектность средства измерений | способом. | |
| Наименование | Шифр | |
| 1 Влагомер | ||
| 2 Кабель питания | ||
| 3 Алюминиевая кювета (упаковка) | 6965542 | |
| 4 Пинцет | 69МА0072 | |
| 5 Руководство по эксплуатации | ||
| 6 Упаковочная коробка | ||
| 7 Стекловолоконный фильтр (упаковка) | 69 06940 | |
| 8 Набор для регулировки температуры | YTM03MA | |
| 9 Калибровочная гиря 100 г (E2) | YCW5128-00 | |
| 10 Кабель интерфейса (RS232) | 6957312 | |
| 11 Принтер для внешнего подключения | YDP03-0СЕ | |
| 12 Цветная чернильная лента (картридж) | 6906918 | |
| 13 Бумажный рулон для принтера УБР20-0СЕ (50 м) | 6906937 | |
Примечание к таблице - Позиции 7 - 13 поставляются по отдельному заказу.
осуществляется по документу МИ 3043-2007 «ГСИ. Влагомер термогравиметрический инфракрасный МА-150. Методика поверки», утвержденному ФГУП «УНИИМ» в 2007 г., с изменением №1 от 28.06. 2012 г.
Эталонные средства измерений, используемые при поверке:
- набор гирь (1 мг - 100 г) Е2 по ГОСТ OIML R 111-1-2009;
- рабочие эталоны 1-го и 2-го разряда в соответствии с ГОСТ Р 8.681-2009 - стандартные образцы утвержденного типа с аттестованным значением массовой доли влаги: ГСО 9734-2010 Стандартный образец состава зерновых, зернобобовых культур и продуктов их переработки; ГСО 9563-2010 Стандартный образец состава молока сухого (АСМ-1);
- рабочие эталоны 1-го разряда в соответствии с ГОСТ Р 8.681-2009 - измерительные установки массовой доли и массовой концентрации влаги в твердых веществах и материалах.
ГОСТ Р 8.626-2006 «Государственная система обеспечения единства измерений. Изделия кондитерские сахаристые. Инфракрасный термогравиметрический метод определения влажности»
ГОСТ Р 8.633-2007 «Государственная система обеспечения единства измерений. Зерно и зернопродукты. Инфракрасный термогравиметрический метод определения влажности»
ГОСТ Р 8.634-2007 «Государственная система обеспечения единства измерений. Семена масличных культур и продукты их переработки. Инфракрасный термогравиметрический метод определения влажности»
ГОСТ Р 52377-2005 «Изделия макаронные. Правила приемки и методы определения качества»
Определение влажности фосфатов обесфтореных кормовых. Методика выполнения измерений с использованием влагомеров термогравиметрических инфракрасных серии МА, свидетельство об аттестации № 241.270/2009, ФР.1.31.2010.06824
Консервы молочные сгущенные. Методика измерений влажности с помощью инфракрасного термогравиметрического влагомера МА-150 фирмы "SARTORIUS", свидетельство
об аттестации № 241.0458/01.00258/2011, ФР .1.31.2011.11301
Молочные продукты и добавки при их производстве. Методика измерений влажности с помощью инфракрасного термогравиметрического влагомера МА-150 фирмы "SARTORIUS", свидетельство об аттестации № 241.0438/01.00258/2011, ФР.1.31.2011. 11302
Калий хлористый. Методика измерения массовой доли гигроскопической воды с использованием инфракрасных термогравиметрических анализаторов влажности, свидетельство
об аттестации № 241.0030/01.00258/2011, ФР .1.31.2011.11304
Масло сливочное, маргарины, спреды растительно-сливочные и растительно-жировые. Методика измерений массовой доли влаги с помощью влагомера термогравиметрического инфракрасного МА-150, свидетельство об аттестации № 241.0095/01.00258/2010, ФР.1.31.2011.11308
Методика измерений влажности мыла хозяйственного с помощью влагомеров серии МА фирмы "SARTORIUS", свидетельство об аттестации № 241.0231/01.00258/2011, ФР.1.31.2011.11978
Сырье для хлебобулочных и кондитерских изделий. Методика измерений влажности с использованием инфракрасных термогравиметрических влагомеров серии МА фирмы «Sartorius», свидетельство об аттестации № 241.0062/01.00258/2012, ФР.1.29.2012.12468
Хлебобулочные, кондитерские изделия и их полуфабрикаты. Методика измерений влажности с использованием инфракрасных термогравиметрических влагомеров серии МА фирмы «Sartorius», свидетельство об аттестации № 241.0061/01.00258/2012, ФР.1.29.2012.12469
Нормативные и технические документы, устанавливающие требования к влагомерам термогравиметрическим инфракрасным МА-150
ГОСТ 8.681-2009 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания влаги в твердых веществах и материалах»
Техническая документация фирмы «Sartorius Weighing Technology GmbH» (Германия).
осуществление ветеринарной деятельности;
осуществление деятельности в области охраны окружающей среды; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
