Компараторы частотные ЧК7-1011, 35168-14

Назначение

Компараторы частотные ЧК7-1011 (далее - компараторы) предназначены для измерений относительной разности и нестабильности сигналов частоты, а также для формирования высокостабильных, высокоточных по частоте синусоидальных сигналов частотой 1 МГц,

5 МГц, 10 МГц и импульсного сигнала с периодом следования 1 с.

Описание

Принцип действия компараторов основан на непрерывном сравнении частот входных сигналов с номинальными значениями.

Конструктивно компараторы состоят из встроенного источника питания (преобразователь напряжения), устройства управления (интерфейса), измерителя временных интервалов (ИВИ) и компаратора частотного.

Компараторы выпускаются в трех модификациях и отличаются составом и выполняемыми функциями:

-    ЧК7-1011 имеет в своем составе высокостабильный рубидиевый стандарт частоты (РСЧ) и приемник спутниковых навигационных систем;

-    ЧК7-1011/1 имеет в своем составе высокостабильный РСЧ;

-    ЧК7-1011/2 не имеет в своем составе высокостабильный РСЧ и приемник спутниковых навигационных систем. Для проведения измерений с ним необходимо использовать высокостабильный сигнал эталонной частоты от внешнего РСЧ или водородного стандарта частоты.

Внешний вид и конструкция одинаковы для всех модификаций компараторов.

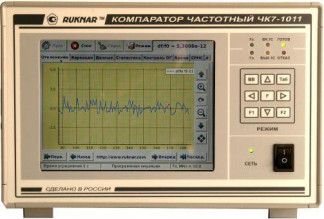

Общий вид компараторов приведен на рисунке 1.

Модификации компараторов отличаются набором устанавливаемых устройств (модулей). Компараторы имеют в своём составе базовый набор устройств, включающий компаратор частотный, модуль питания и устройство обработки и отображения информации на базе микрокомпьютера и цветного TFT дисплея. В состав прибора ЧК7-1011 входят также стандарт частоты рубидиевый Ч1-1014, модуль приёмника СРНС (спутниковые радионавигационные системы) МПР-01, модуль усилителя МУС-0Х и формирователь шкалы времени. К съемным устройствам относятся модуль приёмника СРНС МПР-01 и модули усилителей МУС-01, МУС-02, МУС-03. Электрическое соединение составных частей и съёмных модулей осуществляется через трассировочную плату.

Компараторы имеют встроенные устройство обработки данных измерений на базе микрокомпьютера, которое обеспечивает статистическую обработку результатов частотных и временных измерений, и устройство отображения информации на базе цветного TFT дисплея. Встроенная система диагностики позволяет оперативно определять работоспособность и состояние основных устройств компараторов с выводом информации на экран встроенного дисплея.

Компаратор ЧК7-1011 имеет в своём составе встроенный приёмник СРНС и высокостабильный рубидиевый стандарт частоты с функцией корректировки действительного значения частоты по сигналам спутниковых радионавигационных систем ГЛОНАСС или GPS. Компаратор формирует собственную шкалу времени с возможностью её синхронизации по любой внешней шкале времени, принимаемой встроенным в прибор приёмником СРНС. Информация о текущем времени, получаемая от приёмника СРНС, отображается на экране дисплея компаратора.

Компараторы обеспечивают доступ к данным измерений по сети Ethernet. Временная информация формируемой прибором шкалы времени передается потребителю через интерфейс RS-485.

В компараторах предусмотрены меры защиты программного обеспечения от преднамеренного и непреднамеренного изменения:

-    пользователь не имеет возможности обновления или загрузки новых версий ПО;

-    в процессе работы в компаратор невозможно ввести данные измерений, полученные вне прибора, данные результатов измерения не могут быть подвергнуты искажению в процессе хранения, так как происходит их обновление в каждом измерительном цикле, и отсутствуют требования по их хранению после окончания цикла измерения;

-    без нарушения целостности конструкции компаратора и заводских пломб невозможно удаление запоминающего устройства, или его замена другим устройством.

Идентификационные признаки метрологически значимой части программного обеспечения приведены в таблице 1.

Таблица 1

Метрологические характеристики компараторов нормированы с учетом влияния программного обеспечения.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Схема пломбировки компараторов от несанкционированного доступа приведена на рисунке 2.

Номинальное значение частоты входного опорного сигнала, МГц...................5, 10.

Номинальное значение частоты входного измеряемого

сигнала, МГц............................................................................1; 2,048; 5; 10; 10,24.

Среднеквадратическая погрешность определения относительного отклонения частоты, отн. ед., не более:

12

-    за интервал времени измерения 1 с.....................................................210 ;

13

-    за интервал времени измерения 10 с...................................................510 .

Для компараторов ЧК7-1011 и ЧК7-1011/1:

Номинальное значение частоты выходных сигналов, МГц...........................1, 5, 10.

Среднеквадратическое значение напряжения выходных сигналов

на подключенной нагрузке (50 ± 2) Ом, В........................................................1,0 ± 0,2.

Пределы относительной погрешности по частоте выходных сигналов, отн. ед.:

-    при выпуске...............................................................................± 2-10-11;

-    в интервале времени между поверками...........................................± 2,410-10.

Относительная погрешность воспроизведения частоты от включения

к включению (через 24 ч после включения), отн. ед., не более................................210-11.

Среднеквадратическое относительное двухвыборочное отклонение частоты, отн. ед., не более:

-    за интервал времени измерения 1 с................................................... 1,4 10-11;

-12

-    за интервал времени измерения 10 с...................................................510 ;

-12

-    за интервал времени измерения 100 с..................................................210 .

-12

-    за интервал времени измерения 1 сут..................................................5 10 .

Для компаратора ЧК7-1011:

Пределы относительной погрешности по частоте за 1 сут при работе прибора в режиме автоматической корректировки частоты

по сигналам СРНС, отн. ед..........................................................................± 5 10-12.

Потребляемая    мощность,    В-А    (Вт),    не

более...................................................60.

Габаритные размеры (длинахширинахвысота), мм, не более.................310*255x170.

Масса, кг, не более:

-    для компаратора ЧК7-1011....................................................................7,0;

-    для компаратора ЧК7-1011/1..................................................................6,0;

-    для компаратора ЧК7-1011/2..................................................................5,0.

Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С............................................от 5 до 40;

-    относительная влажность воздуха при температуре 25 °С, %......................до 80.

Средняя наработка на отказ, ч, не менее...................................................40 000.

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель компараторов методом шелкографии. В эксплуатационной документации на титульных листах знак утверждения типа наносится типографским способом.

Комплектность

В комплект поставки входят: компаратор частотный ЧК7-1011 (ЧК7-1011/1, ЧК7-1011/2), одиночный комплект ЗИП, комплект эксплуатационной документации, ящик укладочный.

Поверка

осуществляется в соответствии с разделом 7 «Поверка прибора» Руководства по эксплуатации РУГА.411146.002 РЭ, утвержденным руководителем ФБУ «Нижегородский ЦСМ» 09 декабря 2013 г.

Перечень средств измерений, применяемых при поверке, приведён в таблице 2. Таблица 2

При измерениях используют методики, изложенные в руководстве по эксплуатации прибора «Компараторы частотные ЧК7-1011. Руководство по эксплуатации РУГА.411146.002 РЭ», раздел 6 «Порядок работы».

Нормативные и технические документы, устанавливающие требования к компараторам частотным ЧК7-1011

ГОСТ 22261-94. Средства измерения электрических и магнитных величин. Общие технические условия.

РУГА.411146.002 ТУ. Компараторы частотные ЧК7-1011. Технические условия.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
