Твердомеры портативные комбинированные MIC 20, 35172-13

Назначение

Твердомеры портативные комбинированные MIC 20 (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса, Роквелла, Бринелля и Шора D.

Описание

Твердомеры представляют собой портативные приборы, состоящие из электронного блока, динамических и ультразвуковых датчиков.

Принцип работы твердомера с динамическим датчиком основан на измерении отношения скоростей индентора при падении и отскоке от поверхности контролируемого изделия. Отношение скоростей индентора при падении и отскоке определяет твердость материала. Индентор, расположенный в динамическом датчике, представляет собой ударный элемент с твердосплавным сферическим наконечником.

Принцип работы твердомера с ультразвуковым датчиком основан на изменении резонансной частоты датчика при внедрении индентора в контролируемое изделие. Изменение частоты определяет твердость материала. Индентор, расположенный в ультразвуковом датчике, представляет собой металлический стержень, на конце которого закреплена алмазная пирамида Виккерса с углом между гранями 136 градусов.

Твердомер может комплектоваться различными датчиками ультразвукового типа: MIC 201-A (ручной датчик с нагрузкой 9,8 Н), MIC 205-A (ручной датчик с нагрузкой 49 Н), MIC 2010-A (ручной датчик с нагрузкой 98 Н), MIC 211-A (моторный датчик с нагрузкой 9,8 Н), MIC 2101-A (моторный датчик с нагрузкой 0,98 Н), MIC 2103-A (моторный датчик с нагрузкой 2,9 Н); а также датчиками динамического типа: Dyna D (шарик из вольфрама карбида 03 мм), Dyna G (шарик из вольфрама карбида 05 мм), Dyna E (ударное устройство с алмазным индентором).

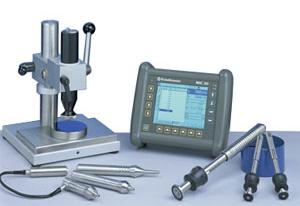

Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.

штатив для датчиков [

Программное обеспечение

Встроенное программное обеспечение (ПО) используется для управления твердомером, а также для визуального отображения, хранения и статистической обработки результатов измерений.

Идентификационные признаки (данные) ПО приведены в таблице 1.

Таблица 1

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Метрологические характеристики твердомеров при работе с ультразвуковыми датчиками приведены в таблице 2.

Таблица 2

Таблица 3

Рабочие условия применения:

температура воздуха, °С...................................................................................... от 0 до 50;

относительная влажность воздуха, при 25 оС, %, не более ...........................................75;

атмосферное давление, кПа.......................................................от 84 до 106,7.

Напряжение питания, В:

внешнее через адаптер от сети переменного тока (100-240) B    12;

внутреннее от блока металлгидритных аккумуляторов MIC 20-BAT    7,2.

Габаритные размеры электронного блока, мм, не более

длина........................................................................................................................................215;

ширина.....................................................................................................................................180;

высота    78.

Масса, кг, не более................................................................................................................1,4.

Знак утверждения типа

Знак утверждения типа наносится на корпус электронного блока твердомера в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.

Комплектность

В комплект поставки входят:

твердомер портативный комбинированный MIC 20 в составе..........................1 шт.;

-    электронный блок MIC 20......................................................................................1 шт.;

-    датчик ультразвуковой ручной MIC, 201-А.........................................................1 шт.;

-    датчик ультразвуковой ручной MIC,205-А.........................................................1 шт.;

-    датчик ультразвуковой ручной MIC, 2010-А.......................................................1 шт.;

-    датчик ультразвуковой моторный MIC 211-А....................................................1 шт.;

-    датчик ультразвуковой моторный MIC 2103-А..................................................1 шт.;

-    датчик ультразвуковой моторный MIC 2101-А__________________________________________________1 шт.;

-    датчик динамический Dyna D________________________________________________________________________________1 шт.;

-    датчик динамический Dyna E (по заказу)____________________________________________________________1 шт.;

-    датчик динамический Dyna G (по заказу)............................................................1 шт.;

сетевой адаптер ...................................................................................................1 шт.;

вспомогательные принадлежности..........................................................................1 шт.;

руководство по эксплуатации..................................................................................1 экз.;

методика поверки.......................................................................................................1 экз.

Поверка

осуществляется по документу MIC 20 - 01 МП «Твердомеры портативные комбинированные MIC 20. Методика поверки», утверждённому руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в июле 2013 г.

Основные средства поверки: эталонные меры твёрдости 2 разряда типа МТР, МТБ, МТВ по ГОСТ 9031 - 75 и МТШ по ГОСТ 8.426-81.

Сведения о методах измерений

Твердомеры портативные ультразвуковые MIC 20. Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к твердомерам портативным комбинированным MIC 20

ГОСТ 8.062-85 «Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля».

ГОСТ 8.064-94 «Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер Роквелла».

ГОСТ 8.063-2007 «Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса».

ГОСТ 8.516-2001 «Государственная поверочная схема для средств измерений твёрдости металлов по шкале Шора D».

Техническая документация фирмы-изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
