| Номер в госреестре | 35237-12 |
| Наименование СИ | Анализаторы цифровых линий |
| Обозначение типа СИ | EDСT 2А |
| Изготовитель | Кооператив техники связи "Elektronika", Венгрия |
| Год регистрации | 2012 |
| Срок свидетельства | 21.11.2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Анализаторы цифровых линий EDCT 2А (далее - анализаторы) предназначены для оперативного тестирования и измерения параметров цифрового оборудования, интерфейсов и линий связи
Анализатор представляет собой портативный прибор с жидкокристаллическим экраном, состоящий из генератора и приемника цифровых сигналов.
Принцип действия анализатора основан на воспроизведении эталонной частоты встроенным задающим генератором и формировании на выходе анализатора цифровых измерительных сигналов с заданными параметрами, включая частоту следования, амплитуду импульсов и структуру последовательностей сигналов, и логическом анализе структуры измерительных или рабочих сигналов, поступающих на вход анализатора, измерении параметров, что позволяет регистрировать и анализировать ошибки и аварийные сигналы и измерять джиттер (фазового дрожания) входного цифрового сигнала. Обеспечивается светодиодная индикация аварийных сигналов и ряд функций тестирования.

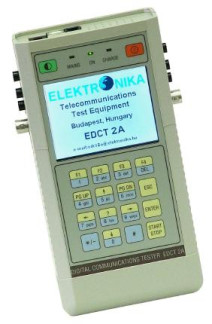

Общий вид анализатора и схема пломбировки от несанкционированного доступа (пломба, выполненная из однократно наклеиваемой ленты с уникальным изображением), представлены на рисунках 1 и 2 соответственно.
Программное обеспечение (ПО) встроенное, версия 2.64, с управляющими функциями.
Идентификационные данные ПО следующие:
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| EDCT2ASW | EDCT2Ac | 2.64 | 8a888bae0ce83576a3c9c4cb6d 7abf67 | Значение хэш-функции 128 бит |
Анализатор по уровню защиты ПО СИ от непреднамеренных и преднамеренных изменений относится к группе "С". Запись ПО осуществляется в процессе производства. Доступ к внутренним частям анализатора, включая процессор, защищен конструкцией анализатора и этикеткой. Модификация ПО возможна только на предприятии изготовителя.
| Характеристика | Значение |
| Тактовая частота передаваемого сигнала, кГц | 2048 |
| Пределы допускаемой относительной погрешности тактовой частоты | ±5010-6 |
| Входной импеданс (симметричный/несимметричный вход), Ом | 120/75 или >2000 |
| Затухание несогласованности входа на полутактовой частоте, дБ | >18 |
| Импеданс нагрузки на выходе (симметричный/несимметричный выход), Ом | (120/75) Ом ±1 % |
| Амплитуда импульсов (симметричный/несимметричный выход), В Длительность выходных импульсов на уровне 0,5 амплитуды, нс | 3,0±0,3/2,37±0,24 244 ± 25 |
| Максимальное затухание сигнала на входе относительно номинального уровня, дБ | 30 |
| Диапазон измерения размаха измеряемого джиттера, ТИ1 | 0,1-10 |
| Пределы допускаемой основной погрешности измерения размаха фазового дрожания А при его частоте 1 кГц, ТИ | ±(0,05А + 0,035) |
| Общие характеристики | |
| Рабочие условия применения: - температура окружающей среды, °C - относительная влажность воздуха при температуре +25 °С, % | 5 - 40 90 |
| Температура хранения, °C | минус 25 - +55 |
| Габариты (длинахширинахвысота), мм | 200х100x44 |
| Масса, кг, не более | 0,8 |
Питание анализаторов осуществляется от встроенной NiMH аккумуляторной батареи или сети переменного тока частотой 50 Гц и напряжением 220 В ±10 % через сетевой адаптер.
Знак утверждения типа наносится на заднюю сторону прибора в виде наклеиваемой этикетки и на руководство по эксплуатации типографским способом.
| - анализатор EDCT 2А 412-000-000 | 1 | шт. |
| - комплект кабелей измерительных | 1 | шт. |
| - сетевой адаптер Y146-001 | 1 | шт. |
| - сумка для переноски прибора и принадлежностей | 1 | шт. |
| - руководство по эксплуатации на русском языке | 1 | шт. |
| - методика поверки МП 412-000-000 | 1 | шт. |
осуществляется в соответствии с документом «Анализаторы цифровых линий EDCT 2А. Методика поверки МП 412-000-000», утвержденным ГЦИ СИ «СвязьТест» ФГУП ЦНИИС в 2012 г., основные средства поверки:
- частотомер электронно-счетный Ч3-63/1: 0,1 Гц - 1500 МГц, ±510-7f ± 1 ед. счета;
- осциллограф двухканальный широкополосный С1-108: 0-350 МГц; 20 мВ - 8 В, погрешность по оси Х <1 % и Y <1,5 %;
- измеритель модуляции СК3-45: 0,1-500 МГц, частота модуляции 0,02- 200 кГц, пределы измерения девиации частоты 1-106 Гц, основная погрешность ±2%
- магазин затуханий ТТ-4103/17, 75/150 Ом, 0-2 МГц; 80 дБ ±0,2 дБ.
"Анализаторы цифровых линий EDCT 2А. Руководство по эксплуатации".
Нормативные и технические документы, устанавливающие требования к анализаторам
Технические документация Кооператива техники связи "ELEKTRONIKA".
выполнение работ по оценке соответствия средств связи установленным законодательством Российской Федерации обязательным требованиям и мероприятий государственного контроля (надзора) в сфере связи.
