| Номер в госреестре | 35240-13 |
| Наименование СИ | Клещи электроизмерительные |
| Обозначение типа СИ | CM, CMI, CMT |
| Изготовитель | "Greenlee Textron Inc.", США |
| Год регистрации | 2013 |
| Срок свидетельства | 12.03.2018 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Клещи электроизмерительные CM, CMI, CMT Назначение средства измерений
Клещи электроизмерительные CM, CMI, CMT (далее - клещи) предназначены (в
зависимости от модификации) для измерения силы переменного и постоянного тока,
напряжения переменного и постоянного тока, электрического сопротивления, частоты переменного тока.

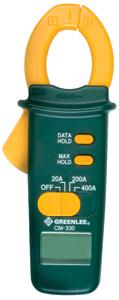

Клещи электроизмерительные СМ (модификации CM-330, CM-400, CM-600, CM-800, CM-850, CM-900, CM-950, CM-1300, CM-1350, CM-1500, CM-1550), CMI (модификации CMI-100, CMI-200), CMT (модификации CMT-80, CMT-90) представляют собой портативные многофункциональные электроизмерительные приборы, конструктивно выполненные в специальном пластмассовом защитном корпусе. Клещи состоят из трансформатора тока с магнитопроводом в виде клещей, замыкаемых вокруг проводника с измеряемым током, играющего роль первичной обмотки, аналого-цифрового преобразователя, цифрового жидкокристаллического дисплея.
В клещах применяется бесконтактный метод измерения силы переменного и постоянного тока, основанный на преобразовании входных сигналов в цифровую форму быстродействующим АЦП и последующем отображении результатов измерений на жидкокристаллическом дисплее.
Измерение напряжения переменного и постоянного тока, частоты переменного тока и электрического сопротивления осуществляется при помощи отдельного измерительного входа.
Процесс измерения отображается на жидкокристаллическом дисплее в виде цифровых значений результатов измерений, индикаторов режимов измерений, индикаторов единиц измерений и предупреждающих индикаторов.
Отличие модификаций клещей заключается в различных функциональных возможностях и технических характеристиках. Функциональные возможности клещей представлены в таблице 1. Фотографии общего вида клещей представлены на рисунке 1.
>
| Наименование параметра | CM-330 | CM-400 | CM-600 | CM-800 | CM-850 | CM-900 | CM-950 | CM-1300 | CM-1350 | CM-1500 | CM-1550 | CMI-100 | CMI-200 | CMT-80 | CMT-90 |
| Измерение силы переменного тока | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
| Измерение силы постоянного тока | - | - | - | - | - | + | + | - | - | + | + | + | + | - | - |
| Измерение напряжения переменного тока | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
| Измерение напряжения постоянного тока | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
| Измерение сопротивления | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
| Измерение частоты | - | - | - | + | + | + | + | + | + | + | + | + | + | - | - |
| Проверка диодов | - | + | - | - | - | - | - | - | - | - | - | + | + | - | - |
| Проверка целостности цепи со звуковой индикацией | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
| Автоматический выбор диапазона измерений | - | - | - | + | + | + | + | + | + | + | + | + | + | + | + |
| Автоматический режим измерений | + | + | |||||||||||||
| Отображение результатов измерений в виде гистограммы | - | + | - | + | + | + | + | + | + | + | + | + | + | - | - |
| Индикация низкого заряда батареи | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
| Автоматическое отключение питания | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
| Фиксация пиковых значений | + | + | - | + | + | + | + | + | + | + | + | - | - | + | + |
Основные метрологические и технические характеристики клещей электроизмерительных CM, CMI, CMT представлены в таблицах 2 - 8.
Таблица 2 - Основные метрологические характеристики клещей в режиме измерения силы переменного тока
| Модификация | Диапазоны частот | Пределы измерений | Разрешение | Пределы допускаемой абсолютной погрешности измерений |
| СМ-330 | 50 - 60 Гц | 19,99 А | 0,01 А | ± (0,03 • I + 0,05 А) |
| 199,9 А | 0,1 А | ± (0,02 • I + 0,5 А) | ||
| 400 А | 1 А | ± (0,02 • I + 5 А) | ||
| СМ-400 | 50 - 60 Гц | 300 А | 0,1 А | ± (0,019 • I + 0,5 А) |
| СМ-600 | 50 60 Гц | 200 А | 0,1 А | ± (0,019 • I + 0,5 А) |
| 600 А | 1 А | ± (0,015 • I + 5 А)1) | ||
| СМ-800 СМ-850 | 50 60 Гц | 400 А | 0,1 А | ± (0,019 • I + 0,5 А)2) |
| 600 А | 1 А | ± (0,019 • I + 5 А) | ||
| 60 400 Гц | 400 А | 0,1 А | ± (0,025 • I + 0,7 А)3) | |
| 600 А | 1 А | ± (0,025 • I + 7 А) | ||
| СМ-900 СМ-950 | 50 - 60 Гц | 400 А | 0,1 А | ± (0,015 • I + 0,5 А)4) |
| 600 А | 1 А | ± (0,02 • I + 7 А) | ||
| 60 - 400 Гц | 400 А | 0,1 А | ± (0,02 • I + 0,5 А)5) | |
| 600 А | 1 А | ± (0,025 • I + 7 А) | ||
| СМ-1300 СМ-1350 | 50 60 Гц | 400 А | 0,1 А | ± (0,019 • I + 0,5 А)6) |
| 1000 А | 1 А | ± (0,019 • I + 5 А) | ||
| 60 - 400 Гц | 400 А | 0,1 А | ± (0,025 • I + 0,7 А)7) | |
| 1000 А | 1 А | ± (0,025 • I + 7 А) |
| Модификация | Диапазоны частот | Пределы измерений | Разрешение | Пределы допускаемой абсолютной погрешности измерений |
| СМ-1500 СМ-1550 | 50 60 Гц | 400 А | 0,1 А | ± (0,015 • I + 0,5 А)8) |
| 1000 А | 1 А | ± (0,019 • I + 7 А) | ||
| 60 400 Гц | 400 А | 0,1 А | ± (0,019 • I + 0,5 А)9) | |
| 1000 А | 1 А | ± (0,025 • I + 7 А) | ||
| СМЫ00 | 40 450 Гц | 400 А | 0,1 А | ± (0,02 • I + 1 А) |
| 1000 А | 1 А | ± (0,02 • I + 5 А) | ||
| СМЬ200 | 50 60 Гц | 400 А | 0,1 А | ± (0,015 • I + 0,5 А) |
| 2100 А | 1 А | ± (0,025 • I + 5 А)10) | ||
| 60 - 1000 Гц | 400 А | 0,1 А | ± (0,02 • I + 0,5 А) | |
| 2100 А | 1 А | ± (0,03 • I + 5 А)11) | ||
| СМТ-80 | 50 - 60 Гц | 400 А | 0,1 А | ± (0,018 • I + 0,3 А)12) |
| СМТ-90 | 50 - 60 Гц | 600 А | 0,1 А | ± (0,019 • I + 2 А)13) |
1 - в диапазоне измерений от 400 до 600 А предел допускаемой абсолютной погрешности
измерений составляет ± (0,025 • I + 5 А)
2) - в диапазоне измерений до 60 А пределы допускаемой абсолютной погрешности измерений
составляют: ± (0,019 • I + 0,7 А) для клещей СМ-800 и ± (0,019 • I + 1,1 А) для СМ-850
3) - в диапазоне измерений до 60 А предел допускаемой абсолютной погрешности измерений
для СМ-850 составляет ± (0,025 • I + 1,1 А)
4) - в диапазоне измерений от 320 до 400 А предел допускаемой абсолютной погрешности
измерений составляет ± (0,031 • I + 0,5 А)
5) - в диапазоне измерений от 320 до 400 А предел допускаемой абсолютной погрешности
измерений составляет ± (0,036 • I + 0,5 А)
6) - в диапазоне измерений до 60 А пределы допускаемой абсолютной погрешности измерений
составляют: ± (0,019 • I + 0,7 А) для клещей СМ-1300 и ± (0,019 • I + 1,1 А) для СМ-1350
7) - в диапазоне измерений до 60 А предел допускаемой абсолютной погрешности измерений
для СМ-1350 составляет ± (0,025 • I + 1,1 А)
8) - в диапазоне измерений до 60 А предел допускаемой абсолютной погрешности измерений
для СМ-1550 составляет ± (0,015 • I + 0,7 А)
9) - в диапазоне измерений до 60 А предел допускаемой абсолютной погрешности измерений
для СМ-1550 составляет ± (0,019 • I + 0,7 А)
10) - в диапазоне измерений от 400 до 1000 А предел допускаемой абсолютной погрешности
измерений составляет ± (0,02 • I + 5 А)
11) - в диапазоне измерений от 400 до 1000 А предел допускаемой абсолютной погрешности
измерений составляет ± (0,025 • I + 5 А)
12) - в диапазоне измерений до 50 А предел допускаемой абсолютной погрешности измерений
составляет ± (0,018 • I + 0,6 А)
13) - в диапазоне измерений до 170 А предел допускаемой абсолютной погрешности измерений
составляет ± (0,019 • I + 1 А)_
Примечание - I - измеренное значение силы переменного тока
Таблица 3 - Основные метрологические характеристики клещей в режиме измерения силы постоянного тока
| Модификация | Пределы измерений | Разрешение | Пределы допускаемой абсолютной погрешности измерений |
| СМ-900 | 400 А | 0,1 А | ± (0,012 • I + 0,5 А) |
| СМ-950 | 600 А | 1 А | ± (0,019 • I + 7 А) |
| СМ-1500 | 400 А | 0,1 А | ± (0,01 • I + 0,3 А) |
| СМ-1550 | 1000 А | 1 А | ± (0,019 • I + 7 А) |
| Модификация | Пределы измерений | Разрешение | Пределы допускаемой абсолютной погрешности измерений |
| СМЫ00 | 400 А | 0,1 А | ± (0,02 • I + 0,5 А) |
| 1000 А | 1 А | ± (0,02 • I + 5 А) | |
| СМ!-200 | 400 А | 0,1 А | ± (0,015 • I + 0,3 А) |
| 2500 А | 1 А | ± (0,015 • I + 3 А)1) | |
| 1) - в диапазоне измерений от 2000 до 2500 А предел допускаемой абсолютной погрешности измерений составляет ± (0,02 • I + 3 А) | |||
Примечание - I - измеренное значение силы постоянного тока
Таблица 4 - Основные метрологические характеристики клещей в режиме измерения напряжения
переменного тока
| Модификация | Диапазоны частот | Пределы измерений | Разрешение | Пределы допускаемой абсолютной погрешности измерений |
| СМ-400 | 40 - 300 Гц | 3,2 В | 0,001 В | ± (0,017 • U + 0,005 В) |
| 40 - 500 Гц | 32 В | 0,01 В | ± (0,017 • U + 0,05 В) | |
| 320 В | 0,1 В | ± (0,017 • U + 0,5 В) | ||
| 600 В | 1 В | ± (0,017 • U + 5 В) | ||
| СМ-600 | 40 - 500 Гц | 600 В | 1 В | ± (0,008 • U + 1 В) |
| СМ-800 СМ-850 | 50 500 Гц | 400 В | 0,1 В | ± (0,01 • U + 0,5 В)1) |
| 600 В | 1 В | ± (0,01 • U + 5 В) | ||
| СМ-900 СМ-950 | 50 500 Гц | 400 В | 0,1 В | ± (0,01 • U + 0,5 В) |
| 600 В | 1 В | ± (0,01 • U + 5 В) | ||
| СМ-1300 СМ-1350 | 50 500 Гц | 400 В | 0,1 В | ± (0,01 • U + 0,5 В)2) |
| 750 В | 1 В | ± (0,01 • U + 5 В) | ||
| СМ-1500 СМ-1550 | 50 500 Гц | 400 В | 0,1 В | ± (0,01 • U + 0,5 В)3) |
| 750 В | 1 В | ± (0,01 • U + 5 В) | ||
| СМЫ00 | 40 - 450 Гц | 399,9 мВ | 0,1 мВ | Не нормирована |
| 3,999 В | 0,001 В | ± (0,012 • U + 0,005 В) | ||
| 39,99 В | 0,01 В | ± (0,012 • U + 0,05 В) | ||
| 399,9 В | 0,1 В | ± (0,012 • U + 0,5 В ) | ||
| 600 В | 1 В | ± (0,015 • U + 5 В) | ||
| СМЫ00 | 50 - 60 Гц | 399,9 мВ | 0,1 мВ | Не нормирована |
| 3,999 В | 0,001 В | ± (0,015 • U + 0,005 В) | ||
| 39,99 В | 0,01 В | ± (0,015 • U + 0,05 В) | ||
| 399,9 В | 0,1 В | ± (0,015 • U + 0,5 В) | ||
| 600 В | 1 В | ± (0,015 • U + 5 В) | ||
| 40 50 Гц 60 - 1000 Гц | 399,9 мВ | 0,1 мВ | Не нормирована | |
| 3,999 В | 0,001 В | ± (0,02 • U + 0,005 В) | ||
| 39,99 В | 0,01 В | ± (0,02 • U + 0,05 В) | ||
| 399,9 В | 0,1 В | ± (0,02 • U + 0,5 В) | ||
| 600 В | 1 В | ± (0,02 • U + 5 В) | ||
| СМТ-80 | 50 - 500 Гц | 600 В | 0,1 В | ± (0,015 • U + 0,3 В) |
| СМТ-90 | 50 - 500 Гц | 999,9 В | 0,1 В | ± (0,015 • U + 0,3 В) |
| 1) - в диапазоне измерений до 60 В предел допускаемой абсолютной погрешности измерений для клещей СМ-850 составляет ± (0,01 • U + 0,9 В) 2) - в диапазоне измерений до 60 В предел допускаемой абсолютной погрешности измерений для клещей СМ-1350 составляет ± (0,01 • U + 0,9 В) 3) - в диапазоне измерений до 60 В предел допускаемой абсолютной погрешности измерений для клещей СМ-1550 составляет ± (0,01 • U + 0,7 В) | ||||
Примечание - U - измеренное значение напряжения переменного тока
Таблица 5 - Основные метрологические характеристики клещей в режиме измерения напряжения постоянного тока
| Модификация | Пределы измерений | Разрешение | Пределы допускаемой абсолютной погрешности измерений |
| 320 мВ | 0,1 мВ | ± (0,007 • U + 0,2 мВ) | |
| 3,2 В | 0,001 В | ± (0,007 • U + 0,002 В) | |
| СМ-400 | 32 В | 0,01 В | ± (0,007 • U + 0,02 В) |
| 320 В | 0,1 В | ± (0,007 • U + 0,2 В) | |
| 600 В | 1 В | ± (0,007 • U + 2 В) | |
| СМ-600 | 600 В | 1 В | ± (0,008 • U + 1 В) |
| СМ-800 | 400 В | 0,1 В | ± (0,007 • U + 0,2 В) |
| СМ-850 | 600 В | 1 В | ± (0,007 • U + 2 В) |
| СМ-900 | 400 В | 0,1 В | ± (0,007 • U + 0,2 В) |
| СМ-950 | 600 В | 1 В | ± (0,007 • U + 2 В) |
| СМ-1300 | 400 В | 0,1 В | ± (0,007 • U + 0,2 В) |
| СМ-1350 | 1000 В | 1 В | ± (0,007 • U + 2 В) |
| СМ-1500 | 400 В | 0,1 В | ± (0,007 • U + 0,2 В) |
| СМ-1550 | 1000 В | 1 В | ± (0,007 • U + 2 В) |
| 399,9 мВ | 0,1 мВ | ± (0,0075 • U + 0,2 мВ) | |
| 3,999 В | 0,001 В | ± (0,0075 • U + 0,002 В) | |
| СМЫ00 | 39,99 В | 0,01 В | ± (0,0075 • U + 0,02 В) |
| 399,9 В | 0,1 В | ± (0,0075 • U + 0,2 В) | |
| 600 В | 1 В | ± (0,0075 • U + 2 В) | |
| 399,9 мВ | 0,1 мВ | ± (0,015 • U + 0,3 мВ) | |
| 3,999 В | 0,001 В | ± (0,015 • U + 0,003 В) | |
| СМГ200 | 39,99 В | 0,01 В | ± (0,015 • U + 0,03 В) |
| 399,9 В | 0,1 В | ± (0,015 • U + 0,3 В) | |
| 600 В | 1 В | ± (0,015 • U + 3 В) | |
| СМТ-80 | 600 В | 0,1 В | ± (0,01 • U + 0,2 В) |
| СМТ-90 | 999,9 В | 0,1 В | ± (0,01 • U + 0,2 В) |
Примечание - U - измеренное значение напряжения постоянного тока
Таблица 6 - Основные метрологические характеристики клещей в режиме измерения электрического сопротивления_
| Модификация | Пределы измерений | Разрешение | Пределы допускаемой абсолютной погрешности измерений |
| СМ-400 | 320 Ом | 0,1 Ом | ± (0,012 • R + 0,4 Ом) |
| 3,2 кОм | 0,001 кОм | ± (0,01 • R + 0,002 кОм) | |
| 32 кОм | 0,01 кОм | ± (0,01 • R + 0,02 кОм) | |
| 320 кОм | 0,1 кОм | ± (0,01 • R + 0,2 кОм) | |
| 3,2 МОм | 0,001 МОм | ± (0,015 • R + 0,003 МОм) | |
| 32 МОм | 0,01 МОм | ± (0,03 • R + 0,05 МОм) | |
| СМ-600 | 2000 Ом | 1 Ом | ± (0,015 • R + 2 Ом) |
| СМ-800 СМ-850 | 400 Ом | 0,1 Ом | ± (0,01 • R + 0,3 Ом) |
| СМ-900 СМ-950 | 400 Ом | 0,1 Ом | ± (0,01 • R + 0,3 Ом) |
| СМ-1300 СМ-1350 | 400 Ом | 0,1 Ом | ± (0,01 • R + 0,3 Ом) |
| СМ-1500 СМ-1550 | 400 Ом | 0,1 Ом | ± (0,01 • R + 0,3 Ом) |
| Модификация | Пределы измерений | Разрешение | Пределы допускаемой абсолютной погрешности измерений |
| 399,9 Ом | 0,1 Ом | ± (0,01 • R + 0,5 Ом) | |
| 3,999 кОм | 0,001 кОм | ± (0,01 • R + 0,003 кОм) | |
| СМЫ00 | 39,99 кОм | 0,01 кОм | ± (0,01 • R + 0,03 кОм) |
| 399,9 кОм | 0,1 кОм | ± (0,01 • R + 0,3 кОм) | |
| 3,999 МОм | 0,001 МОм | ± (0,01 • R + 0,003 МОм) | |
| 39,99 МОм | 0,01 МОм | ± (0,015 • R + 0,03 МОм) | |
| 399,9 Ом | 0,1 Ом | ± (0,015 • R + 0,3 Ом) | |
| 3,999 кОм | 0,001 кОм | ± (0,015 • R + 0,003 кОм) | |
| СМЬ200 | 39,99 кОм | 0,01 кОм | ± (0,015 • R + 0,03 кОм) |
| 399,9 кОм | 0,1 кОм | ± (0,015 • R + 0,3 кОм) | |
| 3,999 МОм | 0,001 МОм | ± (0,015 • R + 0,003 МОм) | |
| 39,99 МОм | 0,01 МОм | ± (0,015 • R + 0,03 МОм) | |
| СМТ-80 | 999 Ом | 0,1 Ом | ± (0,02 • R + 1 Ом) |
| СМТ-90 | 2000 Ом | 1 Ом | ± (0,02 • R + 2 Ом) |
Примечание - R - измеренное значение электрического сопротивления
Таблица 7 - Основные метрологические характеристики клещей в режиме измерения частоты переменного тока ___
| Модификация | Пределы (диапазоны) измерений | Разрешение | Пределы допускаемой абсолютной погрешности измерений |
| СМ-800 СМ-850 | 0,002 - 0,4 кГц | 0,001 кГц | ± (0,001 • f + 0,002 кГц) |
| СМ-900 СМ-950 | 0,002 - 0,4 кГц | 0,001 кГц | ± (0,001 • f + 0,002 кГц) |
| СМ-1300 СМ-1350 | 0,002 - 0,4 кГц | 0,001 кГц | ± (0,001 • f + 0,002 кГц) |
| СМ-1500 СМ-1550 | 0,002 - 0,4 кГц | 0,001 кГц | ± (0,001 • f + 0,002 кГц) |
| СМЫ00 | 99,99 Гц | 0,01 Гц | ± (0,001 • f + 0,02 Гц) |
| 999,9 Гц | 0,1 Гц | ± (0,001 • f + 0,2 Гц) | |
| 9,999 кГц | 0,001 кГц | ± (0,001 • f + 0,002 кГц) | |
| 99,99 кГц | 0,01 кГц | ± (0,001 • f + 0,02 кГц) | |
| 800 кГц | 0,1 кГц | ± (0,001 • f + 0,2 кГц) | |
| СМ!-200 | 99,99 Гц | 0,01 Гц | ± (0,005 • f + 0,02 Гц) |
| 999,9 Гц | 0,1 Гц | ± (0,005 • f + 0,2 Гц) | |
| 9,999 кГц | 0,001 кГц | ± (0,005 • f + 0,002 кГц) | |
| 99,99 кГц | 0,01 кГц | ± (0,005 • f + 0,02 кГц) | |
| 999,9 кГц | 0,1 кГц | ± (0,005 • f + 0,2 кГц) |
Примечание - f - измеренное значение частоты переменного тока
Таблица 8 - Основные технические характеристики клещей
| Наименование параметра | Значение |
| Питание: - CM-330, CM-600, CM-850, CM-900, CM-950, CM-1350, CM-1500, CM-1550, CMI-100, CMI-200, CMT-80, CMT-90 - CM-400, CM-800, CM-1300 | 1 элемент питания 9 В («Крона», NEDA 1604, IEC 6F22) 2 элемента питания 1,5 В (ААА, NEDA 24А, IEC LR03) |
| Наименование параметра | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от 0 до плюс 50 80 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 270 х 100 х 40 |
| Масса, кг, не более | 0,65 |
Знак утверждения типа наносят на лицевую панель клещей методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки клещей электроизмерительных CM, CMI, CMT представлен в таблице 9.
Таблица 9
| Наименование | Количество |
| Клещи | 1 |
| Комплект измерительных принадлежностей | 1 |
| Элемент питания | 1 (2) |
| Сумка для переноски | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
Поверка клещей электроизмерительных CM, CMI, CMT осуществляется по документу МП-361/447-2012 «Клещи электроизмерительные CM, CMI, CMT. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 19 ноября 2012 г. и входящему в комплект поставки.
Перечень основных средств, применяемых при поверке:
- калибратор универсальный FLUKE 5520A
диапазон воспроизведения напряжения постоянного тока: 0 - 1000 В;
предел допускаемой абсолютной погрешности (DU): ± (0,000011 - 0,000018)U;
диапазон воспроизведения напряжения переменного тока: 1 мВ - 1020 В (10 Гц - 500 кГц);
предел допускаемой абсолютной погрешности (DU): ± (0,00015 - 0,002) U;
диапазон воспроизведения силы постоянного тока: 0 - 20,5 А;
предел допускаемой абсолютной погрешности (DI): ± (0,0001 - 0,0005) I;
диапазон воспроизведения силы переменного тока: 29 мкА -20,5 А (10 Гц - 30 кГц);
предел допускаемой абсолютной погрешности (DI): ± (0,0004 - 0,003) I;
диапазон воспроизведения частоты переменного тока: 0,01 Гц - 2 МГц;
предел допускаемой абсолютной погрешности (Df): ± (2,5 • 10-6)f;
диапазон воспроизведения электрического сопротивления: 0,0001 Ом - 1100 МОм;
предел допускаемой абсолютной погрешности (DR): ± (0,000028 - 0,003) R
- катушка токоизмерительная COIL 5500 (из комплекта ЗИП к калибратору FLUKE 5520A)
Методы измерений с помощью клещей электроизмерительных CM, CMI, CMT указаны в документе «Клещи электроизмерительные CM, CMI, CMT. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к клещам электроизмерительным CM, CMI, CMT
1 ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
2 Техническая документация фирмы-изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 198 |
| Поверителей | 20 |
| Актуальность данных | 17.11.2024 |
