Влагомеры GMH, 35323-12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Влагомеры серии GMH Назначение средства измерений

Влагомеры серии GMH предназначены для оперативного производственного контроля влажности (массового отношения влаги) древесины и пиломатериалов хвойных и лиственных пород, опилок, твердых и сыпучих строительных материалов (бетона тяжелого, легкого и ячеистого, песка, цемента), бумаги, картона.

Описание

Влагомеры серии GMН (далее влагомеры) реализуют электрический метод измерений влажности, основанный на зависимости от влажности параметров, характеризующих поведение влажных материалов в электрических полях. Влагомеры выпускаются в следующих модификациях: GMH 3830, GMH 3850, GMH 101, GMH 100. Влагомеры модификации GMН 3830, GMH 3850, GMH 100 реализуют резистивный метод измерений влажности; модификация GMH 101 -диэлькометрический (емкостной) метод.

Резистивный метод измерений влажности основан на корреляционной зависимости сопротивления материала от влажности; диэлькометрический (емкостной) метод - на корреляционной зависимости диэлектрической проницаемости материала от содержания в нём влаги при положительных температурах.

При взаимодействии с измеряемым материалом преобразователи (датчики) вырабатывают сигнал, пропорциональный диэлектрической проницаемости (или сопротивлению), который регистрируется измерительным блоком и преобразуется в значение влажности. Результаты измерений выводятся на дисплей влагомеров.

Конструктивно влагомеры состоят из измерительного блока и сменных первичных преобразователей (датчиков). На лицевой панели измерительного блока расположены: дисплей, пленочно-контактная клавиатура, состоящая из сенсорных кнопок. В верхней торцевой поверхности корпуса размещено гнездо соединительного разъема для подключения сменных датчиков. Элементы питания размещены под крышкой батарейного отсека на задней стенке влагомера.

В зависимости от назначения влагомеры модификации GMK 3830, GMK 3850 комплектуются:

-    игольчатыми датчиками: типа GSG 91 для измерений влажности древесины и пиломатериалов на глубине 5 см и мягких строительных материалов; типа GI® 91 для измерений влажности древесины на глубине от 5 см до 20 см; типа GSЕ 91 для измерений влажности древесины твердых пород на глубине 5 см и мягких строительных материалов;

-    игольчатым датчиком типа GMS 300/91 для измерений влажности сыпучих материалов: песка, цемента, опилок на глубине до 30 см;

-    щеточными датчиками типа GBSL 91 (или GBSK 91) для измерений влажности бетона легкого В15 с плотностью 200 кг/м3, В 25 с плотностью 350 кг/м3, В 35 с плотностью 500 кг/м3 ; ячеистого (пено- и газобетона) на глубине до 10 см;

-    зондовым датчиком типа GSF 38 для измерений влажности сыпучих материалов: песка, цемента, опилок на глубине до 100 см;

-    плоскими датчиками типа GЕF 38 для измерений влажности бумаги, картона.

-    накладным датчиком типа GSP 91 для измерений влажности бумаги.

Модификация GMH 3850 отличается от модификации GMH 3830 наличием логгера данных на 10 000 измерений и возможностью записи индивидуально программируемых пользовательских характеристик.

Влагомеры модификации GMH 100 имеют встроенный игольчатый первичный преобразователь в верхней торцевой поверхности корпуса и предназначены для измерений влажности древесины и пиломатериалов.

Влагомеры модификации ОМН 101 имеют встроенный емкостной первичный преобразователь, расположенный на задней панели влагомера. Влагомер предназначен для измерений влажности древесины и пиломатериалов, а также бетона.

Программное обеспечение

Влагомеры имеют встроенное программное обеспечение. Программное обеспечение (далее ПО) каждой модификации выполнено на базе микросхемы серии MSP430F4371 PN. Основные функции ПО: регистрация и расчет результатов измерений. Идентификационные данные ПО представлены в таблице 1.

Таблица 1

ПО можно идентифицировать следующим образом:

-    для модификаций GMH 3830, GMH 3850: одновременно нажать кнопки f и

-    для модификаций GMH 100, GMH 101: выключить прибор, затем нажать кнопку «ON» и удерживать ее несколько секунд.

Название программы и номер версии (идентификационный номер) программного обеспечения указаны в руководстве по эксплуатации. Обновление программного обеспечения в процессе эксплуатации не предусмотрено. Программное обеспечение и защита данных от случайного и преднамеренного изменения: метрологически значимая часть программного обеспечения находится в чипах серии MSP430F437IPN, которые защищены от доступа и изменений. Конструкция прибора исключает доступ к чипу. Защита программного обеспечения от непреднамеренного и преднамеренного изменения соответствует уровню А по МИ 3286-2010.

всего листов 6

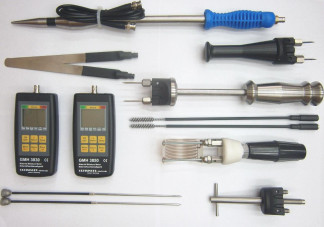

Фото влагомеров серии GMH (модификации GMH 3830, GMH 3850) представлено на рисунке 1. Фото влагомера серии GMH (модификация GMH 100) представлено на рисунке 2. Фото влагомера серии GMH (модификация GMН 101) представлено на рисунке 3.

GMH

100

GMH

101

GMS

300/91

GBSK 91 (GBSL 91)

GSG 91

GHE 91

GSЕ 91

GSF 38

GEF 38

GSP 91

1 Диапазон измерений влажности, %

•    бетона тяжелого

•    бетона ячеистого (газо-, пенобетона) без металлических примесей

•    сыпучих строительных материалов

•    древесины, пилопродук-ции и деревянных деталей

•_бумаги, картона_

0,7-4,0

1,5-20

1-6

1-20

0,5-15

0,5-15

7-30

7-30

7-30

7-30

7-30

4-15

4-15

2 Пределы допускаемой абсолютной погрешности влагомера при измерении влажности, %:

•    бетона тяжелого

•    бетона ячеистого

в диапазоне от 1,5 % до 10 % в диапазоне св. 10 % до 20 %

•    сыпучих строительных материалов

в диапазоне от 0,5 % до 5 % в диапазоне св. 5 % до 15 %

•    древесины и пилопро-дукции

в диапазоне от 7 % до 12 % в диапазоне св.12 % до 30 %

•    бумаги, картона

в диапазоне от 4 % до 10 % в диапазоне св.10 % до 15 %

±0,8

±2,0

±3,0

±1,0

±2,0

±3,0

±1,0

±1,5

±1,0

±2,0

±1,5

±2,5

±1,5

±2,5

±1,5

±2,5

±1,5

±2,5

±1,5

±2,0

±2,0

±3,0

±2,0

±3,0

3 Время единичного измерения, с, не более

10

7,4

4 Напряжение включения сигнализации о замене элемента питания, В, не более

5 Масса, кг, не более: измерительного блока

0,17

0,155

0,155

0,20 1,30 0,20 0,06 0,07 0,56 0,06 0,40

датчика

6 Габаритные размеры, мм, не более: измерительного блока

136x67

x30

110x67x

30

датчика

160x75x40

195 x 045

250x 45 x 40

Условия эксплуатации: температура окружающего воздуха, °С

от 5 до 40

85

относительная влажность, %, не более

электропитание (батарея), В

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации графическим способом и на лицевую панель влагомера методом шелкографии.

Комплектность

Поверка

осуществляется по документу МП 101-243-2009 «ГСИ. Измерители влажности (влагомеры) строительных материалов. Методика поверки», утверждённому ФГУП «УНИИМ» в декабре 2009 г, с изменением №1 от декабря 2011 г.

Эталоны, используемые при поверке:

-    установки измерительные эталонные 1 разряда массовой доли влаги в твердых веществах и материалах типа ЭУВТ-1 по ГОСТ Р 8.681-2009 с относительной погрешностью 50=(3,0 - 0,8) % в диапазоне измерений массовой доли влаги от 0,5 % до 80 %;

-    ГСО влажности пиломатериалов (ГСО 8837-2006);

-    образцы сыпучих строительных материалов, значения влажности которых определены по ГОСТ 8735-88;

-    образцы бетона, значения влажности которых определены по ГОСТ 12730.2-78.

Нормативные документы, устанавливающие требования к влагомерам серии GMH

ГОСТ Р 8.681-2009 ГСИ. Государственная поверочная схема для средств измерений содержания влаги в твердых веществах и материалах.

Рекомендации к применению

Влагомеры GMH применяют вне сферы государственного регулирования обеспечения единства измерений.
