| Номер в госреестре | 35359-12 |
| Наименование СИ | Устройства релейной защиты |
| Обозначение типа СИ | Р3А33 |
| Изготовитель | Общество с ограниченной ответственностью "Компания ДЭП" (ООО "Компания ДЭП"), г. Москва |
| Год регистрации | 2012 |
| Срок свидетельства | 20.06.2027 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства релейной защиты РЗАЗЗ Назначение средства измерений
Устройства релейной защиты РЗАЗЗ (далее - устройства) предназначены для измерения напряжения и силы переменного тока, мощности, частоты основной гармоники, углы взаимного расположения векторов напряжений и токов в 3-х и 4-х проводных цепях переменного тока промышленной частоты, а также для учета активной и реактивной электроэнергии с обеспечением функций автоматической защиты.
Конструктивно устройства состоят из исполнительного блока, терминала управления и блока питания, соединенных электрическим кабелем.
Исполнительный блок оснащен цифровым сигнальным процессором, программируемым ПЗУ для хранения параметров конфигурации устройства, его настройки и другой служебной информации, записываемых в энергонезависимую электронную память.
Исполнительный блок имеет 4 канала для измерения напряжения, 4 канала для измерения силы тока, 8 дискретных входных и 8 дискретных выходных каналов.
Частота измерения аналогового сигнала по каждому из входных каналов составляет
4 кГц. Действующие значения токов и напряжений вычисляются каждые 20 мс. Такт запуска алгоритмов защиты 20 мс.
Устройства периодически измеряют мгновенные значения токов и напряжений.
При измерении напряжения и силы тока аналоговый сигнал поступает на вход исполнительного блока и затем через встроенный аналоговый мультиплексор поступает на аналого-цифровой преобразователь (АЦП), где преобразуется в дискретный сигнал. После обработки результат измерения отображается в цифровом виде на дисплее терминала управления или поступает по интерфейсу связи RS485 в протоколе SyBUS на ЭВМ.
Дискретные каналы предназначены для приема сигналов от внешних устройств автоматики, управления, сигнализации и передачи сигналов для управления коммутационными аппаратами и использования в системах автоматики и сигнализации.

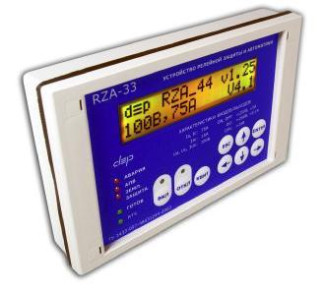

Терминал управления служит для отображения результатов измерений на дисплее и установки необходимых параметров и режимов работы устройств.
Устройства выполняют функции сигнализации, регистрации аварийных событий.
Для ведения реального времени, в устройствах установлены микросхемы часов реального времени и поддержана процедура синхронизации времени протокола SyBUS -специальная широковещательная транзакция в локальной сети от системного задатчика времени, содержащая значение реального времени с дискретностью 1 миллисекунда.
Параметры конфигурации, накопленные значения счетчиков электроэнергии сохраняются в энергонезависимой памяти EEPROM. Архив событий и графики записанных событий хранятся в памяти, питаемой литиевой батареей.
При отсутствии электропитания сохранение данных обеспечивается в течение 40 лет для данных в EEPROM и 5 лет для данных в памяти.
Устройства оснащены интерфейсом RS 485 для связи с внешними электронными устройствами (например, ЭВМ, принтер и.т.п.).
Интерфейс RS-485 позволяет объединять устройства в единую систему, осуществлять обмен данными на расстояниях до 1 км и подключать к промышленному контроллеру, персональному компьютеру, что позволяет легко интегрировать устройства в
Лист № 2 всего листов 8
автоматизированные системы релейной защиты и автоматики. Скорость передачи данных по сети программируется и может выбираться из: 307200 153600, 38400 и 9600 бит/с. Пакетный способ передачи данных на основе протокола SyBUS позволяет осуществлять прием и передачу отдельных параметров и команд.
Устройства могут применяться в электрических сетях с изолированной и компенсированной нейтралью напряжением 6-35 кВ и в сетях 0,4 кВ.
Область применения: предприятия промышленности и энергетики.
Схема обозначения модификаций устройств:
РЗА33-ХХХ/Х/ХХХ-В
-----Тип устройства
Программное обеспечение (далее - ПО) устройств релейной защиты РЗАЗЗ состоит из встроенного в устройства и внешнего, функционирующего на внешних программноаппаратных платформах. В качестве внешнего ПО в устройствах используется ПО SCADA SyTrack, которое внесено в Госреестр в составе комплексов информационных, измерительных и управляющих «ДЕКОНТ» и «ДЕКОНТ-Ех» (Госреестр № 18835-12).
Встроенное ПО заносится во флэш-память микропроцессора устройства при выпуске из производства и не может быть изменено пользователем. Встроенное ПО выполняет функции аналого-цифрового преобразования электрических сигналов, последующую обработку и передачу в цифровой форме на вышестоящие уровни автоматизированных систем. Встроенное ПО является метрологически значимым.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1- Идентификационные данные встроенного программного обеспечения.
| Наименование устройства | Идентификацион ное наименование программного обеспечения | Иденти-фикацион-ный номер программ-много обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечени я |
| РЗАЗЗ/100/5/ХХ Х | RZA44 v41.hex | 110 | d4db41264e1 f66aaa4eb c b265a218129 | MD5 |
| РЗАЗЗ/400/5/ХХ Х | RZA44 v41.hex | 110 | d4db41264e1 f66aaa4eb c b265a218129 | MD5 |
| РЗАЗЗ/100/1/ХХ Х | RZA44 v41.hex | 110 | d4db41264e1 f66aaa4eb c b265a218129 | MD5 |
| РЗАЗЗ/400/1/ХХ Х | RZA44 v41.hex | 110 | d4db41264e1 f66aaa4eb c b265a218129 | MD5 |
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик устройств. Устройства имеют защиту встроенного программного обеспечения от непреднамеренных и преднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллеров от чтения и записи, уровень защиты встроенного программного обеспечения - «А» по МИ 3286-2010.
Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений встроенного ПО и измеренных данных.
Внешнее ПО SCADA SyTrack не является метрологически значимым и включает в себя набор инструментальных и исполнительных модулей.
Уровень защиты внешнего ПО SCADA SyTrack - «С» по МИ 3286-2010.
В состав используемого внешнего ПО (из ПО SCADA SyTrack) входят следующие компоненты:
- ПО "SyTrack-TOOL" RZATrendView - просмотр осциллограмм в формате ComTrade;
- ПО "SyTrack-TOOL" SubstationARM - RZA - автоматизированное рабочее место инженера релейной защиты;
Лист № 5 всего листов 8
- ПО "SyTrack-PLC" DRV-IEC-103-M - реализация протокола МЭК-60870-5-103 в режиме Мастера;
- ПО "SyTrack-PLC" DRV-SYNET - реализация протокола SYNET;
- ПО "SyTrack-PLC" DRV-SPABUS-M - реализация протокола SPA-Bus (ABB) в режиме Мастера;
- ПО "SyTrack-PLC" DRV-MODBUS-M - реализация протокола MODBUS в режиме Мастера;
- ПО "SyTrack-TOOL" RZAConfig» - программа настройки параметров защиты и функционирования устройств и инициирования пользователем считывания данных, используемых для построения графиков осциллограмм.
Таблица 2
| Наименование технических характеристик | Модификации | |||
| X сА >< го X СП > 1-4 О | X сА >< го X < ^ СП > 1-4 О | P3A33- 400/5/ХХХ | Х 3- Х 3Х < ^ З/ Р0 Р0 4 | |
| Измерение параметров энергии | ||||
| Диапазон измерений напряжения переменного тока, В | 5-120 | 20-280 | ||
| Диапазон измерений силы переменного тока, | 0, 1.15 !ном | |||
| Диапазон измерения частоты сети, Гц | 40.60 | |||
| Диапазон измерений cos9 | 0,5(емк) - 1,0 - 0,5(инд.) | |||
| Пределы допускаемой основной относительной погрешности измерения, %: - напряжения - частоты | ± 0,5 ± 0,2 | |||
| Пределы допускаемой основной приведенной погрешности измерения силы тока, %: от 0,1 до 1,5 1ном (к 1ном) от 1,5 до 15 1ном (к 1макс) | ± 0,5 ± 0,5 | |||
| Пределы допускаемой основной приведенной погрешности измерения cos ф, % | ± 2,0 | |||
| Пределы допускаемой дополнительной погрешности от изменения температуры на каждые ±10°С, %, при измерении: - напряжения - силы тока - частоты | ± 0,1 ± 0,1 ± 0,05 | |||
| Пределы допускаемой дополнительной погрешности от изменения температуры на ±10°С, %, при измерении cos ф | ± 0,5 | |||
| Измерение энергии | ||||
| Диапазон измерений активной/реактивной мощности, кВт | 0,002 0,3 | 0,01 1,5 | 0,008 1,2 | 0,0 4 6,0 |
| Класс точности по активной энергии | 0,5 | |||
| Класс точности по реактивной энергии | 1,0 | |||
| Номинальное значение силы тока Ia, Ib, Ic, А | 5 | 1 | 5 | 1 |
| Номинальное значение силы тока 3Io , А | 1 | 0,2 | 1 | 0,2 |
| Наименование технических характеристик | Модификации | |||
| X сА >< СП X СП > 1-4 О | X сА >< гп X А 1/ СП > 1-4 О | РЗАЗЗ- 400/5/ХХХ | Х 3- Х 3Х < ^ З/ Р0 Р0 4 | |
| Максимальное значение силы тока, | 15 1ном | |||
| Номинальное значение частоты, Гц | 50 | |||
| Номинальное значение напряжения, В | 3x57,7/100 | 3x230/400 | ||
| Диапазон рабочих напряжений, | 0,8 ... 1,15 Ином | |||
| Диапазон рабочих токов, | 0,1 ... 1,5 1ном | |||
| Диапазон рабочей частоты, Гц | 5 5 5 4 | |||
| Пределы допускаемой основной относительной погрешности измерения активной мощности, % | ± 0,5 | |||
| Пределы допускаемой основной относительной погрешности измерения реактивной мощности, % | ± 1,0 | |||
| Пределы допускаемой дополнительной погрешности от изменения температуры на ±10 °С при измерении: - активной мощности, % - реактивной мощности, % | ± 0,15 ± 0,2 | |||
| Пределы допускаемой погрешности ведения времени, с/сутки | ± 1 | |||
| Порог чувствительности, | 0,02 1ном | |||
| Время начального запуска, не более, с | 5 | |||
| Общие характеристики | ||||
| Среднее время восстановления, не более, мин. | 60 | |||
| Условия эксплуатации: о/~' температура окружающего воздуха, С: - исполнительный блок - терминал управления относительная влажность воздуха, % атмосферное давление, кПа | от минус 40 до плюс 55 от минус 20 до плюс 55 от 30 до 98 от 60 до 106,7 | |||
| Параметры электрического питания от сети переменного тока: - напряжение, В - частота, Гц - потребляемая мощность, В • А от сети постоянного тока: - напряжение, В - потребляемая мощность, Вт | от 100 до 270 от 45 до 55 не более 12 от 100 до 350 не более 6 | |||
| Параметры электрического питания для устройств с напряжением питания 24 В от сети постоянного тока: - напряжение, В - потребляемая мощность, Вт | от 15 до30 не более 6 | |||
| Габаритные размеры, не более, мм - исполнительный блок - терминал управления | 220x145x80 165x105x28 | |||
| Масса, не более, кг - исполнительный блок - терминал управления | 1,0 0,3 | |||
| Степень защиты по ГОСТ 14254-96: | ||||
| Наименование технических характеристик | Модификации | |||
| Х 3- Х 3Х З/ Р0 Р0 | Х 3- Х 3Х А 1/ З/ Р0 Р0 | РЗА33- 400/5/ХХХ | Х 3- Х 3Х < ^ З/ Р0 Р0 4 | |
| - исполнительный блок - клеммник внешних подключений - терминал управления | IP56 IP20 IP54 | |||
| Средняя наработка на отказ, ч | 140 000 | |||
| Средний срок службы, лет | 30 | |||
наносится на лицевую панель устройств и титульные листы руководства по эксплуатации и паспорта типографским способом.
В комплект поставки входит устройство, коробка упаковочная, паспорт, руководство по эксплуатации.
По заказу: методика поверки и программное обеспечение.
осуществляется согласно документу 3433-007-86507412-2012 МП «Устройства релейной защиты РЗА33. Методика поверки», утвержденному ГЦИ СИ ВНИИМС в мае 2012 года. Перечень основного оборудования, необходимого для поверки:
1.Поверочная установка МК 6801 (МК 6800):
- погрешность по активной энергии (мощности) ±0,05%;
- погрешность по реактивной энергии (мощности) ±0,1%;
- погрешность по напряжению и силе переменного тока ±0,2%;
2. Универсальная пробойная установка УПУ-10:
- испытательное напряжение до 6 кВ;
-погрешность установки напряжения ± 5%;
3. Вольтметр Д5103 кл.т. 0,1; пределы измерения напряжения 75; 150; 300; 600 В;
4. Амперметр Д 5100 кл.т. 0,1, пределы измерения тока 0-10 A;
5. Частотомер электронно-счётный Ч3-63:
- диапазон измеряемых частот синусоидальных 0,1 Гц - 1500 МГц, импульсных сигналов 0,1 Гц - 200 МГц (0,1-10 В);
- погрешность измерения частоты, не более ± 5 10 ± 1 ед.сч.
Лист № 8 всего листов 8
Нормативные и технические документы, устанавливающие требования к устройствам релейной защиты РЗАЗЗ.
ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
ТУ 3433-007-86507412-2012 «Устройство релейной защиты РЗАЗЗ. Технические условия».
- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;
- осуществление деятельности по обеспечению безопасности при чрезвычайных ситуациях;
- осуществление торговли и товарообменных операций;
- выполнение государственных учётных операций.
