Государственный реестр средств измерений

Установки поверочные переносные УПП8531М, 35361-12

35361-12
Для автоматизированной поверки: измерительных преобразователей (далее - ИП) активной (Р) и реактивной (О) мощности трехфазных сетей переменного тока; ИП действующего значения синусоидального переменного тока и напряжения синусоидального переменного тока; - показывающих цифровых и стрелочных приборов, предназначенных для измерения активной и реактивной мощности трехфазных и однофазных сетей переменного тока (ваттметров, варметров), силы переменного тока (амперметров), напряжения переменного тока (вольтметров); каналов телемеханики.
Карточка СИ
Номер в госреестре 35361-12
Наименование СИ Установки поверочные переносные
Обозначение типа СИ УПП8531М
Изготовитель ООО "МНПП "Электроприбор", Беларусь, г.Витебск
Год регистрации 2012
Срок свидетельства 11.09.2017
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Установки поверочные переносные УПП8531М (далее - УПП) предназначены для поверки:

-    измерительных преобразователей (далее - ИП) активной (Р) и реактивной (Q) мощности трехфазных сетей переменного тока;

-    ИП действующего значения синусоидального переменного тока и напряжения синусоидального переменного тока;

-    показывающих цифровых и стрелочных приборов (далее - приборов), предназначенных для измерения активной и реактивной мощности трехфазных и однофазных сетей переменного тока (ваттметров, варметров), силы переменного тока (амперметров), напряжения переменного тока (вольтметров);

-    каналов телемеханики.

Для подключения к персональной ЭВМ (далее - ПЭВМ) УПП имеют встроенный интерфейс RS-232, который позволяет передавать информацию в цифровом виде в автоматизированную систему или на дисплей ПЭВМ.

УПП предназначены для поверки ИП и приборов, имеющих пределы допускаемой основной приведенной погрешности, равные или более ± 0,5 %, как в лабораторных условиях, так и на месте эксплуатации без снятия ИП, приборов со щитов, а также при настройке и приемо-сдаточных испытаниях при выпуске ИП и приборов из производства.

Описание

УПП представляют собой выполненные в едином корпусе устройства, обеспечивающие задание входного сигнала для поверяемых ИП, приборов, каналов телемеханики и поверку ИП, приборов. Входные и выходные сигналы, основная приведенная погрешность поверяемых ИП, приборов, выраженная в процентах, отображаются на цифровом табло (далее - табло) УПП.

На табло УПП в зависимости от поверяемого ИП, прибора, канала телемеханики отображаются необходимые параметры:

-    значение сигнала, подаваемого на вход ИП, прибора, канала телемеханики;

-    значение сигнала проверяемой точки прибора;

-    значение выходного аналогового сигнала поверяемого ИП, прибора;

-    основная погрешность выходного аналогового сигнала поверяемого ИП, прибора со знаком " - " (в случае отрицательного значения);

-    основная погрешность прибора на заданной точке шкалы со знаком " - " (в случае отрицательного значения);

-    сигнал интерфейса RS-485 (далее - сигнал интерфейса) поверяемого ИП, прибора.

В качестве корпуса УПП использован пластиковый кейс. Кейс закрывается на 2

замка и имеет ручку для переноски.

На внутренней поверхности крышки кейса в кармане размещается эксплуатационная документация УПП в соответствии с комплектом поставки.

Жгуты, сетевой кабель и заглушка, поставляемые в комплекте с УПП, помещаются также во внутренний карман кейса.

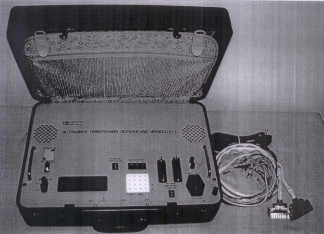

Фотография общего вида УПП приведена на рисунке 1.

Схема пломбировки от несанкционированного доступа и указание мест для нанесения оттисков клейм отдела технического контроля (далее - ОТК) и поверителя на лицевой панели УПП приведена на рисунке 2.

1    - место для нанесения оттиска клейма поверителя,

2    - место для нанесения оттиска клейма ОТК.

Рисунок 2 - Схема пломбировки от несанкционированного доступа и указания мест для нанесения оттисков клейм ОТК и поверителя на лицевой панели УПП

Программное обеспечение

Программное обеспечение (ПО) УПП состоит из ПО контроллера управления и ПО измерительного контроллера. Учетная информация о встроенном ПО УПП приведена в таблице 1.

Таблица 1- Идентификация ПО УП

П

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения

Алгоритм вычисления цифрового идентификатора

ПО контроллера управления

ПО измерительного контроллера

UPP8531main_V200

UPP8531izm_V4

2.0

4.0

DA5AA01F

FECAE4BF

CRC32

CRC32

Метрологические характеристики УПП определены с учетом встроенного ПО модулей, установленного изготовителем, доступ ко входам программирования модулей УПП отсутствует. Версия ПО индицируется на специализированном оборудовании изготовителя. Уровень защиты ПО модулей УПП - «С» по МИ 3286-2010.

ПО хранится в энергозависимой памяти микроконтроллера. После установки (прошивки) ПО пережигается перемычка JTAG интерфейса в микроконтроллере.

Модификации УПП в зависимости от диапазона измерений входного сигнала и диапазона изменения выходного сигнала УПП приведены в таблицах 2-6.

Таблица 2 - Технические и метрологические характеристики УПП8531М/1

Выходной сигнал УПП (входной сигнал поверяемого ИП, прибора, канала телемеханики)

Входной сигнал УПП

(выходной сигнал поверяемого ИП, прибора)

диапазон

измерений

норми

рующее

значе

ние

(номи

нальное

значе

ние)

диапазон

измерений

аналого

вого

сигнала,

мА

диапазон

показаний

сигнала

интерфейса

(табло

поверяемого

прибора)

нормирующее

значение

аналогового сигнала, мА

показание

сигнала

интер

фейса

(табло

повер.

прибо

ра)

1

2

3

4

5

6

Переменный ток : 0 - 0,5 А 0 - 1,0 А 0 - 2,5 А 0 - 5,0 А

0,5 А

1.0    А 2,5 А

5.0    А

0 - 5; 4 - 20

0 - N*

5; 20

N*

Постоянный ток: от -5 до +5 мА от -20 до +20 мА

5 мА 20 мА

от -5 до +5 от -20 до +20

от -N* до +N*

5

20

N*

Напряжение переменного тока 0 - 125 В от 75 до 125 В 0 - 250 В 0 - 400 В 0 - 500 В 0 - 600 В

125 В

0 - 5; 4 - 20

0 - N*

5; 20

N*

125 В

0-5

ОТ 0,6 • N* ДО 1,0 • N*

5

N*

250 В 400 В 500 В 600 В

0 - 5; 4 - 20

0 - 250 В 0 -400 В 0 - 500 В 0 - 600 В

5; 20

250 В 400 В 500 В 600 В

Однофазная активная мощность переменного тока:

( 600 В )

( 0,5 А) ( 1,0 А ) ( 2,5 А ) ( 5,0 А )

(1)

напряжение 0 - 600 В;

ток 0 - 0,5 А 0 - 1,0 А 0 - 2,5 А 0 - 5,0 А; коэффициент мощности СОБф

1

2

3

4

5

6

Мощность: от - 300 Вт до + 300 Вт от - 600 Вт до + 600 Вт от - 1500 Вт до + 1500 Вт от - 3000 Вт до + 3000 Вт

300 Вт 600 Вт 1500 Вт 3000 Вт

ОТ - N* до +N*

N*

Трехфазная активная и реактивная мощность: линейное напряжение 0 - 120 В или фазное 0 - 70 В; ток 0 - 0,5 А 0 - 1,0 А 0 - 2,5 А 0 - 5,0 А коэффициент мощности еоБф или sin9 от - 0,5 до -1 и от 0,5 до 1;

(100 В ) ( 57,7 В )

( 0,5 А) (1,0 А ) (2,5 А)

( 5,0 А )

( 1 )

Активная мощность: от - 86,6 Вт до + 86,6 Вт от -173,2 Вт до +173,2 Вт от - 433 Вт до +433 Вт от - 866 Вт до + 866 Вт

86,6 Вт 173,2 Вт 433 Вт 866Вт

от -5 до +5; 0-2,5-5;

[0 -5; 4 -20]**

от -N* до +N* [0 - N] **

5; 20

N*

Реактивная мощность: от - 86,6 вар до + 86,6 вар от -173,2 вар до +173,2 вар от - 433 вар до +433 вар от - 866 вар до + 866 вар

86,6 вар 173,2 вар 433 вар 866 вар

от -5 до +5;

0-2,5-5; [0-5; 4-20]**

от -Ы*до +N* [0 - N] **

5; 20

N*

* N - нормирующее значение показаний табло поверяемого прибора, соответствующее номинальному значению тока, напряжения, активной (реактивной) мощности однофазной или трехфазной сети до измерительных трансформаторов при симметричной системе напряжений для трехфазной сети

** Для ИП активной и реактивной мощности с нереверсивным выходным аналоговым сигналом

Выходной сигнал УПП (входной сигнал поверяемого ИП, прибора, канала телемеханики)

Входной сигнал УПП (выходной сигнал поверяемого ИП, прибора)

диапазон

измерений

нормирующее значение (номинальное значение)

диапазон измерений аналогового сигнала, мА

диапазон показаний сигнала интерфейса (табло поверяемого прибора)

нормирующее

значение

ана-

лого-

вого

сиг

нала,

мА

показание сигнала интерфейса (табло повер. прибора)

1

2

3

4

5

6

Трехфазная активная и реактивная мощность: линейное напряжение 0 - 120 В или фазное 0 - 70В; ток 0 - 0,5 А 0 - 1,0 А 0 - 2,5 А 0 - 5,0 А коэффициент мощности еоБф или sin9 от - 0,5 до -1 и от 0,5 до 1;

( 100,0 В ) ( 57,7 В )

( 0,5 А )

( 1,0 А )

( 2,5 А )

( 5,0 А )

(1 )

Активная мощность: от - 86,6 Вт до + 86,6 Вт от - 173,2 Вт до + 173,2 Вт от - 433 Вт до + 433 Вт от - 866 Вт до + 866 Вт

86,6 Вт 173,2 Вт 433 Вт 866 Вт

от - 5 до + 5;

0 -2,5 - 5; [0-5; 4-20]**

от - N* до +N* [0 - N] **

5; 20

N*

Реактивная мощность: от - 86,6 вар до + 86,6 вар от -173,2 вар до+173,2 вар от - 433 вар до + 433 вар от - 866 вар до + 866 вар

86,6 вар 173,2 вар 433 вар 866 вар

от -5 до +5;

0 - 2,5 - 5;

[0 - 5; 4-20]**

от -N* до +N* [0 -N] **

5; 20

N*

Постоянный ток: от - 5 до + 5 мА от - 20 до + 20 мА

5 мА 20 мА

от - 5 до +5 от -20 до +20

от -N* до +N*

5

20

N*

* N - нормирующее значение показаний табло поверяемого прибора, соответствующее номинальному значению тока, активной (реактивной) мощности трехфазной сети до измерительных трансформаторов при симметричной системе напряжений.

** Для ИП активной и реактивной мощности с нереверсивным выходным аналоговым сигналом.

Выходной сигнал УПП (входной сигнал поверяемого ИП, прибора, канала телемеханики)

Входной сигнал УПП (выходной сигнал поверяемого ИП, прибора)

диапазон

измерений

нормиру

ющее

значение

(номи

нальное

значение)

диапазон

измерений

аналогового

сигнала,

мА

диапазон

показаний

сигнала

интерфейса

(табло

поверяемого

прибора)

нормирующее

значение

анало

го

вого

сиг

нала,

мА

показаний сигнала интерфейса (табло поверяемого прибора)

Переменный ток: 0 - 0,5 А 0 - 1,0 А 0 - 2,5 А 0 - 5,0 А

0,5 А

1.0    А 2,5 А

5.0    А

0 - 5; 4 -20

0 - N*

5; 20

N*

Постоянный ток: от - 5 до +5 мА от -20 до +20 мА

5 мА 20 мА

от -5 до +5 от -20 до +20

от -N* до +N*

5

20

N*

Напряжение переменного тока 0 - 125 В от 75 до 125 В 0 - 250 В 0 - 400 В 0 - 500 В 0 - 600 В

125 В

0-5; 4-20

0-N*

5; 20

N*

125 В

0-5

От 0,6N* до 1,0-N*

5

N*

250 В 400 В 500 В 600 В

0-5; 4-20

0 - 250 В 0 - 400 В 0 - 500 В 0 - 600 В

5; 20

250 В 400 В 500 В 600 В

Однофазная активная мощность переменного тока: напряжение 0 - 600 В, ток 0 - 0,5 А 0 - 1,0 А 0 - 2,5 А 0 - 5,0 А коэффициент мощности СОБф

( 600 В )

( 0,5 А ) ( 1,0 А ) ( 2,5 А ) ( 5,0 А )

(1)

Мощность: от - 300 Вт до + 300 Вт от - 600 Вт до + 600 Вт от - 1500 Вт до +1500 Вт от - 3000 Вт до + 3000 Вт

300 Вт 600 Вт 1500 Вт 3000 Вт

-

от -N* до +N*

-

N*

* N - нормирующее значение показаний табло поверяемого прибора, соответствующее номинальному значению тока, напряжения однофазной или трехфазной сети, активной мощности однофазной сети до измерительных трансформаторов.

Выходной сигнал УПП (входной сигнал поверяемого ИП, прибора)

Входной сигнал УПП (выходной сигнал поверяемого ИП,

прибора)

диапазон измерений напряжения переменного тока, В

нормирующее значение, В

диапазон измерений аналогового сигнала, мА

диапазон показаний сигнала интерфейса (табло поверяемого прибора)

нормирующее значение

аналогового сигнала, мА

показаний сигнала интерфейса (табло поверяемого прибора)

0 - 125 от 75 до 125 0 - 250 0 - 400 0 - 500 0 - 600

125

0 - 5; 4 - 20

0 - N*

5; 20

N*

125

0-5

от 0,6- N* до 1,0 • N*

5

N*

250

400

500

600

0 - 5; 4 - 20

0 - 250 В 0 - 400 В 0 - 500 В 0 - 600 В

5; 20

250 В 400 В 500 В 600 В

* N - нормирующее значение показаний табло поверяемого прибора, соответствующее номинальному значению напряжения однофазной или трехфазной сети до измерительных трансформаторов.

Таблица 6 - Технические и метрологические характеристики УПП8531М/5

Выходной сигн (входной сигнал по ИП, прибо

ал УПП

)веряемого

ра)

Входной сигнал УПП (выходной сигнал поверяемых ИП, прибора)

диапазон измерений переменного тока, А

нормирую

щее

значение,

А

диапазон

измерений

аналогового

сигнала,

мА

диапазон показаний сигнала интерфейса (табло поверяемого прибора)

нормирующее значение

анало

гового

сигнала,

мА

Показаний сигнала интерфейса (табло поверяемого прибора)

1

2

3

4

5

6

0 - 0,5 0 - 1,0 0 - 2,5 0 - 5,0

0,5

1,0

2,5

5,0

0 - 5; 4 - 20

0 - N*

5; 20

N*

* N - нормирующее значение показаний табло поверяемого прибора, соответствующее номинальному значению тока однофазной или трехфазной сети до измерительных трансформаторов_

Пределы допускаемой основной приведенной погрешности (далее - основной погрешности) УПП в процентах от нормирующих значений, указанных в таблицах 2-6    ± 0,15

Основная погрешность УПП при измерении постоянного тока в режиме "мА" в процентах от нормирующих значений, указанных в таблицах 2-6    ± 0,05

Основная погрешность сигнала постоянного тока, подаваемого от УПП на вход канала телемеханики для УПП8531/1-УПП8531М/3, в процентах от нормирующего значения 5 или 20 мА

Пределы допускаемых дополнительных приведенных погрешностей УПП в процентах от нормирующих значений, указанных в таблицах 2-6:

± 0,05

- при изменении температуры окружающего воздуха от (20 ± 5) °С до 10 °С и 35 °С на каждые 10 °С

±0,15 (± 0,05 для постоянного тока)

-    при влиянии внешнего однородного магнитного поля переменного тока частотой 50 Гц (постоянного тока) с магнитной индукцией 0,5 мТл при самом неблагоприятном направлении

и фазе магнитного поля

± 0,3 (± 0,05) ± 0,07 (+ 0,03)

± 0,15

-    при изменении напряжения питания от номинального значения 220 В до 242 В и 187 В

-    при изменении коэффициента мощности в диапазоне от 1 до

0,5 при индуктивном и емкостном виде нагрузки для прямого и обратного направления трехфазной мощности для УПП8531М/1, УПП8531М/2

Питание: напряжение , В частота, Гц

+22

220733

50 ± 0,5

Потребляемая мощность от цепи питания, ВА, не более    170 Рабочие условия применения:

-    температура окружающего воздуха, °С    от 10 до 35

-    относительная влажность    75 % при 30 °С Габаритные размеры, мм, не более    560x500x210 Масса, кг, не более

для УПП8531М/1, УПП8531М/2    17

для УПП8531М/3 - УПП8531М/5    14

Средний срок службы, лет, не менее    10

Гарантийный срок эксплуатации, мес    18

Средняя наработка на отказ, ч, не менее    25000 Степень защиты от поражения электрическим током по ГОСТ 12.2.091-2002 оборудование класса I

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель УПП и на эксплуатационную документацию способом, аналогичным с выполнением других надписей и знаков.

всего листов 11

Комплектность

Комплектность приведена в таблице 7.

Таблица 7

Обозначение

Наименование

Количество

ЗЭП 499 311

Установка поверочная переносная УПП8531М

УПП8531М/1

УПП8531М/2

УПП8531М3

УПП8531М/4

УПП8531М/5

5ЭП.503.331

Жгут № 1

1

1

-

-

-

5ЭП.503.332

Жгут № 2

1

1

-

-

-

5ЭП.503.333

Жгут № 3

1*

1*

-

-

-

5ЭП.503.334

Жгут № 4

-

-

1

-

-

5ЭП.503.335

Жгут № 5

-

-

1

-

-

5ЭП.503.336

Жгут № 6

-

-

-

1

-

5ЭП.503.337

Жгут № 7

-

-

-

1

-

5ЭП.503.338

Жгут № 8

-

-

-

-

1

5ЭП.503.339

Жгут № 9

-

-

-

1

5ЭП.300.310

Заглушка

1

1

1

1

1

ЗЭП 499.311 ПС

Паспорт

1

1

1

1

1

ЗЭП 499 311 РЭ

Руководство по эксплуатации

1

1

1

1

1

МП.ВТ.151-2006

Методика поверки

1

1

1

1

1

5ЭП.503.161

Кабель сетевой

1

1

1

1

1

* По заказу поставляются жгуты для поверки других типов ИП и приборов, по конструкции аналогичные жгуту № 3.

Поверка

Поверка осуществляется в соответствии с документом «Установки поверочные переносные УПП8531М. Методика поверки МП. ВТ. 151 - 2006»

Перечень основного оборудования для поверки:

-    преобразователь измерительный эталонный ЦП7009, диапазоны измерений: напряжения - от 0 до 100 В, тока - от 0 до 5 А, частота входных сигналов - от 45 до 65 Гц, основная погрешность ± 0,05 %;

-    установка поверочная полуавтоматическая универсальная УППУ-1М, диапазоны измерений: ток от 10 мА до 10 А, напряжение от 1 до 750 В, пределы допускаемой основной приведенной погрешности по току и напряжению ±0,03 %; по мощности ± 0,04%;

-    калибратор программируемый П320, диапазон изменений калиброванных токов от 10-9 до 10-1 А, основная погрешность ± 0,015 %;

-    компаратор напряжений Р3003, диапазон измерений от 0,01 мВ до 11,11 В, класс точности 0,0005;

-    магазин сопротивлений РЗЗ, диапазон сопротивлений от 0,1 до 99999,9 Ом, класс точности 0,2;

-    мера электрического сопротивления однозначная Р3030, сопротивление 100 Ом, класс точности 0,002.

Нормативные технические документы, устанавливающие требования к установкам поверочным переносным УПП8531М

ГОСТ 12997-84. Изделия ГСП. Общие технические условия;

ГОСТ 12.2.091-2002. Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Общие требования;

ТУ BY 300080696.032-2006. Установки поверочные переносные УПП8531М. Технические условия;

МП. ВТ. 151 - 2006. Установки поверочные переносные УПП8531М. Методика поверки.

Рекомендации к применению

выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

Зарегистрировано поверок 796
Поверителей 43
Актуальность данных 18.11.2024
Поверители
ФБУ "Ростест-Москва"
308 поверок
ФБУ "Тверской ЦСМ"
74 поверки
ФГУ "Нижегородский ЦСМ"
74 поверки
ФБУ "Уралтест"
67 поверок
ФБУ "Тюменский ЦСМ"
48 поверок
ФБУ "ЦСМ Республики Башкортостан"
30 поверок
ФБУ "ТАМБОВСКИЙ ЦСМ"
19 поверок
ФБУ "ПЕРМСКИЙ ЦСМ"
16 поверок
ФБУ "Краснодарский ЦСМ"
14 поверок
ФБУ "КОСТРОМСКОЙ ЦСМ"
13 поверок
ФБУ "Саратовский ЦСМ им.Б.А.Дубовикова"
12 поверок
ООО "НИЦ "ЭНЕРГО"
12 поверок
ФБУ «Удмуртский ЦСМ»
11 поверок
ФБУ "УЛЬЯНОВСКИЙ ЦСМ"
11 поверок
ФБУ "ОРЕНБУРГСКИЙ ЦСМ"
10 поверок
ФБУ "Иркутский ЦСМ"
8 поверок
ФБУ "АСТРАХАНСКИЙ ЦСМ"
7 поверок
ФБУ «Приморский ЦСМ»
5 поверок
ФБУ "Карельский ЦСМ"
5 поверок
ФГУ "Мордовский ЦСМ"
5 поверок
ФБУ "КЕМЕРОВСКИЙ ЦСМ"
4 поверки
ФБУ "Челябинский ЦСМ"
4 поверки
ФГУ "Марийский ЦСМ"
4 поверки
АО "СИБИАЦ"
3 поверки
ФГУП "ВНИИМ им.Д.И.Менделеева"
3 поверки
ФГУП "ВНИИМС"
3 поверки
ФБУ "МАГАДАНСКИЙ ЦСМ"
3 поверки
ФБУ «Белгородский ЦСМ»
3 поверки
ООО "ИНЖЕНЕРНЫЙ ЦЕНТР "МЕТРОЛОГИЯ И ИЗМЕРИТЕЛЬНЫЕ ТЕХНОЛОГИИ" (ИЦ МИТ)
2 поверки
ФБУ "ЦСМ Московской области", пос. Менделеево
2 поверки
ФБУ "Самарский ЦСМ"
2 поверки
ФГУ "Новосибирский ЦСМ"
2 поверки
ФБУ "ЯРОСЛАВСКИЙ ЦСМ"
2 поверки
ФБУ «Тульский ЦСМ»
1 поверка
ФБУ «Тест-С.-Петербург»
1 поверка
ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ"
1 поверка
ООО "НМОП"
1 поверка
ФБУ "ХАБАРОВСКИЙ ЦСМ"
1 поверка
ООО "ИТЦ УРАЛЭНЕРГОИНЖИНИРИНГ"
1 поверка
ФБУ "ЗАБАЙКАЛЬСКИЙ ЦСМ"
1 поверка
ФБУ "ТОМСКИЙ ЦСМ"
1 поверка
ФГУ "Пензенский ЦСМ"
1 поверка
ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ"
1 поверка
35361-12
Номер в ГРСИ РФ:
35361-12
Производитель / заявитель:
ООО "МНПП "Электроприбор", Беларусь, г.Витебск
Год регистрации:
2012
Cрок действия реестра:
11.09.2017
Похожие СИ
93725-24
93725-24
2024
Общество с ограниченной ответственностью "ЭлМетро Групп" (ООО "ЭлМетро Групп"), г. Челябинск
Срок действия реестра: 15.11.2029
93726-24
93726-24
2024
Общество с ограниченной ответственностью "Форт-Телеком" (ООО "Форт-Телеком"), г. Пермь
Срок действия реестра: 15.11.2029
93727-24
93727-24
2024
Общество с ограниченной ответственностью "ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПСКОВ ЭКОЛОГИЯ" (ООО "ПО Псков Экология"), г. Псков
Срок действия реестра: 15.11.2029
93728-24
93728-24
2024
Shaanxi Far-Citech Instrument & Equipment Co., Ltd., Китай; производственная площадка Beijing NordTech Instrument & Meter Co., Ltd., Китай
Срок действия реестра: 15.11.2029
93729-24
93729-24
2024
Акционерное общество "СИНТЭП" (АО "СИНТЭП"), г. Новосибирск
Срок действия реестра: 15.11.2029
93730-24
93730-24
2024
SHANGHAI UNI-STAR TOOLS COMPANY, КНР
Срок действия реестра: 15.11.2029
93733-24
93733-24
2024
Hitachi High-Tech Science Corporation, Япония
Срок действия реестра: 15.11.2029
93734-24
93734-24
2024
Chongqing Silian Measurement and Control Technology Co., Ltd., Китай
Срок действия реестра: 15.11.2029
93753-24
93753-24
2024
Thermal Instrument India Pvt. Ltd., Индия
Срок действия реестра: 15.11.2029
93755-24
93755-24
2024
SHIJIAZHUANG HANDI TECHNOLOGY CO., LTD, Китай
Срок действия реестра: 15.11.2029
