| Номер в госреестре | 35362-13 |
| Наименование СИ | Системы лазерные измерительные |
| Обозначение типа СИ | XL-80 |
| Изготовитель | "Renishaw plc", Великобритания |
| Год регистрации | 2013 |
| Срок свидетельства | 01.02.2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Системы лазерные измерительные XL-80 (далее - системы) предназначены для измерений линейных и угловых перемещений, а также определения, на их основе, геометрических и динамических параметров элементов машин и станков.
Принцип действия систем основан на интерференционном методе измерений перемещений, с использованием стабилизированного по частоте гелий-неонового лазера с круговой поляризацией излучения. Пучок излучения лазера разделяется на две ортогональные линейно-поляризованные составляющие, которые после прохождения через оптические элементы, формирующие интерференцию, поступают на поляризационные анализаторы и фотоприемники. Сигналы с фотоприемников используются для определения значения и направления измеряемых перемещений. Обработка измерительной информации осуществляется персональным компьютером (ПК), оснащенным специализированным программным обеспечением (ПО).
Конструктивно системы состоят из лазерного блока и наборов оптических элементов, предназначенных для выполнения различных видов измерений. Номенклатура наборов определяется по согласованию с заказчиком и зависит от поставленных измерительных задач. В состав систем входит комплект приспособлений для крепления лазерного блока и оптических элементов. Для учета влияния на результаты измерений параметров окружающей среды (температура, давление и влажность воздуха, температура измеряемого объекта) системы оснащены блоками компенсации XC-80. Лазерный блок и блок компенсации соединяются с ПК при помощи USB кабелей.

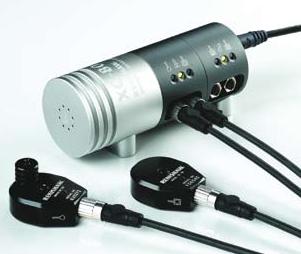

На рисунке 1 представлен общий вид лазерного блока, на рисунке 2 - блока компенсации.
В системах используется автономное специализированное ПО Laser XLTM , включающее в себя модули для измерений линейных и угловых перемещений и определения, на их основе, геометрических и динамических параметров элементов машин и станков.
ПО предназначено для сбора и обработки измерительной информации, полученной от лазерного блока и блока компенсации, управления процессом измерений и отображения результатов измерений на дисплее ПК. Полученные данные могут быть сохранены и экспортированы в файлы обменных форматов.
Для защиты системы от несанкционированного вмешательства, которое может привести к искажению результатов измерений, предусмотрена функция защиты кода встроенного ПО и пломбирование лазерного блока.
Для защиты внешнего программного обеспечения от несанкционированного вмешательства предусмотрена защита в виде файла лицензии, предоставляемого пользователю поставщиком системы.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Идентификационные данные программного обеспечения приведены в таблице 1.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификаци онный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Автономное программное обеспечение | Laser XLTM | 20.02 | B79C294FCB9AC D9B5E5407B9266 C9A4B | MD5 |
При нормировании метрологических характеристик было учтено влияние программного обеспечения.
| Наименование характеристики | Значение |
| Диапазон измерений линейных перемещений, м | от 0 до 80 |
| Диапазон измерений угловых перемещений, мм/м | ±175 |
| Пределы допускаемой абсолютной погрешности измерений | ±0,5L, где L - измеряемое пере |
| линейных перемещений, мкм | мещение, м. |
| Пределы допускаемой абсолютной погрешности измерений | ±(0,5 + 0,006-H + 0,1M), где H - |
| угловых перемещений, мкм/м | измеряемое перемещение, мм/м; |
| M - расстояние до измеряемого | |
| объекта, м. | |
| Класс лазера по IEC 60825-1(2007) | кл. 2 |
| Мощность лазерного излучения, мВт, не более | 1,0 |
| Номинальное значение длины волны излучения, нм | 633 |
| Электропитание: | |
| - напряжение, В | от 90 до 264 |
| - частота, Г ц | от 50 до 60 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от 0 до 40 |
| - относительная влажность воздуха (без конденсации), %, не | |
| более | 95 |
| Габаритные размеры, мм, не более: | |
| - лазерный блок | 214х120х70 |
| - блок компенсации | 052х130 |
| Масса, кг, не более: | |
| - лазерный блок | 1,85 |
| - блок компенсации | 0,55 |
| Средний срок службы, лет | 12 |
| Средняя наработка на отказ, ч | 6000 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом, а также на маркировочной шильде на корпусе лазерного блока.
| Наименование | Количество, шт. |
| Лазерный блок | 1 |
| Блок компенсации (с комплектом датчиков) | 1 |
| Блок питания | 1 |
| Комплект оптических элементов для измерений линейных перемещений | 1 |
| Комплект оптических элементов для измерений угловых перемещений* | 1 |
| Комплект оптических элементов для измерений отклонений от прямолинейности* | 1 |
| Комплект оптических элементов для измерений отклонений от плоскостности* | 1 |
| Устройство QC10 ballbar* | 1 |
| Устройство XR20-W* | 1 |
| Штатив для крепления лазерного блока* | 1 |
| Комплект приспособлений для крепления оптических элементов (состав определяется по согласованию с заказчиком) | 1 |
| Чемодан для хранения и транспортировки системы | 1 |
| Комплект соединительных кабелей | 1 |
| Руководство по эксплуатации (на CD) | 1 |
| Комплект ПО (на CD) | 1 |
| Методика поверки МП 2511/0010-12 | 1 |
* - поставляется по согласованию с заказчиком.
осуществляется по методике поверки МП 2511/0010-12 «Системы лазерные измерительные XL-80. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в декабре 2012 г.
Основные средства поверки: компаратор лазерный интерференционный тридцатиметровый, входящий в состав Государственного первичного эталона единицы длины - метра ГЭТ 2-2010; Государственный первичный эталон единицы плоского угла ГЭТ 22-80.
приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к системам лазерным измерительным XL-80
1. МИ 2060-90. «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-6 ... 50 м и длин волн в диапазоне 0,2.50 мкм».
2. ГОСТ 8.016-81 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла».
3. Техническая документация фирмы-изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
всего листов 5
| Зарегистрировано поверок | 312 |
| Поверителей | 3 |
| Актуальность данных | 19.11.2024 |
