Государственный реестр средств измерений

Трансформаторы тока встроенные JR 0,5, 35406-12

35406-12
Представляют собой масштабные преобразователи и предназначены для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления в установках переменного тока промышленной частоты.
Документы
Карточка СИ
Номер в госреестре 35406-12
Наименование СИ Трансформаторы тока встроенные
Обозначение типа СИ JR 0,5
Изготовитель "EPRO Gallspach GmbH", Австрия
Год регистрации 2012
Срок свидетельства 23.03.2017
МПИ (интервал между поверками) 8 лет
Стоимость поверки Узнать стоимость
Описание типа скачать

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы тока встроенные JR 0,5 Назначение средства измерений

Трансформаторы тока встроенные JR 0,5 (далее по тексту - трансформаторы тока) предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

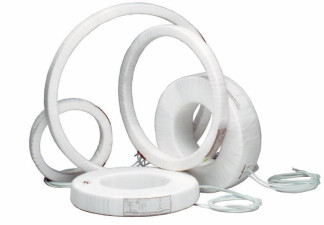

Трансформаторы тока встроенные JR 0,5 представляют собой кольцевой магнитный сердечник, заключенный в пластмассовый изолирующий корпус. Трансформаторы тока JR 0,5 не имеют встроенной первичной обмотки, функцию первичной обмотки выполняют сборные шина или кабель соответствующего размера, проходящие через отверстие токопровода.

Принцип действия трансформаторов тока заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечения электрической изоляции измерительных устройств от цепей высокого напряжения.

Технические характеристики

Основные метрологические и технические характеристики трансформаторов тока встроенных JR 0,5 представлены в таблице 1

Таблица 1 - Основные метрологические и технические характеристики трансформаторов тока встроенных JR 0,5_

Характеристика

Значение

Номинальное рабочее напряжение, кВ

0,66

Наибольшее рабочее напряжение, кВ

0,72

Номинальный первичный ток, А

от 50 до 10000

Номинальный вторичный ток, А

1; 5

Номинальная вторичная нагрузка, В-А

от 1 до 100

Классы точности измерительной вторичной обмотки

0,2; 0,2S; 0,5; 0,5S; 1,0; 3,0

Классы точности защитной вторичной обмотки

5P; 10P

Характеристика

Значение

Номинальный коэффициент безопасности приборов вторичной обмотки для измерений

от 3 до 25

Номинальная предельная кратность вторичных обмоток для защиты

от 3 до 30

Номинальная частота, Гц

50; 60

Габаритные размеры:

-    внешний диаметр, мм, не более

-    внутренний диаметр, мм, не менее

-    толщина, мм, не более

800

50

300

Масса, кг, не более

250

Климатическое исполнение по ГОСТ 15150-69

У3

Знак утверждения типа

Знак утверждения типа наносят на титульный лист паспорта типографским способом и на корпус трансформатора методом трафаретной печати.

Комплектность

В комплект поставки входят:

-    трансформатор тока встроенный JR 0,5

1 шт. 1 экз. 1 экз.

-    паспорт

-    руководство по эксплуатации (по требованию заказчика)

Поверка

осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Перечень основных средств, применяемых при поверке:

-    трансформатор тока измерительный лабораторный ТТИ-5000.5 номинальные значения первичного тока, А: от 5 до 5000

класс точности: 0,05

-    трансформатор тока измерительный эталонный NCD номинальные значения первичного тока, кА: от 5 до 30 класс точности: 0,05

-    прибор сравнения КНТ-03

предел измерения токовой погрешности, %: ± 19,99; предел измерения угловой погрешности, угловых мин: ± 1999

-    магазин сопротивлений нагрузочный трансформаторов тока НТТ номинальные величины нагрузки, В-А: от 1,75 до 50

Сведения о методах измерений

Методы измерений с помощью трансформаторов тока встроенных JR 0,5 указаны в документе «Трансформаторы тока встроенные JR 0,5. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к трансформаторам тока встроенным JR 0,5

ГОСТ 7746-2001 «ГСИ. Трансформаторы тока. Общие технические условия».

ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Техническая документация фирмы-изготовителя.

Рекомендации к применению

- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
