| Номер в госреестре | 35407-12 |
| Наименование СИ | Измерители веса гидравлические электронные |
| Обозначение типа СИ | ГИВ-1Э |
| Изготовитель | Акционерное общество «Сафоновский завод «Теплоконтроль» (АО «Сафоновский завод «Теплоконтроль»), Смоленская обл., г. Сафоново |
| Год регистрации | 2012 |
| Срок свидетельства | 07.09.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

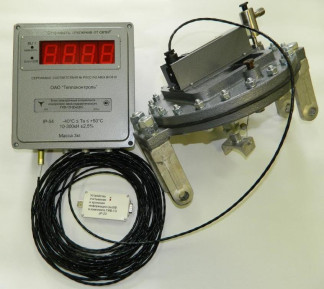

Измеритель веса гидравлический электронный ГИВ-1Э (далее измеритель) предназначен для измерения силы натяжения неподвижного конца талевого каната подъемных механизмов в процессе ремонта или бурения скважин.
Принцип действия измерителя основан на преобразовании усилия натяжения Q (2) талевого каната преломленного между крайними опорами на корпусе (1) и средней опорой (3), опирающейся на мембрану (4), в давление в камере трансформатора и последующем непрерывном пропорциональном преобразовании датчиком давления (5) в унифицированный выходной сигнал постоянного тока (4-20) мА.
Давление в камере и усилие натяжения каната связаны зависимостью:
P=(2Q/F)x cos а, где F - эффективная площадь мембраны; а - угол преломления каната.
Конструктивно измеритель состоит из трансформатора давления с датчиком давления МТ 100М, блока электронного с устройством индикации и устройства считывания и хранения информации.
Электрический сигнал с датчика давления МТ-100М поступает в процессор электронного блока, в котором происходит обработка сигнала с последующей индикацией результата измерений на устройстве индикации.
Сведения об идентификационных данных (признаках) встроенного ПО на основе микроконтроллера._
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер программного обеспечения) | Цифровой индикатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового индикатора программного обеспечения |
| Dinometr | Dinometr | v 0.1.0.0 | 27CE A5F6 | CRC32 |
Лист № 2 Всего листов 5
Сведения об идентификационных данных (признаках) внешнего ПО на основе компьютера.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер программного обеспечения) | Цифровой индикатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифро-вого индикатора программного обеспечения |
| Calibration | Calibration | v 1.0.0.0 | 97А06624 | CRC32 |
Защита программного обеспечения измерителя соответствует уровню «А» защиты от непреднамеренных и преднамеренных изменений ПО средства измерений в соответствии с МИ 3286-2010.
Обработка метрологических данных происходит на основе жестко определенного алгоритма без возможности его модернизации.
Лист № 3 Всего листов 5
Крышка блока электронного пломбируется мастичной пломбой на одном из крепежных винтов, положение упора трансформатора - навесной свинцовой пломбой (рис. 1).
1 Диапазоны измерений силы, возникающие в точке преломления неподвижного конца талевого каната и диаметры канатов указаны в таблице 1.
Таблица 1
| Обозначение измерителя | Диаметр каната, мм | Диапазоны измерений силы натяжения неподвижного конца каната, кН |
| ГИВ-1Э | 19 | 10-60; 10-80; 10-100 |
| 22 | 10-125; 10-200 | |
| 25 | 10-250 | |
| 28 | 10-250 | |
| 32 | 10-300 | |
| 35 | 10-300 | |
| 38 | 10-300 |
± 2,5
± 0,5
24 +2,4 ^-3,6
24
15
в таблице 2
2 Пределы допускаемой основной приведенной погрешности, % от нормируемого диапазона измерений
3 Пределы допускаемой дополнительной погрешности при изменении температуры окружающего воздуха от (20 ±5) °С на каждые 10 °С, % от нормируемого диапазона измерений
4 Напряжение питания постоянного тока, В
5 Потребляемая мощность, Вт
6 Длина линии связи электронного блока с датчиком давления, м
7 Г абаритные размеры и масса составных частей измерителя указаны
Таблица 2
| Название и обозначение | Г абаритные размеры, мм, не более | Масса, кг, не более |
| Блок электронный | 250х230х75 | 3,0 |
| Устройство считывания и хранения информации (УСХИ) | 105х48х17 | 0,1 |
| Трансформатор давления с датчиком давления МТ 100М | 270х350х230 | 18 |
8 Рабочие условия эксплуатации:
- температура окружающего воздуха, °С блок электронный и трансформатор давления
с датчиком давления МТ 100М от минус 40 до плюс 50
устройство считывания и хранения информации от минус 20 до плюс 40
- относительная влажность воздуха, % 98 при 25 °С
9 Средняя наработка на отказ, ч, не менее 40000
10 Средний срок службы, лет, не менее 8 Уровень и вид взрывозащиты:
- блок электронный по ГОСТ 12.2.020, ГОСТ Р 51330.10 - [Ех1Ь] IIC
- датчик давления МТ-100М по ГОСТ Р 51330.10 - ОЕхia ПСТ5Х
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом, на лицевую панель блока электронного фотохимическим и на маркировочную табличку трансформатора гравировкой.
Комплектность поставки измерителя соответствует указанному в таблице 3. Таблица 3
| Наименование | Обозначение | Количество |
| Блок электронный | СНИЦ.426 439.001 | 1 |
| Трансформатор давления с датчиком давления МТ 100М | СНИЦ.423 311.005 | 1 |
| Устройство считывания и хранения информации (УСХИ) | СНИЦ.426 439.002* | 1 |
| Пресс-бачок | СНИЦ.302 440.010 | 1 |
| Руководство по эксплуатации «Измерители веса гидравлические электронные ГИВ-1Э» | СНИЦ.423 316.001 РЭ | 1 |
| Руководство по эксплуатации датчиков давления МТ 100М | ГКМТ 406233.091 РЭ | 1 |
| «Измерители веса гидравлические электронные ГИВ-1Э. Методика поверки» | МП СМ-003-2012 | 1 |
| Комплект запасных частей и принадлежностей | СНИЦ.426 439.001 ЗИ | 1 |
| Блок питания 24 В | 1 | |
| Компакт - диск | CD-R | 1 |
| * При поставке в один адрес не менее 5 измерителей допускается прилагать 1 УСХИ | ||
осуществляется по документу МП СМ-003-2012 «Измерители веса гидравлические электронные ГИВ-1Э. Методика поверки», утвержденному ГЦИ СИ ФБУ «Смоленский ЦСМ» 09.07.2012 г.
При проведении поверки применяется следующие основные средства измерений:
- машина испытательная гидравлическая ГМС-50, предельная нагрузка до 500 кН, КТ 1.
Методы измерений приводятся в руководстве по эксплуатации «Измерители веса гидравлические электронные ГИВ-1Э» СНИЦ.423 316.001 РЭ.
Нормативные и технические документы, устанавливающие требования к измерителям веса гидравлическим электронным ГИВ-1Э
ГОСТ Р 8.663-2009 «ГСИ. Государственная поверочная схема для средств измерений
силы»;
Технические условия СНИЦ.423 316.001 ТУ «Измерители веса гидравлические электронные ГИВ-1Э».
осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта
| Зарегистрировано поверок | 12 |
| Поверителей | 2 |
| Актуальность данных | 19.11.2024 |
