Преобразователи давления ТП-140Д и ТП-140Д(М), 35498-12

Назначение

Преобразователи давления ТП-140Д и ТП-140Д(М) (далее - преобразователи) предназначены для измерения величины избыточного давления.

Описание

Принцип действия преобразователей основан на следующем.

Преобразователи устанавливаются на трубопровод, давление в котором необходимо контролировать, производят измерение величины давления и, используя данные, внесенные при калибровке и хранящиеся в его энергонезависимой памяти, производят вычисление реальной величины измеряемого давления.

Отличие преобразователя давления ТП-140Д от ТП-140Д(М) заключается в том, что в случае применения первого, преобразователь устанавливается на трубопровод через переходной штуцер. Преобразователь давления ТП-140Д(М) имеет возможность установки на трубопровод без разделителя сред. Измерительная информация преобразуется в цифровой код. Передача измерительной информации по кабелю связи осуществляется по интерфейсу RS-485 с использованием стандартного протокола MODBUS.

Преобразователи состоят из стального корпуса цилиндрической формы со встроенным тензометрическим мостом, источника опорного напряжения, микроконтроллера, преобразователя величины измеренного значения давления из аналогового электрического сигнала в цифровой код для передачи по линии связи или дальнейшего использования в системе автоматизированного управления технологическим процессом.

Программное обеспечение

Преобразователи давления ТП-140Д и ТП-140Д(М) имеют встроенное ПО. ПО выполняет следующие функции:

-    инициализация периферийных модулей, расположенных на кристалле микроконтроллера (АЦП, ЦАП, интерфейс RS-485);

-    измерение сигналов тензометрического моста;

-    преобразование сигналов АЦП в стандартные единицы измерений Па (паскаль) и сохранение результата;

-    обработка сообщений протокола MODBUS RTU/ASCII;

-    вычисление и сохранение контрольной суммы исполняемого кода;

-    сохранение и защита от изменения калибровочных данных в энергонезависимой па-

мяти микроконтроллера.

_Идентификационные данные программного обеспечения:

Влияние программного обеспечения на метрологические характеристики СИ:

- дополнительная погрешность, вносимая ПО, составляет 5=0,098 %

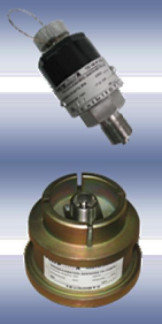

Фото 2 - Фотография общего вида преобразователей давления ТП-140Д(М)

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - С

Технические характеристики

Диапазон измерений преобразователей:

-    наименьший предел измерений (НмПИ), МПа:    1,5;

-    наибольший предел измерений (НПИ), МПа:    100 Предел допускаемой основной приведенной погрешности измерения, в % от НПИ: ±1,5 Цена деления выдаваемого в цифровом коде для индикации величины давления, МПа: 0,1 Разрядность величин, выдаваемых в цифровом коде для индикации на дисплее при измерении давления, единиц: 4

Вариация выходного сигнала не должна превышать 0,75 предела допускаемой основной приведенной погрешности измерения.

Дополнительная погрешность, вызванная изменением температуры окружающего воздуха на каждые 10 °С, в % от НПИ, не более:    0,75

Порог реагирования преобразователя, МПа, не более:    0,1

Предельно допустимая величина давления, при которой сохраняются метрологические характеристики преобразователей, в % от НПИ:    110

Параметры электрического питания преобразователя от внешнего источника постоянного тока:

-    номинальное напряжение постоянного тока, В:    12±3;

-    максимальная потребляемая мощность, Вт, не более:    0,75

Диапазон рабочих температур, °С:

Относительная влажность воздуха при +35 °С, %, не более:

Г абаритные размеры преобразователей представлены в таблице 1. Таблица 1

Масса преобразователей представлена в таблице 2. Таблица 2

Максимальная длина линии связи преобразователя при передаче цифрового сигнала к приборам обработки или отображения, м, не более:    50

-50...+50 98

Преобразователи в упаковке для транспортирования должны выдерживать без повреждения:

-    транспортную тряску при частоте ударов 70 - 120 ударов в мин с ускорением, м/с , не менее: 30

-    температуру окружающей среды, °С:    от -50 до +50

-    относительную влажность при +35 °С, %, не более:    95±3

Вероятность безотказной работы за 10000 час:    0,95

Средний срок службы, лет, не менее:    8

По устойчивости к климатическим воздействиям преобразователи давления ТП-140Д и ТП-140Д(М) соответствуют исполнению УХЛ по ГОСТ 15150 (Д3 по ГОСТ 52931-2008).

По устойчивости и прочности к воздействию синусоидальных вибраций высокой частоты (с частотой перехода от 57 до 62 Гц) датчики соответствуют исполнению L3 по ГОСТ Р 52931.

Наружные оболочки (корпусы) преобразователей обеспечивают следующие степени защиты по ГОСТ 14254, не ниже:

-    преобразователь давления ТП-140Д    IP54;

-    преобразователь давления ТП-140Д(М)    IP67.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист эксплуатационной документации и на табличку преобразователей давления ТП-140Д и ТП-140Д(М), расположенную на их корпусе.

Способ нанесения знака утверждения типа на эксплуатационную документацию - типографский, на табличку преобразователей давления ТП-140Д и ТП-140Д(М) - фотохимическое печатание (штемпелевание) или другим способом.

Комплектность

В комплект поставки преобразователей давления ТП-140Д и ТП-140Д(М) входят:

-    преобразователь;

-    кабель связи;

-    паспорт;

-    руководство по эксплуатации;

-    методика поверки;

-    блок автономного источника постоянного электрического тока питания преобразователя - по специальному заказу;

-    модуль управления МУ-140 - по специальному заказу;

-    программное обеспечение для ПК;

-    тара упаковочная.

Поверка

осуществляется по методике «Рекомендация. ГСИ. Преобразователи давления ТП-140Д и ТП-140Д(М). Методика поверки ПЛА140.202.000.000МП», утвержденной ГЦИ СИ ФБУ «ЦСМ Татарстан» 12 июля 2012 года.

Перечень основных средств поверки (эталонов), применяемых для поверки преобразователей давления ТП-140Д и ТП-140Д(М):

-    манометр избыточного давления грузопоршневой МП-2500 класса точности 0,05.

Сведения о методах измерений

Методы измерений содержатся в руководстве по эксплуатации ПЛА140.202.000.000РЭ.

Нормативные и технические документы, устанавливающие требования к преобразователям давления ТП-140Д и ТП-140Д(М)

1    ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».

2    ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия»

3    ГОСТ 8.017-79 «Государственная система обеспечения единства измерений. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа».

4    Технические условия ТУ 4212-002-56347017-2012 «Преобразователи давления ТП-140Д и ТП-140Д(М)».

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
