Устройства для измерений углов установки колес и положения осей грузовых автотранспортных средств Laser AM, мод. AW1D, AW2D, AWF3D, AWF3-DG/MB, AWF4D, AWF5D, AM TC BASIC K, AM TC ADVANCED K, AM 1840 K, F 3 D, 35661-12

Назначение

Устройства для измерений углов установки колес и положения осей грузовых автотранспортных средств серии Laser AM, модели: AW1D, AW2D, AWF3D, AWF3-DG/MB, AWF4D, AWF5D, AM TC BASIC K, AM TC ADVANCED K, AM 1840 K, F 3 D, предназначены для измерений углов установки управляемых и неуправляемых колес и положения осей любых типов грузовых автотранспортных средств и автобусов.

Устройства обеспечивают измерение следующих основных параметров подвески автотранспортных средств:

углов развала колес;

углов продольного наклона оси поворота управляемых колес автомобилей; углов поперечного наклона оси поворота управляемых колес автомобилей; углов схождения колес;

координат и положения в пространстве осей диагностируемого

автотранспортного средства.

Описание

Действие устройств для измерений углов установки колес и положения осей грузовых автотранспортных средств серии Laser AM, модели: AW1D, AW2D, AWF3D, AWF3-DG/MB, AWF4D, AWF5D, AM TC BASIC K, AM TC ADVANCED K, AM 1840 K, F 3 D основано на измерении угловых параметров, определяющих положение колес и осей грузовых автотранспортных средств, с помощью прецизионных датчиков и специальных измерительных узлов и шкал.

За измерительную базу принимается осевая линия (ось симметрии рамы) грузового автотранспортного средства, которая должна совпадать с вектором направления движения. Эта линия определяется с помощью самоцентрирующихся держателей и шкал, которые подвешиваются за раму автомобиля, спереди и сзади. Сменные измерительные блоки устройства крепятся при помощи универсальных адаптеров на ободы дисков правого и левого колеса, а лазерный луч проецируется на шкалы.

Устройства для измерений углов установки колес и положения осей грузовых автотранспортных средств серии Laser AM содержат оптическую лазерную систему (класс 2 в соответствии со стандартами IEC 60825-1 «Безопасность лазерных изделий»), систему датчиков, комплект вспомогательных устройств и приспособлений.

Конструктивно измерительная система устройств данной серии выполнена в виде сменных блоков. Система для измерений углов установки колес в продольной плоскости и система измерений углов установки колес в вертикальной плоскости выполнены в виде отдельных сменных блоков, устанавливаемых на оси универсальных адаптеров. Сменные измерительные блоки, выполненные в виде законченных модулей, размещены в корпусах специальной формы. При этом форма и размеры измерительных блоков выбираются исходя из особенностей их размещения на колесах диагностируемого автомобиля.

Модель устройств Laser AM отличаются друг от друга сменными измерительными блоками.

Модель AW1D - имеет лазерный блок для измерений углов установки колес в продольной плоскости

Модель A W2D - имеет лазерный блок для измерений углов установки колес в продольной плоскости и механический блок для измерений углов установки колес в вертикальной плоскости.

Лист № 2 Всего листов 4

Модель AWF3D, AWF3-DG/MB - имеют два лазерных блока для измерений углов установки колес в продольной плоскости и механический блок для измерений углов установки колес в вертикальной плоскости.

Модель AWF4D - имеет лазерный блок для измерений углов установки колес в продольной плоскости и механический блок для измерений углов установки колес в вертикальной плоскости.

Модель AWF5D - имеет два лазерных блока для измерений углов установки колес в продольной плоскости и механический блок для измерений углов установки колес в вертикальной плоскости.

Модель AM TC BASIC K - имеет механический угломер.

Модель AM TC ADVANCED K - имеет электронный угломер.

Модель F 3 D - имеет один лазерный блок для измерений углов установки колес в продольной плоскости.

Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится пломбирование стыка между деталями корпуса измерительных блоков, а также одного из винтов внутри каждого блока.

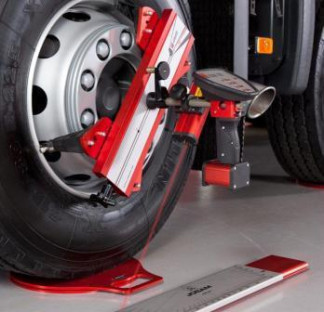

Общий вид устройств для измерений углов установки колес и положения осей грузовых автотранспортных средств серии Laser AM, модели: AW1D, AW2D, AWF3D, AWF3-DG/MB, AWF4D, AWF5D, AM TC BASIC K, AM TC ADVANCED K, AM 1840 K, F 3 D:

Технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и панель измерительного блока методом печати.

*- по требованию заказчика

Поверка

осуществляется в соответствии с МП АПМ 39-12 «Устройства для измерений углов установки колес и положения осей грузовых автотранспортных средств серии Laser AM, модели: AW1D, AW2D, AWF3D, AWF3-DG/MB, AWF4D, AWF5D, AM TC BASIC K, AM TC ADVANCED K, AM 1840 K, F 3 D. Методика поверки», утверждённой ГЦИ СИ ООО «Автопрогресс-М» в 2012 г. Перечень основных средств поверки (эталонов), применяемых для поверки:

-    квадрант оптический типа КО-30М , ±180°; ПГ ±30", ТУ3.-3.1387-76;

-    стол поворотный типа СТ-9, ±360°; ПГ ±40", ГОСТ 16935-93;

-    уровень брусковый 100-0,1, ГОСТ 9392-89.

Сведения о методах измерений

Методика измерений приведена в документе: «Устройства для измерений углов установки колес и положения осей грузовых автотранспортных средств серии Laser AM, модели: AW1D, AW2D, AWF3D, AWF3-DG/MB, AWF4D, AWF5D, AM TC BASIC K, AM TC ADVANCED K, AM 1840 K, F 3 D. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к устройствам для измерений углов установки колес автомобилей серий серии Laser AM, модели: AW1D, AW2D, AWF3D, AWF3-DG/MB, AWF4D, AWF5D, AM TC BASIC K, AM TC ADVANCED K, AM 1840 K, F 3 D

1.    ГОСТ 25176-82. Средства диагностирования автомобилей, тракторов, строительных и дорожных машин. Классификация. Общие технические требования;

2.    Техническая документация «JOSAM AB», Швеция.

Рекомендации к применению

-    для применения вне сферы государственного регулирования обеспечения единства измерений.
