| Номер в госреестре | 35712-14 |
| Наименование СИ | Микроомметры |
| Обозначение типа СИ | 2292 |
| Изготовитель | "Haefely Test AG", Швейцария |
| Год регистрации | 2014 |
| Срок свидетельства | 25.04.2019 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Микроомметр 2292 (далее по тексту прибор) предназначен для измерений малого электрического сопротивления в цепях с большой индуктивностью.
Принцип действия микроомметра 2292 состоит в том, что измерение производится методом сравнения падений напряжения на эталонном сопротивлении, встроенным в прибор, и измеряемом сопротивлении, включаемым последовательно в токовую цепь управляемого генератора тока. Значение тока в цепи задается в зависимости от диапазона измеряемого сопротивления. Использована четырехзажимная схема подключения измерительного объекта с тремя независимыми измерительными каналами.
Управление прибором автоматизировано при помощи микропроцессора. Результаты измерений выводятся на дисплей и могут быть переданы на внешний компьютер через порт RS-232. Прибор содержит канал измерения температуры стандартным датчиком Pt100, что позволяет при необходимости корректировать результат измерений для приведения к нормальной температуре.
Прибор изготовлен в компактном корпусе переносного типа, на передней панели которого расположены дисплей, клавиатура управления, гнезда для подключения токовых и измерительных кабелей, разъем датчика температуры, разъёмы для подключения компьютера и принтера, кабель электропитания прибора, предохранители и кнопка аварийного отключения.
Прикладное ПО («APSW») предназначено для дистанционного управления прибором, передачи результатов измерений в компьютер для хранения и генерации отчетов об измерениях. На метрологические характеристики ПО влияния не оказывает, так как не может воздействовать на процесс измерения. Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - "A".

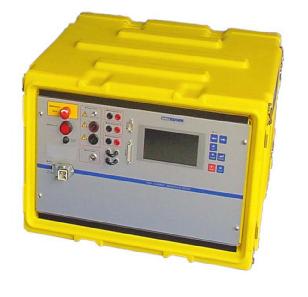

Общий вид микроомметра 2292 представлен на рисунке 1.
Таблица 1 - Основные метрологические и технические характеристики прибора
| Наименование характеристики | Значение характеристики |
| Диапазон измерения, Ом | от 2х10-3 до 2х104 |
| Класс точности | 0,05/0,05 |
| Напряжение в измерительной цепи, В | от 0 до 50 |
| Ток в измерительной цепи, А | от 0 до 50 |
| Электропитание прибора от сети переменного | |
| тока: | |
| - частота, Гц | 50 (60) |
| - напряжение, В | 115 / 230 |
| - ток потребления, А, не более | 15 / 7,5 |
| - масса, кг, не более | 32 |
| - габаритные размеры, мм, не более | 570x380x560 |
Рабочие условия эксплуатации:
- температура окружающего воздуха, °С от 0 до 40
- относительная влажность воздуха, %, не более 80
наносится печатным способом на титульный лист формуляра, а также способом наклейки на корпус прибора.
Таблица 2 - Комплектность
| № | Обозначение | Наименование | Кол-во | Примечание |
| 1 | 2292 | Микроомметр | 1 | В защитном корпусе |
| 2 | Комплект кабелей | 1 | 10 м (20 м) | |
| 3 | Кабель электропитания | 1 | 5 м | |
| 4 | Датчик температуры PT100 с кабелем | 1 | 30 м | |
| 5 | Отвертка | 1 | ||
| 6 | Плавкий предохранитель | 1 | ||
| 7 | Люминесцентная лампа | 1 | ||
| 8 | РП | Руководство пользователя (перевод на русский язык) | 1 | |
| 9 | ФО | Формуляр | 1 | |
| 10 | МП 20-262-2014 | Методика поверки | 1 |
осуществляется по МП 20-262-2014 «ГСИ. Микроомметры 2292. Методика поверки», утвержденной ФГУП «УНИИМ» в 2014 г.
Перечень эталонов, применяемых при поверке:
- магазин сопротивлений Р4831 до 100000 Ом, КТ 0,02;
- катушки сопротивлений КТ 0,01: Р321 100 Ом, Р321 10 Ом, Р321 1 Ом, Р321 0,1 Ом, Р310 0,01 Ом, Р310 0,001 Ом.
Методика измерений представлена в руководстве пользователя.
Нормативные и технические документы, устанавливающие требования к микроомметрам 2292
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Техническая документация изготовителя «Haefely Test AG», Швейцария.
выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
