Газоанализаторы ГК-4, 35784-13

Назначение

Газоанализаторы ГК-4 (далее - газоанализаторы) предназначены для автоматического непрерывного измерения объемной доли кислорода в многокомпонентных газовых смесях и выдачи световой и звуковой сигнализации, электрических сигналов на внешние сигнальные устройства, а также коммутации внешних электрических цепей при достижении установленных значений объемной доли кислорода.

Описание

Работа газоанализатора основана на магнитопневматическом методе измерения -возникновении разницы давления на границе между двумя газовыми средами с разной магнитной восприимчивостью при воздействии на них магнитного поля. Используя газ с известной магнитной восприимчивостью (сравнительный газ) по величине разницы давления определяют магнитную восприимчивость анализируемой газовой смеси, которая пропорциональна объёмной доле кислорода.

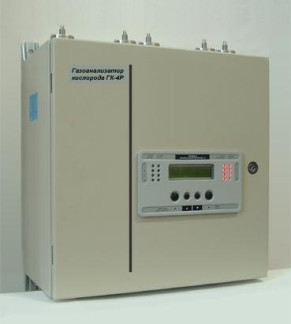

Газоанализатор является стационарным моноблочным устройством. В корпусе газоанализатора размещаются: измерительная камера, элементы пневматической и электронной схем, цифровой отсчитывающий прибор, схемы коммутации внешних электрических кругов и другие элементы.

Газоанализаторы имеют выходной аналоговый и цифровой сигналы, пропорциональные объёмной доле кислорода в анализируемых газовых смесях. Кроме того, газоанализаторы имеют выходные сигналы для включения устройств сигнализации (светильников и серен), а так же выходные сигналы типа "сухой контакт" для коммутации электрических кругов (для включения вентиляции и т.д.). Газоанализаторы изготавливаются в двух исполнениях, которые отличаются количеством входов для подачи анализируемого газа, количеством выходных сигналов, потребляемой мощностью, габаритными размерами и массой.

Программное обеспечение

Идентификационные данные программного обеспечения Таблица 1_

Г азоанализаторы ГК-4 имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную средствами обнаружения и фиксации событий (контрольный журнал) и средствами управления доступом (пароль). Уровень защиты «С» по МИ 3286-2010 (метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений).

Технические характеристики

Диапазон измерений объёмной доли кислорода, % Пределы допускаемой основной абсолютной погрешности (по показаниям и выходным сигналам) Количество входов для подачи анализируемого газа

Периодичность переключения каналов подачи пробы (для ГК-4-01), с

Номинальное время установления показаний (выходного сигнала) Т0,9, с, не более Пределы допускаемого отклонения от номинального времени установления показаний (выходного сигнала), с

Параметры выходного сигнала:

а)    аналоговый сигнал силы постоянного тока, В

б)    цифровой сигнал RS-422/485

в)    напряжение постоянного тока, В

г) прерывистое напряжение переменного тока, В

д) коммутация внешних электрических цепей

от 0 до 100

± 0,4

4 (для исполнения ГК-4-01);

1 (для исполнения ГК-4-02

7 ± 0,5

3

± 1

от 0 до 5 по протоколу MODBUS 12 ± 2 в количестве сигналов: 16 (для исполнения ГК-4-01);

8 (для исполнения ГК-4-02)

24 ± 3 в количестве сигналов:

4 (для исполнения ГК-4-01);

1 (для исполнения ГК-4-02) в количестве сигналов:

4 (для исполнения ГК-4-01);

1 (для исполнения ГК-4-02)

Электрическое питание, В

Потребляемая мощность, Вт, не более Габаритные размеры, мм, не более

Масса, кг, не более

от сети переменного тока напряжением от 187 до 242 и номинальной частотой 50 Гц или 60 Гц 100 (для исполнения ГК-4-01);

80 (для исполнения ГК-4-02) 420х490х240 (для исполнения ГК-4-01) 320х390х240 (для исполнения ГК-4-02)

25 (для исполнения ГК-4-01)

18 (для исполнения ГК-4-02)

Условия эксплуатации:

-    температура окружающего воздуха, °С    от 5 до 40

-    атмосферное давление, кПа    от 84 до 106,7

-    относительная влажность при 30 °С и более низких    75 температурах без конденсации влаги, % не более

-    полный средний ресурс газоанализатора, ч, не ме-    30 000 нее

-    полный средний срок службы, лет, не менее    10

Знак утверждения типа

наносится химическим способом на планку, которая крепится к корпусу газоанализатора и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Газоанализатор ГК-4 (исполнение - по заказу) - 1 шт. Комплект запасных частей - 1 компл.

Комплект монтажных частей - 1 компл.

Комплект инструмента и принадлежностей - 1 компл. Руководство по эксплуатации - 1 экз.

Формуляр - 1 экз.

Методика поверки - 1 экз.

Поверка

осуществляется по документу АХЧА.413235.001 ДЛ. 609-12-09" Метрология. Инструкция. Газоанализаторы ГК-4. Методика поверки ", утвержденному Укрметртестстандартом в 2009 г. и входящему в комплект поставки.

Основные средства поверки:

- ГСО-ПГС №№ 3710-87, 3726-87, 9793-2011.

Сведения о методах измерений

приведены в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к газоанализаторам ГК-4

ГОСТ 13320-81 "Газоанализаторы промышленные автоматические. Общие технические условия".

ТУ У 33.2-24853463-006:2005 "Газоанализаторы ГК-4. Технические условия".

Рекомендации к применению

- при осуществлении производственного контроля за соблюдением установленных законодательством Российской федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
