Прогибомеры ПМ, 35819-12

Назначение

Прогибомеры ПМ предназначены для измерения линейных перемещений отдельных точек конструкций при нагружении их статическими нагрузками: прогиб строительных ферм, балок, прогонов, а также осадки опор, фундаментов, штампов и т.п.

Прогибомеры применяются при проведении инженерно-строительных изысканий.

Физическая величина - длина (мм).

Описание

Принцип действия механический и заключается в том, что измеряемое перемещение контролируемого объекта передаётся с помощью струны ведущему блоку и через передаточный механизм - стрелке. Один конец струны закрепляется на непосредственно контролируемой конструкции или на жёстком репере, перекидывается не менее чем одним витком через ведущий блок и натягивается грузом. По отклонению стрелки относительно шкалы и указателю оборотов стрелки определяется величина измеряемого перемещения.

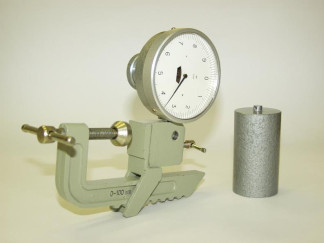

Прогибомер состоит из отсчётного устройства и струбцины. С лицевой стороны отсчёт-ного устройства расположен циферблат со шкалой, стрелка и указатель числа оборотов стрелки. С обратной стороны корпуса отсчётного устройства расположен ведущий блок. В корпус отсчётного устройства встроен передаточный механизм, состоящий из ведущей шестерни, неподвижно посаженной на ведущем блоке, и триба, на оси которого укреплена стрелка. На корпусе закреплён кронштейн, служащий присоединительным элементом для установки от-счётного устройства в одном из трёх отверстий струбцины, которая крепиться на жёстком репере или непосредственно на перемещаемой конструкции. Прогибомер снабжён натяжным грузом.

Число модификаций - 1.

-    Диапазон измерений - от 0 до 100 мм;

-    Цена деления шкалы- 0,1 мм;

-    Пределы допускаемой погрешности отсчётного устройства на любом участке диапазона измерений в пределах: 10 мм - ± 0,10 мм; 100 мм - ± 0,50 мм.

-    Размах показаний отсчётного устройства не должен превышать- 0,1 мм;

-    Диаметр ведущего блока - (31,53±0,01) мм;

-    Чувствительность передаточного механизма не должна превышать 50 г;

-    Масса натяжного груза - (1,000±0,050) кг;

-    Диапазон толщин зажимаемых струбциной- от 0 до 100 мм

-    Габаритные размеры (длина х ширина х высота), не более-250х120х50 мм;

-    Масса прогибомера (без натяжного груза) не более 1,3 кг;

-    Средний срок службы, не менее - 5 лет;

-    Условия эксплуатации прогибомеров ПМ:

1)    нормальные условия - температура окружающего воздуха (20±10) °С, относительная влажность воздуха от 30 до 80 % при температуре 25 °С, атмосферное давление от 84 до 106 кПа;

2)    рабочие условия - температура окружающего воздуха от минус 20 до плюс 35 °С, относительная влажность воздуха не более 80 % при температуре 25 °С, атмосферное давление от 84 до 106,7 кПа.

Знак утверждения типа

Знак утверждения типа наносится на корпус отсчётного устройства методом наклейки и титульный лист руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки входят:

-    прогибомер (составные части: отсчётное устройство, струбцина, груз натяжной);

-    футляр;

-    руководство по эксплуатации.

Поверка

осуществляется по разделу 5 ПМ.00.000 РЭ «Прибор ПМ Руководство по эксплуатации». Перечень средств поверки (эталонов):

-    концевые меры 3-Н2 ГОСТ 9038-90;

-приспособление для поверки отсчетного устройства прогибомера (приложение А ПМ.00.000 РЭ);

-    гири У50 г, 1 кг М3 ГОСТ 7328-2001.

Сведения о методах измерений

приведены в документе ПМ.00.000 РЭ «Прогибомер ПМ. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к прогибомерам ПМ

1.    ТУ 3949-165-60632410-2012 «Прогибомер ПМ. Технические условия»

2.    МИ 2060-90 «ГСИ «Государственная поверочная схема для средств измерений длины в диапазоне 110-6 -50 м и длин волн в диапазоне 0,2-50 мкм»

3.    ПМ.00.000 РЭ «Прогибомер ПМ Руководство по эксплуатации» с разделом 5 «Методика поверки», утвержденной в июле 2012 года ГЦИ СИ ФБУ «Кировский ЦСМ»

Рекомендации к применению

Прогибомеры применяются в машиностроении, строительной и других областях промышленности при выполнении работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям;
