Государственный реестр средств измерений

Преобразователи тока измерительные оптические NXCT-F3, 35899-12

35899-12
Для измерения и преобразования переменного и постоянного тока в сигналы измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических сетях постоянного тока и трехфазных или однофазных сетях переменного тока.
Документы
Карточка СИ
Номер в госреестре 35899-12
Наименование СИ Преобразователи тока измерительные оптические
Обозначение типа СИ NXCT-F3
Изготовитель Компания "Alstom Grid Inc.", США
Год регистрации 2012
Срок свидетельства 20.01.2017
МПИ (интервал между поверками) 6 лет
Описание типа скачать

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Преобразователи тока измерительные оптические NXCT-F3 Назначение средства измерений

Преобразователи тока измерительные оптические NXCT-F3 (далее по тексту -преобразователи) предназначены для измерения и преобразования переменного и постоянного тока в сигналы измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических сетях постоянного тока и трехфазных или однофазных сетях переменного тока.

Описание

Принцип действия оптических преобразователей тока NXCT-F3 основан на эффекте Фарадея. Поляризованные световые волны, распространяющиеся по оптическому волокну вокруг проводника с током в прямом и обратном направлении, в результате воздействия магнитного поля, накапливают невзаимный фазовый сдвиг ф, пропорциональный измеряемому току I, равный:

ф = 4-V-N-I

где V - постоянная Верде;

N - число витков волокна вокруг проводника с измеряемым током.

Электронно-оптический блок преобразует измеряемый фазовый сдвиг ф в пропорциональный выходной сигнал тока или напряжения.

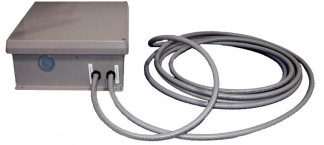

Преобразователь состоит из следующих частей:

-    одного или трех (в зависимости от заказа) гибких, оптических датчиков тока -оптоволоконных преобразователей тока;

-    электронного блока с системой управления, включающей квантовый генератор, микропроцессорные электронные блоки с алгоритмом математической обработки обратного оптического сигнала в измерительный сигнал тока, цифро-аналоговые преобразователи, карты цифрового интерфейса;

-    усилителя выходного тока преобразователя.

Выходные сигналы формируются на высокоуровневом аналоговом интерфейсе “HEA” и низкоуровневом аналоговом интерфейсе “LEA”, которые предназначены для измерения и измерения/защиты соответственно. Оптические преобразователи тока, соединены с электронным блоком с помощью оптоволоконного кабеля длиной до 1000 м.

В преобразователях NXCT-F3 обеспечена возможность замены электронного блока при условии ввода индивидуальных данных используемых оптических датчиков тока (файл, поставляемый изготовителем), без дополнительной калибровки (поверки).

Информация, передаваемая по оптоволоконному кабелю не подвержена воздействию электромагнитных помех на месте эксплуатации преобразователя NXCT-F3.

Программное обеспечение

Характеристики программного обеспечения (далее по тексту - ПО) приведены в таблице 1.

Преобразователи имеют внешнее программное обеспечение.

Внешнее ПО «Optical Sensor Control Panel» устанавливается на персональный компьютер и предназначено для отображения информации о состоянии преобразователя, конфигурирования параметров и настроек, диагностики и устранения неисправностей.

Место

пломбирования

Технические характеристики

Диапазоны измеряемых величин, технические характеристики, а также пределы допускаемых основных погрешностей измерений приведены в таблице 2.

Метрологические характеристики нормированы с учетом влияния программного обеспечения.

Таблица 1- Характеристики п

рограммного обеспечения (ПО)

Наименование

ПО

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентифика тора ПО

Optical Sensor Control Panel (Внешнее)

Optical Sensor Control Panel.exe

3

01292E80EB220FF2E65F3

93F8EC8C9E1

md5

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.

Таблица 2- Диапазоны измерений, технические характеристики и пределы допускаемых основных погрешностей_

Наименование параметра

Значение

Примечание

Диапазон номинального первичного* переменного тока в диапазоне частот от 0 до 5 кГц, кА

(0,1 - 80)

максимальный ток при 1 витке; минимальный ток при 20 витках.

Пределы допускаемых относительных основных погрешностей коэффициента масштабного преобразования переменного тока при частоте тока 50±5 Гц, %

± 0,75 ± 0,35 ± 0,2 ± 0,2 ± 0,2 ± 0,2

Первичный ток, % номинального значения 1 5 20 100 120 200

Пределы допускаемых абсолютных основных погрешностей по углу фазового сдвига при частоте тока 50±5 Гц,

± 30 ± 15 ± 10 ± 10 ± 10 ± 10

Первичный ток, % номинального значения 1 5 20 100 120 200

Диапазон номинального первичного* постоянного тока, кА

(0,1 - 110)

максимальный ток при 1 витке; минимальный ток при 20 витках.

Пределы допускаемой основной приведенной погрешности коэффициента масштабного преобразования постоянного тока, %

± 0,2 (g) *

В диапазоне от 1 до 200 % от номинального первичного тока

Предел допускаемой дополнительной относительной погрешности коэффициента масштабного преобразования, вызванного разницей температур измерительной петли и температурного датчика в пределах рабочего диапазона температур, на каждые 10°С, не более, %

0,1

пределов допускаемой основной погрешности

Значения выходных сигналов

1.0    или 5,0 А

4.0    В; 200 мВ

По выходу НЕА По выходам LEA

Значение нагрузки по выходам, не более

2,5 ВА 5000 Ом; 2,0 нФ

По выходу НЕА По выходам LEA

Цифровой интерфейс

-

МЭК 61850-9-2-2004

Габаритные размеры, не более, мм (длина х ширина х высота)

389 х 338 х 170 483 х 457 х 89 483 х 457 х 133

Бокс модулятора Усилитель тока и блок питания Электронно-оптический блок

Масса преобразователя, не более, кг

14,5

10,0

7,3

Бокс модулятора Усилитель тока и блок питания Электронно-оптический блок

Максимальная длина кабеля оптического датчика тока, не более, м

20

-

Наименование параметра

Значение

Примечание

Максимальная длина магистрального оптического кабеля, не более, м

1000

-

Напряжение питания электронного блока, В

от 70 до 150 от 90 до 230

Постоянный ток (Усилитель тока) Постоянный/переменный ток

Потребляемая мощность, не более, Вт

50

-

Средний срок службы, не менее, лет

30

-

Примечание:

(g) *- допускаемая основная погрешность приведена к номинальному значению первичного тока. *Номинальное значение первичного тока устанавливается с помощью программы «Optical Sensor Control Panel».

Указанные пределы допускаемых основных погрешностей коэффициента масштабного преобразования переменного тока соответствуют классу точности 0,2S по ГОСТ 7746-2001.

Нормальные условия применения:

-    температура окружающего воздуха (20 ± 5) °С;

-    относительная влажность воздуха от 30 % до 80 %;

-    атмосферное давление от 84 до 106,7 кПа (от 630 до 795 мм рт. ст.).

Рабочие условия применения:

-    температура окружающего воздуха для внешних оптических датчиков тока от минус 50 до плюс 55 °С; для электронного блока и усилителя от минус 5 до плюс 40 °С;

-    относительная влажность воздуха не более 90 % при плюс 30 °С;

Знак утверждения типа

Знак утверждения типа наносят на табличку преобразователя методом термопечати или трафаретной печати или на титульные листы паспорта и руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки приведён в таблице 3. Таблица 3- Комплектность

Наименование

Количество

Бокс модулятора с волоконно-оптической измерительной петлей тока и фидерным оптическим кабелем

1 или 3 шт.

Кабельный бокс (при заказе с 3х фазной системы)

1 шт.

Электронно-оптический блок

1 шт.

Усилитель тока и блок питания (при заказе с выходом 1А/5А)

1 шт.

Оптический кросс

1 шт.

Руководство по эксплуатации

1 экз.

Руководство пользователя ПО «Optical Sensor Control Panel»

1 экз.

Альбом чертежей

1 экз.

Паспорт

1 экз.

Методика поверки

1 экз.

Программное обеспечение «Optical Sensor Control Panel» на CD диске

1 шт.

Набор кабелей

Кабель фидерный/магистральный оптический

1 шт.

Кабель фидерный /магистральный возбуждения модулятора

1 шт.

Кабель магистральный датчика температуры

1 шт.

Межблочный кабель

2 шт.

Аксессуары

1 шт.

Поверка

осуществляется в соответствии с документом МП 35899-12 «Преобразователи тока измерительные оптические NXCT-F3. Методика поверки», утверждённым ГЦИ СИ ФГУП «ВНИИМС» в сентябре 2011 года.

Основные средства поверки приведены в таблице 4.

Таблица 4- Основные средства поверки

Наименование и тип средства поверки

Требуемые характеристики

Трансформатор тока измерительный лабораторный ТТИ-100

Диапазон первичного тока от 20 до 18000 А, предел допускаемой относительной токовой погрешности 0,01 %, предел допускаемой абсолютной угловой погрешности 1'.

Трансформатор тока измерительный лабораторный ТТИ-5000.5

Диапазон первичного тока от 5 до 5000 А, класс точности 0,05.

Прибор сравнения КНТ-03

Предел допускаемой относительной токовой погрешности ± 0,001 %; предел допускаемой абсолютной угловой погрешности ± 0,1'.

Магазин нагрузок МР 3027

Предел допускаемой погрешности от номинального значения нагрузки ± 4 %.

Многофункциональный калибратор Fluke 9100

Диапазон воспроизведения силы постоянного тока от 0 до 20 А (через токовую катушку до 1000 А), относительная погрешность 0,014 %.

Вольтметр универсальный В7-78/1

Диапазон измерения напряжения постоянного тока от 1 до 10 В с допускаемой абсолютной погрешностью ±(0,0035 10-2 иизм+ 10 е.м.р).

Примечание: иизм- измеренное значение напряжения постоянного тока, е.м.р.- единица младшего разряда.

Сведения о методах измерений

Сведения приведены в руководстве по эксплуатации NXCT.001.002 РЭ.

Нормативные и технические документы, устанавливающие требования к преобразователям тока измерительным оптическим NXCT-F3:

1.    ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».

2.    ГОСТ 8.550-86 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока».

3.    МЭК 61850-9-2-2004 «Описание специфического сервиса связи (SCSM) — Выборочные значения по ИСО/МЭК 8802-3».

4.    Техническая документация компании Alstom Grid.

Рекомендации к применению

-    при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям;

-    при осуществлении мероприятий государственного контроля (надзора).

Зарегистрировано поверок 9
Поверителей 1
Актуальность данных 22.11.2024
