Трансформаторы напряжения НОЛ-СЭЩ-6, НОЛ-СЭЩ-10, 35955-12

Для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в электрических установках переменного тока промышленной частоты на класс напряжения до 10 кВ. Применяются в комплектных распределительных устройствах (КРУ) внутренней и наружной установки, вкамерах одностороннего обслуживания (КСО), и являются комплектующим изделием, также могут применяться для питания приборов учета электроэнергии.

Документы

Описание типа

Карточка СИ

Номер в госреестре	35955-12
Наименование СИ	Трансформаторы напряжения
Обозначение типа СИ	НОЛ-СЭЩ-6, НОЛ-СЭЩ-10
Изготовитель	ЗАО "Группа компаний "Электрощит"-ТМ Самара", г.Самара
Год регистрации	2012
Срок свидетельства	23.07.2017
МПИ (интервал между поверками)	8 лет
Стоимость поверки	Узнать стоимость
Описание типа	скачать

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы напряжения НОЛ-СЭЩ-6, НОЛ-СЭЩ-10 Назначение средства измерений

Трансформаторы напряжения НОЛ-СЭЩ-6, НОЛ-СЭЩ-10 (далее по тексту -трансформаторы напряжения) предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

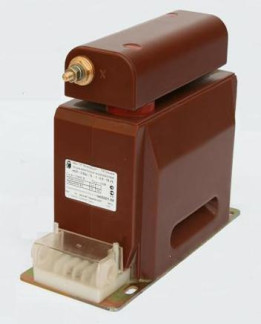

Трансформаторы напряжения НОЛ-СЭЩ-6, НОЛ-СЭЩ-10 выполнены в виде опорной конструкции. Корпус трансформаторов напряжения литой и выполнен из эпоксидного компаунда, который является главной изоляцией и обеспечивает защиту обмоток от механических и климатических воздействий. Трансформаторы комплектуются предохранительным устройством, которое расположено на верхней поверхности трансформатора и представляет собой съемную конструкцию.

Трансформаторы напряжения имеют до трех вторичных обмоток. Высоковольтные выводы первичной обмотки расположены на корпусе предохранительного устройства. Выводы вторичных обмоток располагаются в нижней части трансформатора и имеют несколько вариантов исполнения, в зависимости от количества вторичных обмоток и конструктивного исполнения трансформаторов.

Трансформаторы комплектуются крышкой для закрытия и пломбирования выводов вторичных обмоток от несанкционированного доступа.

По способу защиты человека от поражения электрическим током трансформаторы относятся к классу «1» и предназначены для установки в недоступных местах.

Технические характеристики

Характеристика	Значение
	НОЛ-СЭЩ-6	Н0Л-СЭЩ-10
Класс напряжения по ГОСТ 1516.3-96, кВ	6	10
Номинальное напряжение первичной обмотки, кВ	6; 6/V3 6,3; 6,3/V3 6,6; 6,6/V3 6,9; 6,9/V3	10;10/V3 10,5; 10,5/V3 11;11/V3
Наибольшее рабочее напряжение первичной обмотки, кВ	7,2	12
Номинальное напряжение основной вторичной обмотки, В	100; 100/V3
Номинальное напряжение дополнительной вторичной обмотки, В	100/3
Номинальная частота, Гц	50; 60
Классы точности основной вторичной обмотки	0,2; 0,5; 1,0; 3,0
Классы точности дополнительной вторичной обмотки	3,0; 3Р; 6Р
Номинальная мощность основной вторичной обмотки в классах точности, В-А, не более: 0,2 0,5 1,0 3,0	25 75 150 200
Номинальная мощность дополнительной вторичной обмотки, В А, не более	100
Предельная мощность трансформатора вне класса точности, В-А: - с одной вторичной обмоткой - с двумя вторичными обмотками - с тремя вторичными обмотками	630 400 300
Схема и группа соединения обмоток - с одной вторичной обмоткой - с двумя вторичными обмотками - с тремя вторичными обмотками	1/1-0 1/1/1-0-0 1/1/1/1-0-0-0
Габаритные размеры (длинахширинахвысота), мм, не более	347x148x295
Масса, кг, не более	30
Климатическое исполнение по ГОСТ 15150-69	У2; УХЛ2; Т2

Знак утверждения типа

наносится на титульный лист паспорта типографским способом и на табличку технических данных трансформатора методом трафаретной печати.

Комплектность

В комплект поставки входят:

- трансформатор напряжения 1 шт.

- комплект для монтажа 1 шт.

- паспорт 1 экз.

- руководство по эксплуатации согласно заказ-наряду.

Поверка

осуществляется по ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки». Перечень основных средств, применяемых при поверке:

- трансформатор напряжения измерительный лабораторный НЛЛ-15 номинальное напряжение первичной обмотки, кВ: от 3 до 16 номинальное напряжение вторичной обмотки, В: 100; 100/V3

класс точности: 0,05

- прибор сравнения КНТ-03

предел измерения погрешности напряжения, %: 19,99; предел измерения угловой погрешности, угловых мин: ± 1999

- магазин нагрузок МР 3025 номинальные величины нагрузки, В-А: от 1,25 до 200

Сведения о методах измерений

Методы измерений с помощью трансформаторов напряжения НОЛ-СЭЩ-6, Н0Л-СЭЩ-10 указаны в документе 0РТ.142.041.РЭ «Трансформаторы напряжения НОЛ-СЭЩ-6, Н0Л-СЭЩ-10. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к трансформаторам напряжения НОЛ-СЭЩ-6, НОЛ-СЭЩ-10

1. ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».

2. ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки».

3. Технические условия ТУ 3414-087-15356352-2007.

Рекомендации к применению

- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
