Автотопливозаправщики 6619, 35977-14

Для транспортирования, кратковременного хранения и заправки светлыми нефтепродуктами автомобилей, различных механизмов и машин с одновременным измерением выданного объема топлива измерительным устройством топливораздачи (ИУТ). Должны передвигаться с порожней или с полностью заполненной цистерной, перемещение с неполностью заполненной цистерной не допускается, так как смещение центра тяжести груза при движении может привести к опрокидыванию. Являются мерой полной вместимости.

Документы

Методика поверки

Карточка СИ

Номер в госреестре	35977-14
Наименование СИ	Автотопливозаправщики
Обозначение типа СИ	6619
Изготовитель	ООО "Уральский завод спецтехники", г. Усть-Катав
Год регистрации	2014
Срок свидетельства	23.10.2024
МПИ (интервал между поверками)	1 год
Методика поверки	скачать

Назначение

Автотопливозаправщики 6619 (далее - АТЗ) предназначены для транспортирования, кратковременного хранения светлых нефтепродуктов с плотностью не более 0,83 г/см3 и механизированной заправки техники с измерением выдаваемого объема топлива.

Описание

Автотопливозаправщики 6619являются мерой полной вместимости и изготавливаются на базе шасси КАМАЗ, Урал, ГАЗ, МАЗ. Конструкция цистерны АТЗ в поперечном сечении может иметьформукак «эллипс» так и «чемодан»и может состоять как из одной, так и из нескольких секций. Корпусцистерны изготовлен из конструкционных сталей. Внутри корпус усилен перегородками, выполняющими так же роль поперечных волнорезов. В верхней части каждой секции (при наличии двух секций) цистерны приварена горловина с указателем уровня налива (мерный угольник), заливным люком, дыхательным клапаном, смотровым окном, воздухоотводящими трубками, в нижней части каждой секции цистерны установлены опоры и донные клапаны. Лестница для обслуживания цистерны расположена сбоку.

Наполнение цистерны АТЗ осуществляется через заливной люк горловины при использовании внешнего или собственного насоса. Опорожнение цистерны АТЗ происходит с помощью насоса или самотеком.

Узел выдачи топлива АТЗ состоит из фильтра тонкой очистки, счетчика жидкости НПО 25-1,6СУ-02 (номер Государственного реестра 6502-00) или ППО-40-1,6С (номер Государственного реестра 1351-93), предохранительного клапана и раздаточного рукава с раздаточным краном (пистолетом).

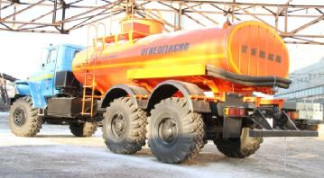

Внешний вид АТЗпредставлен на рисунке 1, 2. Место пломбирования обозначено на рисунке 3, 4,5 и 6.

Программное обеспечение

отсутствует

Технические характеристики

Таблица 1

Наименование параметра	Величина параметра или размера
или размера	6619-11 (АТЗ-5,5-43206)			6619-12 (АТЗ-6,5-4320)
		2			2
Количество секций в цистерне, шт.	1	1 секция	2 секция	1	1 секция	2 секция
Номинальная вместимость цистерны (секции), м3	5,5± 0,11	2,75± 0,06875	2,75± 0,06875	6,5 ± 0,13	3,25± 0,08125	3,25± 0,08125
Предел допускаемой относительной погрешности вместимости цистерны, %	± 0,4
Объем горловины цистерны над указателем уровня, м3, не менее	0,11	0,055	0,055	0,13	0,065	0,065
Несливаемый остаток цистерны, м3, не более	0,0055	0,00275	0,00275	0,0065	0,00325	0,00325
Время заполнения цистерны своим насосом, мин, не более	12	6	6	14	7	7
Время слива своим насосом из цистерны, мин, не более	14	7	7	16	8	8
Время слива самотеком из цистерны, мин, не более	18	9	9	21	11	11
Габаритные размеры, мм, не более: - длина - ширина - высота	7740 2500 3340			7865 2500 3340
Масса снаряженного транспортного средства, кг, не более	8470			10075
Полная масса транспортного средства, кг, не более	13260			15620

Распределение полной массы, кг, не более:

- на переднюю ось

- на заднюю тележку (ось)

5300

7960

4790

11340

Пределы допускаемой относительной погрешности ИУТ, %:

± 0,5

Таблица 2

Наименование параметра или размера	Величина параметра или размера
Наименование параметра или размера	6619-13 (АТЗ-7,5-5557)			6619-14 (АТЗ-9-5557)
Количество секций в цистерне, шт.	1	2		1	2
Количество секций в цистерне, шт.	1	1 секция	2 секция	1	1 секция	2 секция
Номинальная вместимость цистерны (секции), м3	7,5 ± 0,15	3,75± 0,9375	3,75± 0,9375	9,0 ± 0,18	4,5± 0,1125	4,5± 0,1125
Предел допускаемой относительной погрешности вместимости цистерны, %	± 0,4
Объем горловины цистерны над указателем уровня, м3, не менее	0,15	0,075	0,075	0,18	0,09	0,09
Несливаемый остаток цистерны, м3, не более	0,0075	0,00375	0,00375	0,009	0,0045	0,0045
Время заполнения цистерны своим насосом, мин, не более	17	9	9	20	10	10
Время слива своим насосом из цистерны, мин, не более	18	9	9	21	11	11
Время слива самотеком из цистерны, мин, не более	23	12	12	26	13	13
Габаритные размеры, мм, не более: - длина - ширина - высота	8200 2500 3340			8200 2500 3340
Масса снаряженного транспортного средства, кг, не более	10625			11150
Полная масса транспортного средства, кг, не более	17000			17680
Распределение полной массы, кг, не более: - на переднюю ось - на заднюю тележку (ось)	5040 11960			5080 12600
Пределы допускаемой относительной погрешности ИУТ, %:	± 0,5

Наименование параметра или размера	Величина параметра или размера
	661990	661993		661991	661994
	(АТЗ-19-6370)
Количество секций в цистерне, шт.	1	2		1	2
Количество секций в цистерне, шт.	1	1 секция	2 секция	1	1 секция	2 секция
Номинальная вместимость цистерны (секции), м3	19,0 ± 0,285	9,5±0,19	9,5±0,19	19,0 ± 0,285	9,5±0,19	9,5±0,19
Предел допускаемой относительной погрешности вместимости цистерны, %	± 0,4
Объем горловины цистерны над указателем уровня, м3, не менее	0,38	0,19	0,19	0,38	0,19	0,19
Несливаемый остаток цистерны, м3, не более	0,019	0,0095	0,0095	0,019	0,0095	0,0095
Время заполнения цистерны своим насосом, мин, не более	38	19	19	38	19	19
Время слива своим насосом из цистерны, мин, не более	38	19	19	38	19	19
Время слива самотеком из цистерны, мин, не более	42	21	21	42	21	21
Г абаритные размеры, мм, не более: - длина - ширина - высота	9690 2550 3875			8845 2550 3875
Масса снаряженного транспортного средства, кг, не более	14450			14335
Полная масса транспортного средства, кг, не более	30220			30105
Распределение полной массы, кг, не более: - на переднюю ось - на заднюю тележку (ось)	7457 22766			6994 23111
Пределы допускаемой относительной погрешности ИУТ, %:	± 0,5

Наименование параметра или размера	Величина параметра или размера
	661992	661995
	(АТЗ-20-6370)
Количество секций в цистерне, шт.	1	2
Количество секций в цистерне, шт.	1	1 секция	2 секция
Номинальная вместимость цистерны (секции), м3	20,0 ±0,3	10,0 ±0,2	10,0 ± 0,2
Предел допускаемой относительной погрешности вместимости цистерны, %	± 0,4
Объем горловины цистерны над указателем уровня, м3, не менее	0,40	0,2	0,2
Несливаемый остаток цистерны, м3, не более	0,02	0,01	0,01
Время заполнения цистерны своим насосом, мин, не более	42	21	21
Время слива своим насосом из цистерны, мин, не более	42	21	21
Время слива самотеком из цистерны, мин, не более	46	23	23
Габаритные размеры, мм, не более: - длина - ширина - высота	9690 2550 3875
Масса снаряженного транспортного средства, кг, не более	14505
Полная масса транспортного средства, кг, не более	31105
Распределение полной массы, кг, не более: - на переднюю ось - на заднюю тележку (ось)	7495 23610
Пределы допускаемой относительной погрешности ИУТ, %:	± 0,5

Наименование параметра или размера	Величина параметра или размера
	6619-15, 6619-16 (АТЗ-10-4320)				6619-17 (АТЗ-12-4320)
Количество секций в цистерне, шт.	1	2			1	2
		1 секция		2 секция		1 секция	2 секция
Номинальная вместимость цистерны (секции), м3	10,0 ± 0,2	5,0±0,125		5,0±0,125	12,0 ± 0,18	6±0,12	6±0,12
Предел допускаемой относительной погрешности вместимости цистерны, %	± 0,4
Объем горловины цистерны над указателем уровня, м3, не менее	0,2	0,1		0,1	0,24	0,12	0,12
Несливаемый остаток цистерны, м3, не более	0,01	0,005		0,005	0,012	0,006	0,006
Время заполнения цистерны своим насосом, мин, не более	22	11		11	27	14	14
Время слива своим насосом из цистерны, мин, не более	20	10		10	25	13	13
Время слива самотеком из цистерны, мин, не более	27	14		14	31	16	16
Габаритные размеры, мм, не более: - длина - ширина - высота	9235 2500 3340				9235 2500 3400
Масса снаряженного транспортного средства, кг, не более	11240				11000
Полная масса транспортного средства, кг, не более	19690				21100
Распределение полной массы, кг, не более: - на переднюю ось - на заднюю тележку (ось)	5152 14538		5210 14480		5210 15890	5220 15880
Пределы допускаемой относительной погрешности ИУТ, %:	± 0,5

Наименование параметра или размера	Величина параметра или размера
Наименование параметра или размера	6619-01 (АТЗ-7,5-5350)			6619-02 (АТЗ-10-43118)
Количество секций в цистерне, шт.	1	2		1	2
Количество секций в цистерне, шт.	1	1 секция	2 секция	1	1 секция	2 секция
Номинальная вместимость цистерны (секции), м3	7,5 ± 0,15	3,75± 0,9375	3,75± 0,9375	10,0 ± 0,2	5,0±0,12 5	5,0±0,12 5
Предел допускаемой относительной погрешности вместимости цистерны, %	± 0,4
Объем горловины цистерны над указателем уровня, м3, не менее	0,15	0,075	0,075	0,2	0,1	0,1
Несливаемый остаток цистерны, м3, не более	0,0075	0,00375	0,00375	0,01	0,005	0,005
Время заполнения цистерны своим насосом, мин, не более	17	9	9	22	11	11
Время слива своим насосом из цистерны, мин, не более	15	8	8	20	10	10
Время слива самотеком из цистерны, мин, не более	23	12	12	27	14	14
Габаритные размеры, мм, не более: - длина - ширина - высота	7700 2500 3690			8885 2500 3790
Масса снаряженного транспортного средства, кг, не более	9005			12905
Полная масса транспортного средства, кг, не более	15380			21580
Распределение полной массы, кг, не более: - на переднюю ось - на заднюю тележку (ось)	5450 9930			5785 15800
Пределы допускаемой относительной погрешности ИУТ, %:	± 0,5

Наименование параметра или размера	Величина параметра или размера
	6619-03	6619-04		6619-05 (АТЗ-11,5-43118)
	(АТЗ-11-43118)			6619-05 (АТЗ-11,5-43118)
Количество секций в цистерне, шт.	1	2		1	2
Количество секций в цистерне, шт.	1	1 секция	2 секция	1	1 секция	2 секция
Номинальная вместимость цистерны (секции), м3	11± 0,165	5,5± 0,0825	5,5± 0,0825	11,5± 0,173	5,75± 0,0865	5,75± 0,0865
Предел допускаемой относительной погрешности вместимости цистерны, %	± 0,4
Объем горловины цистерны над указателем уровня, м3, не менее	0,22	0,11	0,11	0,23	0,115	0,115
Несливаемый остаток цистерны, м3, не более	0,011	0,0055	0,0055	0,0115	0,00575	0,00575
Время заполнения цистерны своим насосом, мин, не более	24	12	12	25	13	13
Время слива своим насосом из цистерны, мин, не более	25	13	13	26	13	13
Время слива самотеком из цистерны, мин, не более	29	15	15	30	15	15
Габаритные размеры, мм, не более: - длина - ширина - высота	8590 2500 3690			8670 2500 3690
Масса снаряженного транспортного средства, кг, не более	10660	10825		10825
Полная масса транспортного средства, кг, не более	19955			20580
Распределение полной массы, кг, не более: - на переднюю ось - на заднюю тележку (ось)	5490 14465	5491 14464		5507 15073
Пределы допускаемой относительной погрешности ИУТ, %:	± 0,5

Наименование параметра или размера	Величина параметра или размера
Наименование параметра или размера	6619-06 (АТЗ-12-43118)			6619-07 (АТЗ-10-65115)
Количество секций в цистерне, шт.	1	2		1	2
Количество секций в цистерне, шт.	1	1 секция	2 секция	1	1 секция	2 секция
Номинальная вместимость цистерны (секции), м3	12,0± 0,18	6±0,12	6±0,12	10,0 ± 0,2	5,0± 0,125	5,0± 0,125
Предел допускаемой относительной погрешности вместимости цистерны, %	± 0,4
Объем горловины цистерны над указателем уровня, м3, не менее	0,24	0,12	0,12	0,2	0,1	0,1
Несливаемый остаток цистерны, м3, не более	0,012	0,006	0,006	0,01	0,005	0,005
Время заполнения цистерны своим насосом, мин, не более	27	14	14	22	11	11
Время слива своим насосом из цистерны, мин, не более	28	14	14	20	10	10
Время слива самотеком из цистерны, мин, не более	31	16	16	27	14	14
Габаритные размеры, мм, не более: - длина - ширина - высота	8590 2500 3690			8340 2500 3150
Масса снаряженного транспортного средства, кг, не более	10770			10150
Полная масса транспортного средства, кг, не более	20880			18600
Распределение полной массы, кг, не более: - на переднюю ось - на заднюю тележку (ось)	5600 15280			4830 13770
Пределы допускаемой относительной погрешности ИУТ, %:	± 0,5

Наименование параметра или размера	Величина параметра или размера
	6619-08	6619-09		6619-10 (АТЗ-11 -65115)
	(АТЗ-11,5-65115)			6619-10 (АТЗ-11 -65115)
Количество секций в цистерне, шт.	1	2		1	2
Количество секций в цистерне, шт.	1	1 секция	2 секция	1	1 секция	2 секция
Номинальная вместимость цистерны (секции), м3	11,5±0,173	5,75± 0,0865	5,75± 0,0865	11,0 ±0,165	5,5± 0,0825	5,5± 0,0825
Предел допускаемой относительной погрешности вместимости цистерны, %	± 0,4
Объем горловины цистерны над указателем уровня, м3, не менее	0,23	0,115	0,115	0,22	0,11	0,11
Несливаемый остаток цистерны, м3, не более	0,0115	0,00575	0,00575	0,011	0,0055	0,0055
Время заполнения цистерны своим насосом, мин, не более	25	13	13	24	12	12
Время слива своим насосом из цистерны, мин, не более	26	14	14	25	13	13
Время слива самотеком из цистерны, мин, не более	30	15	15	29	15	15
Габаритные размеры, мм, не более: - длина - ширина - высота	8620 2500 3250			8620 2500 3250
Масса снаряженного транспортного средства, кг, не более	9765			9660
Полная масса транспортного средства, кг, не более	21285			19235
Распределение полной массы, кг, не более: - на переднюю ось - на заднюю тележку (ось)	4642 16643	4644 16641		5215 14020
Пределы допускаемой относительной погрешности ИУТ, %:	± 0,5

Наименование параметра или размера	Величина параметра или размера
	6619-20	6619-21		6619-22 (АТЗ-7,8-5350)
	(АТЗ-6,5-4308)			6619-22 (АТЗ-7,8-5350)
Количество секций в цистерне, шт.	1	2		1	2
Количество секций в цистерне, шт.	1	1 секция	2 секция	1	1 секция	2 секция
Номинальная вместимость цистерны (секции), м3	6,5±0,13	3,25± 0,08125	3,25± 0,08125	7,8±0,156	3,9± 0,0975	3,9± 0,0975
Предел допускаемой относительной погрешности вместимости цистерны, %	± 0,4
Объем горловины цистерны над указателем уровня, м3, не менее	0,13	0,065	0,065	0,156	0,078	0,078
Несливаемый остаток цистерны, м3, не более	0,0065	0,00325	0,00325	0,0078	0,0039	0,0039
Время заполнения цистерны своим насосом, мин, не более	14	7	7	16	8	8
Время слива своим насосом из цистерны, мин, не более	16	8	8	18	9	9
Время слива самотеком из цистерны, мин, не более	21	11	11	24	12	12
Габаритные размеры, мм, не более: - длина - ширина - высота	6150 2500 2930			7920 2550 3790
Масса снаряженного транспортного средства, кг, не более	5750	5850		9970
Полная масса транспортного средства, кг, не более	11220	11320		16590
Распределение полной массы, кг, не более: - на переднюю ось - на заднюю тележку (ось)	4300 7020	4790 11340		5410 11180
Пределы допускаемой относительной погрешности ИУТ, %:	± 0,5

Наименование параметра или размера	Величина параметра или размера
Наименование параметра или размера	6619-23 (АТЗ-6,5-5350)			6619-24 (АТЗ-11,2-43118)
Количество секций в цистерне, шт.	1	2		1	2
Количество секций в цистерне, шт.	1	1 секция	2 секция	1	1 секция	2 секция
Номинальная вместимость цистерны (секции), м3	6,5± 0,13	3,25± 0,0813	3,25± 0,0813	11,2± 0,168	5,6± 0,112	5,6± 0,112
Предел допускаемой относительной погрешности вместимости цистерны, %	± 0,4
Объем горловины цистерны над указателем уровня, м3, не менее	0,13	0,065	0,065	0,224	0,112	0,112
Несливаемый остаток цистерны, м3, не более	0,0065	0,00325	0,00325	0,0112	0,0056	0,0056
Время заполнения цистерны своим насосом, мин, не более	14	7	7	24	12	12
Время слива своим насосом из цистерны, мин, не более	16	8	8	26	13	13
Время слива самотеком из цистерны, мин, не более	21	11	11	29	14	14
Габаритные размеры, мм, не более: - длина - ширина - высота	7920 2550 3790			8590 2550 3790
Масса снаряженного транспортного средства, кг, не более	9850			11860
Полная масса транспортного средства, кг, не более	17000			21570
Распределение полной массы, кг, не более: - на переднюю ось - на заднюю тележку (ось)	5600 11400			5800 15770
Пределы допускаемой относительной погрешности ИУТ, %:	± 0,5

Наименование параметра или размера	Величина параметра или размера
Наименование параметра или размера	6619-25 (АТЗ-4,9-3309)			6619-26 (АТЗ-20-6520)
Количество секций в цистерне, шт.	1	2		1	2
Количество секций в цистерне, шт.	1	1 секция	2 секция	1	1 секция	2 секция
Номинальная вместимость цистерны (секции), м3	4,9± 0,123	2,45± 0,0613	2,45± 0,0613	20± 0,3	10± 0,2	10± 0,2
Предел допускаемой относительной погрешности вместимости цистерны, %	± 0,4
Объем горловины цистерны над указателем уровня, м3, не менее	0,098	0,049	0,049	0,4	0,2	0,2
Несливаемый остаток цистерны, м3, не более	0,0049	0,00245	0,00245	0,02	0,01	0,01
Время заполнения цистерны своим насосом, мин, не более	12	6	6	42	21	21
Время слива своим насосом из цистерны, мин, не более	12	6	6	42	21	21
Время слива самотеком из цистерны, мин, не более	14	7	7	46	23	23
Габаритные размеры, мм, не более: - длина - ширина - высота	6155 2300 2710			9560 2550 3790
Масса снаряженного транспортного средства, кг, не более	4010			13520
Полная масса транспортного средства, кг, не более	8160			30200
Распределение полной массы, кг, не более: - на переднюю ось - на заднюю тележку (ось)	2165 5995			7360 22840
Пределы допускаемой относительной погрешности ИУТ, %:	± 0,5

Наименование параметра или размера	Величина параметра или размера
Наименование параметра или размера	6619-27 (АТЗ-22-6520)			6619-28 (АТЗ-20-6522)
Количество секций в цистерне, шт.	1	2		1	2
Количество секций в цистерне, шт.	1	1 секция	2 секция	1	1 секция	2 секция
Номинальная вместимость цистерны (секции), м3	22± 0,33	11± 0,165	11± 0,165	20± 0,3	10± 0,2	10± 0,2
Предел допускаемой относительной погрешности вместимости цистерны, %	± 0,4
Объем горловины цистерны над указателем уровня, м3, не менее	0,44	0,22	0,22	0,4	0,2	0,2
Несливаемый остаток цистерны, м3, не более	0,022	0,011	0,011	0,02	0,01	0,01
Время заполнения цистерны своим насосом, мин, не более	46	23	23	42	21	21
Время слива своим насосом из цистерны, мин, не более	46	23	23	42	21	21
Время слива самотеком из цистерны, мин, не более	50	25	25	46	23	23
Габаритные размеры, мм, не более: - длина - ширина - высота	9560 2550 3790			10945 2500 3990
Масса снаряженного транспортного средства, кг, не более	13820			14250
Полная масса транспортного средства, кг, не более	32160			30720
Распределение полной массы, кг, не более: - на переднюю ось - на заднюю тележку (ось)	7420 24740			7450 23430
Пределы допускаемой относительной погрешности ИУТ, %:	± 0,5

Наименование параметра или размера	Величина параметра или размера
Наименование параметра или размера	6619-29 (АТЗ-22-6522)			6619-30 (АТЗ-20-65222)
Количество секций в цистерне, шт.	1	2		1	2
Количество секций в цистерне, шт.	1	1 секция	2 секция	1	1 секция	2 секция
Номинальная вместимость цистерны (секции), м3	22 ±0,33	11± 0,165	11± 0,165	20 ±0,3	10± 0,2	10± 0,2
Предел допускаемой относительной погрешности вместимости цистерны, %	± 0,4
Объем горловины цистерны над указателем уровня, м3, не менее	0,44	0,22	0,22	0,4	0,2	0,2
Несливаемый остаток цистерны, м3, не более	0,022	0,011	0,011	0,02	0,01	0,01
Время заполнения цистерны своим насосом, мин, не более	46	23	23	42	21	21
Время слива своим насосом из цистерны, мин, не более	46	23	23	42	21	21
Время слива самотеком из цистерны, мин, не более	50	25	25	46	23	23
Габаритные размеры, мм, не более: - длина - ширина - высота	10945 2500 3990			9150 2540 3990
Масса снаряженного транспортного средства, кг, не более	14540			14350
Полная масса транспортного средства, кг, не более	32680			31020
Распределение полной массы, кг, не более: - на переднюю ось - на заднюю тележку (ось)	7475 25220			7995 23025
Пределы допускаемой относительной погрешности ИУТ, %:	± 0,5

Наименование параметра или размера	Величина параметра или размера
Наименование параметра или размера	6619-31 (АТЗ-22-65222)			6619-32 (АТЗ-20-65225)
Количество секций в цистерне, шт.	1	2		1	2
Количество секций в цистерне, шт.	1	1 секция	2 секция	1	1 секция	2 секция
Номинальная вместимость цистерны (секции), м3	22 ±0,33	11± 0,165	11± 0,165	20 ±0,3	10± 0,2	10± 0,2
Предел допускаемой относительной погрешности вместимости цистерны, %	±0,4
Объем горловины цистерны над указателем уровня, м3, не менее	0,44	0,22	0,22	0,4	0,2	0,2
Несливаемый остаток цистерны, м3, не более	0,022	0,011	0,011	0,02	0,01	0,01
Время заполнения цистерны своим насосом, мин, не более	46	23	23	42	21	21
Время слива своим насосом из цистерны, мин, не более	46	23	23	42	21	21
Время слива самотеком из цистерны, мин, не более	50	25	25	46	23	23
Габаритные размеры, мм, не более: - длина - ширина - высота	9400 2540 3990			10780 2500 3990
Масса снаряженного транспортного средства, кг, не более	14650			15200
Полная масса транспортного средства, кг, не более	32980			31670
Распределение полной массы, кг, не более: - на переднюю ось - на заднюю тележку (ось)	7990 24990			7445 24265
Пределы допускаемой относительной погрешности ИУТ, %:	± 0,5

Наименование параметра или размера	Величина параметра или размера
Наименование параметра или размера	6619-33 (АТЗ-8-5350)			6619-34 (АТЗ-9-43118)
Количество секций в цистерне, шт.	1	2		1	2
Количество секций в цистерне, шт.	1	1 секция	2 секция	1	1 секция	2 секция
Номинальная вместимость цистерны (секции), м3	8 ±0,16	4±0,1	4±0,1	9,0 0,18	4,5± 0,113	4,5± 0,113
Предел допускаемой относительной погрешности вместимости цистерны, %	±0,4
Объем горловины цистерны над указателем уровня, м3, не менее	0,16	0,08	0,08	0,18	0,09	0,09
Несливаемый остаток цистерны, м3, не более	0,008	0,004	0,004	0,009	0,0045	0,0045
Время заполнения цистерны своим насосом, мин, не более	16	8	8	20	10	10
Время слива своим насосом из цистерны, мин, не более	18	9	9	21	11	11
Время слива самотеком из цистерны, мин, не более	24	12	12	26	13	13
Габаритные размеры, мм, не более: - длина - ширина - высота	7580 2550 3790			8590 2550 3790
Масса снаряженного транспортного средства, кг, не более	9840			10130
Полная масса транспортного средства, кг, не более	16560			17670
Распределение полной массы, кг, не более: - на переднюю ось - на заднюю тележку (ось)	5390 11170			4660 13010
Пределы допускаемой относительной погрешности ИУТ, %:	± 0,5

Наименование параметра или размера	Величина параметра или размера
Наименование параметра или размера	6619-35 (АТЗ-15-65111)			6619-36 (АТЗ-16-65111)
Количество секций в цистерне, шт.	1	2		1	2
Количество секций в цистерне, шт.	1	1 секция	2 секция	1	1 секция	2 секция
Номинальная вместимость цистерны (секции), м3	15 ±0,225	7,5±0,15	7,5±0,15	16 ±0,24	8±0,16	8±0,16
Предел допускаемой относительной погрешности вместимости цистерны, %	±0,4
Объем горловины цистерны над указателем уровня, м3, не менее	0,3	0,15	0,15	0,32	0,16	0,16
Несливаемый остаток цистерны, м3, не более	0,015	0,0075	0,0075	0,016	0,008	0,008
Время заполнения цистерны своим насосом, мин, не более	32	16	16	34	17	17
Время слива своим насосом из цистерны, мин, не более	34	17	17	36	18	18
Время слива самотеком из цистерны, мин, не более	18	18	18	40	20	20
Габаритные размеры, мм, не более: - длина - ширина - высота	8450 2500 3915			8560 2500 3915
Масса снаряженного транспортного средства, кг, не более	11340			11535
Полная масса транспортного средства, кг, не более	23870			24890
Распределение полной массы, кг, не более: - на переднюю ось - на заднюю тележку (ось)	6150 17720			6190 18700
Пределы допускаемой относительной погрешности ИУТ, %:	± 0,5

Наименование параметра или размера	Величина параметра или размера
Наименование параметра или размера	6619-37 (АТЗ-15-65115)			6619-38 (АТЗ-16-65115)
Количество секций в цистерне, шт.	1	2		1	2
Количество секций в цистерне, шт.	1	1 секция	2 секция	1	1 секция	2 секция
Номинальная вместимость цистерны (секции), м3	15± 0,225	7,5±0,15	7,5±0,15	16±0,2 4	8±0,16	8±0,16
Предел допускаемой относительной погрешности вместимости цистерны, %	±0,4
Объем горловины цистерны над указателем уровня, м3, не менее	0,3	0,15	0,15	0,32	0,16	0,16
Несливаемый остаток цистерны, м3, не более	0,015	0,0075	0,0075	0,016	0,008	0,008
Время заполнения цистерны своим насосом, мин, не более	32	16	16	34	17	17
Время слива своим насосом из цистерны, мин, не более	34	17	17	36	18	18
Время слива самотеком из цистерны, мин, не более	36	18	18	40	20	20
Габаритные размеры, мм, не более: - длина - ширина - высота	8600 2500 3750			8770 2500 3750
Масса снаряженного транспортного средства, кг, не более	10700			10800
Полная масса транспортного средства, кг, не более	23215			24150
Распределение полной массы, кг, не более: - на переднюю ось - на заднюю тележку (ось)	5485 17730			5355 18795
Пределы допускаемой относительной погрешности ИУТ, %:	± 0,5

Наименование параметра или размера	Величина параметра или размера
Наименование параметра или размера	6619-39 (АТЗ-17-65115)			6619-40 (АТЗ-17-65224)
Количество секций в цистерне, шт.	1	2		1	2
Количество секций в цистерне, шт.	1	1 секция	2 секция	1	1 секция	2 секция
Номинальная вместимость цистерны (секции), м3	17± 0,255	8,5±0,17	8,5±0,17	17± 0,255	8,5±0,17	8,5±0,17
Предел допускаемой относительной погрешности вместимости цистерны, %	±0,4
Объем горловины цистерны над указателем уровня, м3, не менее	0,34	0,17	0,17	0,34	0,17	0,17
Несливаемый остаток цистерны, м3, не более	0,017	0,0085	0,0085	0,017	0,0085	0,0085
Время заполнения цистерны своим насосом, мин, не более	36	18	18	36	18	18
Время слива своим насосом из цистерны, мин, не более	38	19	19	38	19	19
Время слива самотеком из цистерны, мин, не более	42	21	21	42	21	21
Габаритные размеры, мм, не более: - длина - ширина - высота	8900 2500 3750			13355 2550 3990
Масса снаряженного транспортного средства, кг, не более	11000			15015
Полная масса транспортного средства, кг, не более	25175			29050
Распределение полной массы, кг, не более: - на переднюю ось - на заднюю тележку (ось)	6195 18980			7175 22575
Пределы допускаемой относительной погрешности ИУТ, %:	± 0,5

Наименование параметра	Величина параметра или размера
или размера	6619-43 (АТЗ-12-6312В9)
Количество секций в цистерне , шт.	1	2
Количество секций в цистерне , шт.	1	1 секция	2 секция
Номинальная вместимость цистерны (секции), 3 м	12,0± 0,18	6±0,12	6±0,12
Предел допускаемой относительной погрешности вместимости цистерны, %	±0,4
Объем горловины над указателем уровня, м3, не менее	0,24	0,12	0,12
Несливаемый остаток, м (л), не более	0,012	0,006	0,006
Пределы допускаемой относительной погрешности ИУТ, %: - при выпуске из производства - в условиях эксплуатации
Время заполнения цистерны своим насосом, мин, не более	27	14	14
Время слива своим насосом, мин, не более	28	14	14
Время слива самотеком. мин, не более	31	16	16
Габаритные размеры, мм, не более - длина - ширина - высота	11500 2550 4000
Масса снаряженного транспортного средства, кг, не более	16180
Полная масса транспортного средства, кг, не более	26500
Распределение полной массы, кг, не более - на переднюю ось - на заднюю тележку (ось)	7500 19000
Пределы допускаемой относительной погрешности ИУТ, %:	± 0,5

Наименование параметра или размера	Величинапараметраилиразмера
Наименование параметра или размера	6619-44 (АТЗ-10-43118)			6619-45 (АТЗ-12-43118)
Количество секций в цистерне, шт.	1	2		1	2
Количество секций в цистерне, шт.	1	1 секция	2 секция	1	1 секция	2 секция
Номинальная вместимость цистерны (секции), м3	10,0 ± 0,2	5,0± 0,125	5,0± 0,125	12,0± 0,18	6± 0,12	6± 0,12
Предел допускаемой относительной погрешности вместимости цистерны, %	±0,4
Объем горловины цистерны над указателем уровня, м3, не менее	0,2	0,1	0,1	0,24	0,12	0,12
Несливаемый остаток цистерны, м3, не более	0,01	0,005	0,005	0,012	0,006	0,006
Время заполнения цистерны своим насосом, мин, не более	22	11	11	27	14	14
Время слива своим насосом из цистерны, мин, не более	20	10	10	28	14	14
Время слива самотеком из цистерны, мин, не более	27	14	14	31	16	16
Габаритные размеры, мм, не более: - длина - ширина - высота	10100 2550 3940
Масса снаряженного транспортного средства, кг, не более	10890			11070
Полная масса транспортного средства, кг, не более	19040			20880
Распределение полной массы, кг, не более: - на переднюю ось - на заднюю тележку (ось)	5470 13570			5600 15280
Пределы допускаемой относительной погрешности ИУТ, %:	± 0,5

Знак утверждения типа

наносится на маркировочную табличку, прикрепляемую на цистерну АТЗ, фотохимическим или ударным способом и в центр титульного листа руководства по эксплуатации и паспорта.

Комплектность

Комплектность поставки приведена в таблице 22.

Наименование комплектов	Количество
Автотопливозаправщик	1 ед.
Комплект эксплуатационной документации, согласно ведомости эксплуатационных документов (ВЭ)	1 экз.
Комплект запасных частей, инструмента и принадлежностей, согласно ведомости запасных частей (ЗИП)	1 экз.
Руководство по эксплуатации» 6619 00.00.000 РЭ	1 экз.

Поверка

осуществляется в соответствии с разделом 4.9.1«Методика поверки» руководства по эксплуатации «Автотопливозаправщики 6619 00.00.000.Руководство по эксплуатации», утвержденным ГЦИ СИ ФБУ «Челябинский ЦСМ» в октябре 2013 г.

Основные средства поверки:

Наименование и тип средства поверки	Основные характеристики
Комплекс градуировки резервуаров «ЗОНД»	Относительная погрешность измерения объема жидкости 0,15 %
Манометр эталонный типа МО	Предел измерения 1,6 кгс/см , класс точности 0,4, 4-горазряда
Колба 1000 см3	Класс точности 2
Термометр ртутно-стеклянный ТЛ-4	Диапазон измерения от 0 °С до 50 °С, 3-го разряда, цена деления 0,1 °С
Мерники эталонные М2р-50 и М2р-100	Вместимость 50 дм3 и 100 дм3, 2-го разряда
