| Номер в госреестре | 36003-20 |
| Наименование СИ | Манометры, вакуумметры, мановакуумметры показывающие сигнализирующие |
| Обозначение типа СИ | ЭкМ, ЭкВ, ЭкМВ |
| Изготовитель | ООО "Завод теплотехнических приборов", Беларусь, г.Минск |
| Год регистрации | 2020 |
| Срок свидетельства | 28.11.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры ЭкМ, мановакуумметры ЭкВ, мановакуумметры ЭкМВ показывающие сигнализирующие (в дальнейшем - приборы) предназначены для измерений избыточного и вакуумметрического давления неагрессивных, некристаллизующихся жидкостей, газа, пара и управления внешними электрическими цепями от сигнализирующего устройства прямого действия.
Приборы могут применяться в системах газоснабжения, в энергетике, теплотехнических системах транспортировки различных газов, воды и пара.
Описание типа средства измерений
В основу работы прибора положен принцип преобразования силы давления через деформацию упругих элементов в механическое перемещение стрелки прибора. Сила давления, действующая на трубчатую пружину, посредством кинематической силы поворачивает стрелку относительно циферблата на соответствующий давлению угол.
Сигнализирующее устройство изготавливают в двух исполнениях: с магнитным поджатием контактов и на базе микровыключателей.
Приборы изготавливаются в стальном корпусе без фланца. Корпус приборов выполнен из стали в виде цилиндра диаметром 100 мм, 160 мм и может быть заполнен силиконом.

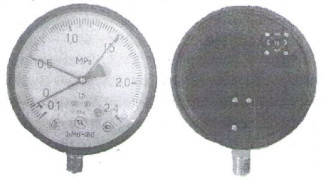

Общий вид приборов представлен на рисунках 1-2.
отсутствует.
приборов приведены в таблицах 1-2.
Таблица 1 - Метрологические характеристики
| Наименование прибора | Обозначение прибора | Диапазон показаний, МПа | Класс точности по ГОСТ 2405-88 |
| Манометр сигнализирующий показывающий (с диаметром корпуса 160, 100 мм) | ЭкМ-160 ЭкМ-160Вм ЭкМ-160НВм ЭкМ-100 ЭкМ-100Вм ЭкМ-100НВм | от 0 до 0,1 от 0 до 0,16 от 0 до 0,25 от 0 до 0,4 от 0 до 0,6 от 0 до 1,0 | |
| Манометр сигнализирующий показывающий с жидкостным наполнением (с диаметром корпуса 160, 100 мм) | ЭкМ-160НВм-Ву ЭкМ-100НВм-Ву | от 0 до 1,6 от 0 до 2,5 от 0 до 4,0 от 0 до 6,0 от 0 до 10,0 от 0 до 16,0 | 5 5 |
| от 0 до 25,0 | |||
| Вакуумметр сигнализирующий показывающий (с диаметром корпуса 160 мм) | ЭкВ-160 ЭкВ-160Вм ЭкВ-160НВм | от -0,1 до 0 | |
| Мановакуумметр показывающий сигнализирующий (с диаметром корпуса 160, 100 мм) | ЭкВМ-160 ЭкВМ-160Вм ЭкВМ-160НВм ЭкВМ-100 ЭкВМ-100Вм ЭкВМ-100НВм | от -0,1 до + 0,15 от -0,1 до + 0,3 от -0,1 до + 0,5 от -0,1 до + 0,9 от -0,1 до + 1,5 от -0,1 до + 2,4 | 1.5 2.5 |
Мановакуумметр показывающий сигнализирующий с жидкостным наполнением (с диаметром корпуса 160, 100 мм)_
ЭкВМ-160НВм-Ву
ЭкВМ-100НВм-Ву
Класс точности по
ГОСТ 2405-88
Диапазон показаний, МПа
Примечания:
1) Измеряемая среда - газ, пар, жидкость (в том числе ацетилен)
2) Диапазоны измерений избыточного давлений от 25 % до 75 % диапазона показаний;
3) Диапазоны измерений вакуумметрического давлений равны диапазонам показаний.
4) Пределы допускаемой основной погрешности приборов, выраженные в процентах от диапазона показаний: ±1,5; ±2,5 % для классов точности 1,5 и 2,5 по ГОСТ 2405-88 соответственно.
5) Вариация показаний приборов не более абсолютного значения предела допускаемой основной погрешности приборов.
6) Число срабатываний сигнализирующего устройства прибора, не менее 200000.
7) Пределы допускаемой основной погрешности срабатывания сигнализирующего устройства и пределы допускаемой погрешности измерений после срабатывания сигнализирующего устройства (за пределами диапазона установок), выраженные в процентах от диапазона показаний: ±6 % - для приборов с магнитным поджатием контактов сигнализирующего устройства;
±4 % - для приборов, сигнализирующее устройство которых выполнено на базе микровыключателей.
8) Вариация срабатывания сигнализирующего устройства приборов не более абсолютного значения предела допускаемой основной погрешности срабатывания сигнализирующего устройства._
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение | |
| Масса приборов, кг, не более | ЭкМ-100 ЭкМВ-100 ЭкМ-100Вм ЭкМВ-100Вм ЭкМ-100НВм ЭкМВ-100Вм | 0,7 |
| ЭкМ-100НВм-Ву ЭкМ-100НВм-Ву | 0,9 | |
| ЭкМ-160Вм ЭкВ-160Вм ЭкМВ-160Вм ЭкМ-160НВм ЭкВ-160НВм ЭкМВ-160НВм | 1,2 | |
| ЭкМ-160НВм-Ву ЭкМВ-160НВм-Ву | 1,8 | |
| ЭкМ-160 ЭкВ-160 ЭкМВ-160 | 1,6 | |
| Наименование характеристики | Значение | |
| Габаритные размеры, диаметр, мм, не более | ЭкМ-100 ЭкМВ-100 ЭкМ-100Вм ЭкМВ-100Вм ЭкМ-100НВм ЭкМВ-100Вм ЭкМ-100НВм-Ву ЭкМ-100НВм-Ву | 100 |
| ЭкМ-160Вм ЭкВ-160Вм ЭкМВ-160Вм ЭкМ-160НВм ЭкВ-160НВм ЭкМВ-160НВм ЭкМ-160НВм-Ву ЭкМВ-160НВм-Ву ЭкМ-160 ЭкВ-160 ЭкМВ-160 | 160 | |
| Напряжение внешних коммутируемых цепей для приборов с магнитным поджатием контактов1), В | Для цепей переменного тока с частотой (50±1) Гц | 24; 27; 40; 110; 230; 380 |
| Для цепей постоянного тока | 24; 27; 40; 60; 110; 230 | |
| Напряжение внешних коммутируемых цепей для приборов с сигнализирующим устройством, выполненных на базе микровыключателей1), В | Для цепей переменного тока с частотой (50±1) Гц | 110; 230 |
| Для цепей постоянного тока | 24; 230 | |
| Степень защиты оболочки в соответствии с ГОСТ 142542015 | IP40; IP54 | |
наносится методом штемпельной печати в паспорт прибора, а также на циферблат или корпус прибора.
Комплектность средств измерений
Комплектность приборов соответствует указанной в таблице 3.
| Таблица 3 - Комплектность средств изме | рений | ||
| Наименование | Обозначение | Количество | Примечание |
| Прибор | ЭкМ-100 ЭкМВ-100 ЭкМ-100Вм ЭкМВ-100Вм ЭкМ-100НВм ЭкМВ-100Вм ЭкМ-100НВм-Ву ЭкМ-100НВм-Ву ЭкМ-160Вм ЭкВ-160Вм ЭкМВ-160Вм ЭкМ-160НВм ЭкВ-160НВм ЭкМВ-160НВм ЭкМ-160НВм-Ву ЭкМВ-160НВм-Ву ЭкМ-160 ЭкВ-160 ЭкМВ-160 | 1 шт. | |
| Паспорт | ФИУШ.406121.024ПС | 1 экз. | |
| РЭ | ФИУШ.406121.024РЭ | 1 экз. | По требованию заказчика |
| Упаковка | 1 шт. | ||
осуществляется по документу МИ 2124-90 «Рекомендация. ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Основные средства поверки:
Манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60; МП-250 (Регистрационный номер в Федеральном информационном фонде 58794-14)
Мановакуумметр грузопоршневой МВП-2,5 (Регистрационный номер в Федеральном информационном фонде № 1652-99).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке и(или) на корпус прибора.
приведены в эксплуатационном документе.
ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия
ТУ РБ 37388602.001-96 Манометры МП, вакуумметры ВП, мановакуумметры МВП, напоромеры НП, тягомеры ТП, тягонапоромеры ТНП показывающие. Технические условия
