Г азоанализаторы SIDOR предназначены для автоматического непрерывного измерения объемной доли (массовой концентрации) оксида углерода (СО), диоксида углерода (СО2), оксида азота (NO), закиси азота (N2O), диоксида серы (SO2), метана (CH4) и кислорода (О2) в отходящих и технологических газах промышленных предприятий.
| Номер в госреестре | 36104-16 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | SIDOR |
| Изготовитель | "SICK AG", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 12.05.2021 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Г азоанализаторы SIDOR предназначены для автоматического непрерывного измерения объемной доли (массовой концентрации) оксида углерода (СО), диоксида углерода (СО2), оксида азота (NO), закиси азота (N2O), диоксида серы (SO2), метана (CH4) и кислорода (О2) в отходящих и технологических газах промышленных предприятий.
Принцип действия газоанализаторов SIDOR (далее - газоанализаторы) основан на следующих методах:
- для определения всех компонентов (кроме О2): ИК-спектроскопия;
- для определения О2: электрохимический (с использованием твердотельной электрохимической ячейки на основе ZrO2) или парамагнитный.
Газоанализаторы представляют собой стационарные автоматические приборы непрерывного действия.
Конструктивно газоанализаторы выполнены в одном блоке.
Газоанализаторы обеспечивают одновременное измерение от одного до трех компонентов в зависимости от комплектации. В базовую комплектацию газоанализаторов входят: фильтр для очистки анализируемой газовой пробы от пыли, измерительный модуль для определения содержания компонентов, приведенных выше (кроме кислорода), и измеритель давления. Дополнительно в состав газоанализатора могут входить следующие элементы: сборник конденсата, насос для принудительной подачи анализируемой пробы, второй измерительный модуль, модуль для определения объемной доли кислорода и измеритель расхода.
На передней панели газоанализатора расположен жидкокристалический дисплей, на который выводится текущая измерительная информация и кнопки управления работой прибора, на задней панели - два штуцера для подачи анализируемой пробы с использованием насоса и без использования насоса, аналоговые выходы 0/4-20 мА, цифровой выход RS 232 C и разъемы для подключения питания.
Содержание определяемых компонентов выводится на дисплей прибора в единицах
3 3
объемной доли (ppm или %) или единицах массовой концентрации (мг/м или г/м ).
Внешний вид газоанализаторов, места пломбирования от несанкционированного доступа и место нанесения знака поверки показаны на рисунке 1.
Место для нанесения знака поверки

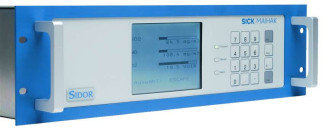

Рисунок 1 - Внешний вид газоанализаторов SIDOR
Газоанализаторы SIDOR имеют встроенное программное обеспечение (ПО).
ПО осуществляет следующие функции: измерение и расчет содержания определяемого компонента; отображение результатов измерений на ЖК дисплее газоанализатора; передача результатов измерений по интерфейсу связи с ПК;
контроль целостности программных кодов ПО, настроечных и калибровочных констант;
контроль общих неисправностей (связь, конфигурация); контроль внешней связи (RS 232 C).
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - средний по Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SIDOR |
|
Номер версии (идентификационный номер)*ПО |
1.10 |
|
Цифровой идентификатор ПО |
недоступен |
|
*Номер версии (идентификационный номер) программного обеспечения должен быть не ниже указанного в таблице. |
|
Диапазоны измерений и пределы допускаемой основной погрешности приведены в таблице 2.
|
Определяемый компонент |
Диапазоны показаний объемной доли определяемого компонента |
Диапазоны измерений объемной доли определяемого компонента* |
Пределы допускаемой основной погрешности |
||
|
-1 млн (PPm) |
% |
приведенной к конечному значению, у, % |
относительной, 5, % |
||
|
Оксид углерода (СО) |
от 0 до 60 млн-1 |
от 0 до 60 |
- |
±6 |
- |
|
от 0 до 300 млн-1 |
от 0 до 60 включ. св. 60 до 300 |
- |
±6 |
±6 |
|
|
от 0 до 1000 млн-1 |
от 0 до 100 включ. св. 100 до 1000 |
- |
±6 |
±6 |
|
|
от 0 до 2500 млн-1 |
от 0 до 250 включ. св. 250 до 2500 |
- |
±6 |
±6 |
|
|
от 0 до 1,0 % |
- |
от 0 до 0,25 включ. св.0,25 до 1,0 |
±5 |
±5 |
|
|
от 0 до 10 % |
- |
от 0 до 1 включ. св.1 до 10 |
±5 |
±5 |
|
|
от 0 до 100 % |
- |
от 0 до 10 включ. св.10 до 100 |
±5 |
±5 |
|
|
Оксид азота (NO) |
от 0 до 100 млн-1 |
от 0 до 100 |
- |
±10 |
- |
|
от 0 до 500 млн-1 |
от 0 до 100 включ. св. 100 до 500 |
- |
±10 |
±10 |
|
|
от 0 до 1000 млн-1 |
от 0 до 500 включ. св. 500 до 1000 |
- |
±8 |
±8 |
|
|
от 0 до 5000 млн-1 |
от 0 до 1000 включ. св. 1000 до 5000 |
- |
±6 |
±6 |
|
|
от 0 до 3 % |
- |
от 0 до 0,5 включ. св. 0,5 до 3 |
±5 |
±5 |
|
|
Определяемый компонент |
Диапазоны показаний объемной доли определяемого компонента |
Диапазоны измерений объемной доли определяемого компонента* |
Пределы допускаемой основной погрешности |
||
|
-1 млн (ppm) |
% |
приведенной к конечному значению, у, % |
относительной, 5, % |
||
|
Закись азота (N2O) |
от 0 до 100 млн-1 |
от 0 до 100 |
±10 |
- |
|
|
от 0 до 1000 млн-1 |
от 0 до 100 включ. св. 100 до 1000 |
- |
±8 |
±8 |
|
|
от 0 до 5000 млн-1 |
от 0 до 1000 включ. св. 1000 до 5000 |
- |
±6 |
±6 |
|
|
от 0 до 1,0 % |
- |
от 0 до 0,5 включ. св.0,5 до 1,0 |
±6 |
±6 |
|
|
от 0 до 10 % |
- |
от 0 до 1 включ. св.1 до 10 |
±6 |
±6 |
|
|
от 0 до 100 % |
- |
от 0 до 10 включ. св.10 до 100 |
±5 |
±5 |
|
|
Диоксид серы (SO2) |
от 0 до 35 млн-1 |
от 0 до 35 |
- |
±10 |
- |
|
от 0 до 100 млн-1 |
от 0 до 100 |
- |
±10 |
- |
|
|
от 0 до 500 млн-1 |
от 0 до 100 включ. св. 100 до 500 |
- |
±10 |
±10 |
|
|
от 0 до 1000 млн-1 |
от 0 до 500 включ. св. 500 до 1000 |
- |
±8 |
±8 |
|
|
от 0 до 5000 млн-1 |
от 0 до 1000 включ. св. 1000 до 5000 |
- |
±6 |
±6 |
|
|
от 0 до 3 % |
- |
от 0 до 0,5 включ. св. 0,5 до 3 |
±5 |
±5 |
|
|
Определяемый компонент |
Диапазоны показаний объемной доли определяемого компонента |
Диапазоны измерений объемной доли определяемого компонента* |
Пределы допускаемой основной погрешности |
||
|
-1 млн (ppm) |
% |
приведенной к конечному значению, у, % |
относительной, 5, % |
||
|
Метан (СН4) |
от 0 до 5000 млн-1 |
от 0 до 500 включ. св. 500 до 5000 |
- |
±6 |
±6 |
|
от 0 до 1,0 % |
- |
от 0 до 0,1 включ. св.0,1 до 1,0 |
±5 |
±5 |
|
|
от 0 до 10 % |
- |
от 0 до 1 включ. св.1 до 10 |
±5 |
±5 |
|
|
от 0 до 100 % |
- |
от 0 до 10 включ. св.10 до 100 |
±5 |
±5 |
|
|
Диоксид углерода (CO2) |
от 0 до 500 млн-1 |
от 0 до 500 |
- |
±6 |
- |
|
от 0 до 500 млн-1 |
от 0 до 500 включ. св. 500 до 5000 |
- |
±6 |
±6 |
|
|
от 0 до 1,0 % |
- |
от 0 до 0,1 включ. св.0,1 до 1,0 |
±5 |
±5 |
|
|
от 0 до 10 % |
- |
от 0 до 1 св.1 до 10 |
±5 |
±5 |
|
|
Диоксид углерода (CO2) |
от 0 до 100 % |
- |
от 0 до 10 включ. св.10 до 100 |
±5 |
±5 |
|
Кислород (О2)** |
от 0 до 10 % |
- |
от 0 до 3 включ. св. 3 до 10 |
±5 |
±5 |
|
от 0 до 25 % |
- |
от 0 до 5 включ. св. 5 до 25 |
±4 |
±4 |
|
|
Определяемый компонент |
Диапазоны показаний объемной доли определяемого компонента |
Диапазоны измерений объемной доли определяемого компонента* |
Пределы допускаемой основной погрешности |
||
|
-1 млн (ppm) |
% |
приведенной к конечному значению, у, % |
относительной, 5, % |
||
|
Кислород (О2)*** |
от 0 до 3 % |
- |
от 0 до 3 |
±5 |
- |
|
от 0 до 100 % |
- |
от 0 до 10 включ. св. 10 до 100 |
±4 |
±4 |
|
Примечания:
1 3
1 Пересчет объемной доли (млн ) в массовую концентрацию компонента (мг/м ) проводится с приведением к температуре 0 оС и давлению 760 мм рт. ст. в соответствии с требованиями РД 52.04.186-89.
2 *Диапазон измерений и измеряемые компоненты определяются при заказе с учетом состава анализируемой среды с введением поправок на взаимное влияние определяемых компонентов. При заказе диапазона измерений с верхним значением, отличным от приведенных в таблице, выбирают диапазон измерений, включающий это верхнее значение.
3 ** диапазоны измерений для измерительных модулей с электрохимической и парамагнитной ячейкой.
4 ***диапазоны измерений для измерительных модулей с парамагнитной ячейкой.
5 Пределы допускаемой основной погрешности по каналу измерений NO нормированы при условии стабильного содержания паров воды в анализируемой среде._
Таблица 3 - Метрологические и технические характеристики
|
Параметр |
Значение |
|
Номинальная цена единицы наименьшего разряда |
0,01; 0,1; 1 |
|
Номинальная цена единицы наименьшего разряда по каналу O2, % объемной доли |
0,01 |
|
Предел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности |
0,5 |
|
Время прогрева и выхода на рабочий режим ,ч, не более |
2 |
|
Предел допускаемого времени установления показаний Т0,9, с, не более - для электрохимического метода, - для остальных методов. |
30 5 |
|
Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от предела допускаемой основной погрешности |
0,3 |
|
Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды на каждые 10 оС от номинального значения 20 оС в рабочих условиях, в долях от предела допускаемой основной погрешности |
±0,5 |
|
Предел допускаемой суммарной дополнительной погрешности от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси, в долях от предела допускаемой основной погрешности, не более |
0,5 |
Габаритные размеры, масса и потребляемая электрическая мощность газоанализаторов приведены в таблице 4.
Таблица 4 - Габаритные размеры, масса и потребляемая мощность
|
Г абаритные размеры, мм, не более |
Масса, кг, не более |
Потребляемая мощность, В • А, не более |
|
Длина 290 |
||
|
Ширина 485 |
20 |
150 |
|
Высота 135 |
Таблица 5 - Технические характеристики
|
Параметр |
Значение |
|
Напряжение питания от сети переменного тока - частота, Гц - напряжение, В |
50±1 230±23 |
|
Средняя наработка на отказ (при доверительной вероятности Р=0,95), часов |
24000 |
|
Срок службы, лет, не менее |
10 |
|
Условия эксплуатации: о/~' - диапазон температуры окружающего воздуха, С - относительная влажность окружающего воздуха, %, не более (без конденсации влаги); - диапазон атмосферного давления, кПа |
от 5 до 45 95 от 70 до 120 |
|
Параметры анализируемой газовой пробы на входе газоанализатора: о/~' - диапазон температуры, С - диапазон давления, гПа - расход газовой пробы, дм3/мин - содержание определяемых компонентов: не более верхнего значения диапазона измерений. |
от 0 до +45 от -200 до +300 1 |
|
Примечание: Перекрестная чувствительность компенсирована введением поправок. |
|
наносится на переднюю панель газоанализатора и на титульный лист Руководства по эксплуатации типографским способом.
Комплектность поставки газоанализаторов приведена в таблице 6.
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Г азоанализатор * |
SIDOR |
1 шт. |
|
Руководство по эксплуатации с дополнением |
1 экз. |
|
|
Методика поверки |
МП 242-1921-2015 |
1 экз. |
|
Примечание: * Комплектация газоанализатора определяется Заказчиком |
||
осуществляется по документу МП-242-1921-2015 «Газоанализаторы SIDOR. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 3 августа 2015 г.
Основные средства поверки: стандартные образцы состава газовых смесей в баллонах под давлением: TO/N2 (ГСО 9744-2011, ГСО 9756-2011, ГСО 9757-2011, ГСО 9792-2011, ГСО 10240-2013); Ш/N (ГСО 10323-2013); N2O/N2 (ГСО 10382-2013); SO2/N2 (ГСО 10342-2013); СН/N (ГСО 10256-2013); CO2/N2 (ГСО 10241-2013); О2т2 (ГСО 10253-2013).
Методика измерений приведена в эксплуатационном документе.
1 Приказ Минприроды России № 425 от 07.12.2012 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений».
2 ГОСТ Р 50759-95 «Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия».
3 ГОСТ 8.578-2014 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».
4 Техническая документация фирмы - изготовителя.
