Анализаторы общего органического углерода TOCOR 700 мод. TOCOR 700 TH, TOCOR 700 UV, 36105-14

36105-14
Для автоматического непрерывного измерения массовой концентрации общего органического углерода (ТОС) в различных водных средах. Область применения - производственный и экологический контроль содержания углерода в углеродосодержащих соединениях или элементарного углерода в конденсате, охлаждающих, сточных, природных, дождевых и морских водах.
Документы
Карточка СИ
Номер в госреестре 36105-14
Наименование СИ Анализаторы общего органического углерода
Обозначение типа СИ TOCOR 700 мод. TOCOR 700 TH, TOCOR 700 UV
Изготовитель "SICK AG", Германия
Год регистрации 2014
Срок свидетельства 28.08.2019
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

Анализаторы общего органического углерода TOCOR 700 модели TOCOR 700 TH, TOCOR 700 UV предназначены для автоматического непрерывного измерения массовой концентрации общего органического углерода (TOC) в водных средах.

Описание

Анализаторы общего органического углерода TOCOR 700 модели TOCOR 700 TH, TOCOR 700 UV (далее - анализаторы) представляют собой стационарные автоматические анализаторы непрерывного действия.

Способ отбора пробы - принудительный.

Выпускаются две модели анализаторов:

-    TOCOR 700 TH с термическим реактором (с одним или двумя);

-    TOCOR 700 UV с ультрафиолетовым реактором.

Модель TOCOR 700 TH используется для измерений массовой концентрации общего органического углерода в водных средах неизвестного состава, так как в высокотемпературном термическом реакторе происходит разложение практически всех углеродосодержащих органических примесей.

Модель TOCOR 700 UV используется для водных сред с известным составом.

Принцип действия анализатора заключается в следующем:

-    непрерывный отбор водной среды с предварительной фильтрацией от механических примесей;

-    подготовка пробы - удаление неорганического углерода (total inorganic carbon, TIC) методом воздействия кислотой и отвода газовой фазы;

-    преобразование органического углерода (total organic carbon, TOC) в водной пробе в диоксид углерода в газовой фазе методом окисления в ультрафиолетовом или термическом реакторе;

-    подача выделившегося диоксида углерода в потоке газа-носителя в инфракрасный недисперсионный газоанализатор S700 с измерительным модулем UNOR (производитель “SICK AG”, Германия) с модифицированным программным обеспечением; измеренное содержание диоксида углерода в газовой фазе пропорционально содержанию общего органического углерода в анализируемой водной среде.

Очистка газа-носителя (атмосферного воздуха) осуществляется с помощью заменяемого химического фильтра.

Для сильно загрязненных водных сред возможно подключение фильтра с обратной продувкой MRF 1 (ширина щелей от 50 до 200 мкм), а также ленточного фильтра MBF 1 (размер пор 5 или 20 мкм).

Конструктивно анализаторы могут быть выполнены в едином корпусе с прозрачной дверью или в секционном корпусе с непрозрачными дверьми.

Анализатор обеспечивает выполнение следующих функций:

-    непрерывную подготовку водной среды для проведения измерений;

-    измерение содержания общего органического углерода в водной среде;

-    выдача результатов измерений на дисплей встроенного газоанализатора S700;

-    формирование выходного аналогового сигнала 4.20 мА и цифрового RS232;

Лист № 2 Всего листов 6

-    формирование релейных выходных сигналов (неисправность, необходимость технического обслуживания, техобслуживание);

-    автоматическую диагностику состояния анализатора.

Анализаторы выполнены во взрывозащищенном исполнении, маркировка взрывозащиты 1ExpxIIT4. Взрывозащищенность анализаторов обеспечивается видом взрывозащиты «заполнение или продувка оболочки под избыточным давлением р» по ГОСТ Р 51330.3-99 и выполнением их конструкции в соответствии с требованиями ГОСТ Р 51330.0-99 (МЭК 60079-0-98).

По защищенности от влияния пыли и воды анализаторы соответствуют степени защиты IP55 по ГОСТ 14254-96.

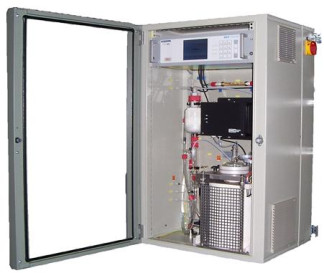

Внешний вид анализатора приведен на рисунке 1.

б) Секционный корпус с непрозрачной дверью Рисунок 1 - Анализатор общего органического углерода TOCOR 700

Анализаторы имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач измерения содержания общего органического углерода в воде, и являющееся модифицированным ПО газоанализаторов модели S700, выпускаемых фирмой «SICK AG», Германия.

Встроенное ПО анализаторов обеспечивает следующие основные функции:

-    управление отбором и подготовкой пробы и работой термического/ультрафиолетового реактора;

-    обработку и передачу измерительной информации от первичного измерительного преобразователя;

-    формирование выходного цифрового сигнала, последовательный интерфейс RS232;

-    диагностику аппаратной части анализатора;

-    настройку нулевых показаний, чувствительности анализатора.

Встроенное ПО анализаторов реализует следующие расчетные алгоритмы:

1)    вычисление значений массовой концентрации общего органического углерода по результатам измерения массовой концентрации диоксида углерода в потоке газа-носителя;

2)    непрерывную самодиагностику аппаратной части анализатора.

Встроенное ПО анализатора идентифицируется посредством вывода на дисплей номера версии.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационное наименование программного обеспечения

Номер версии программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления программного обеспечения

TOCOR

1.10

5671faea23 ca8218b293 f770ebc29db7

MD5

Примечание - номер версии ПО должен быть не ниже указанной в таблице. Значение контрольной суммы, указанное в таблице, относится только к файлу встроенного ПО (firmware) указанной версий.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик анализаторов.

Анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты соответствует уровню "С" по МИ 3286-2010.

Технические характеристики

1) Диапазоны измерений и пределы допускаемой основной погрешности анализаторов приведены в таблице 2.

Таблица 2

Модель анализатора

Диапазон показаний массовой концентрации общего органического углерода, мг/дм3

Диапазон измерений массовой концентрации общего органического углерода, мг/дм3

Пределы допускаемой основной погрешности

приведенной, %

относительной, %

TOCOR 700 UV

От 0 до 2

От 0 до 2

± 25

-

TOCOR 700 UV TOCOR 700 TH

От 0 до 5

От 0 до 5

± 25

-

От 0 до 10

От 0 до 5 Св. 5 до 10

± 20

± 20

Модель анализатора

Диапазон показаний массовой концентрации общего органического углерода, мг/дм1

Диапазон измерений массовой концентрации общего органического углерода, мг/дм3

Пределы допускаемой основной погрешности

приведенной, %

относительной, %

От 0 до 20

От 0 до 5

± 20

-

Св. 5 до 20

-

± 20

От 0 до 50

От 0 до 10

± 15

-

Св. 10 до 50

-

± 15

От 0 до 100

От 0 до 20

± 15

-

Св. 20 до 100

-

± 15

От 0 до 200

От 0 до 40

± 15

-

Св. 40 до 200

-

± 15

От 0 до 500

От 0 до 100

± 15

-

Св. 100 до 500

-

± 15

От 0 до 1000

От 0 до 200

± 15

-

Св. 200 до 1000

-

± 15

От 0 до 2000

От 0 до 400

± 15

-

Св. 400 до 2000

-

± 15

От 0 до 5000

От 0 до 1000

± 10

-

Св. 1000 до 5000

-

± 10

От 0 до 10000

От 0 до 2000

± 10

-

Св. 2000 до 10000

-

± 10

TOCOR 700 TH

От 0 до 50000

От 0 до 10000

± 10

-

Св. 10000 до 50000

-

± 10

6 ч 45 мин

от 200 до 800

0,5

0,2

0,1

0,1

-    TOCOR 700 UV

-    TOCOR 700 TH

Лист № 5 Всего листов 6 500 2000

1100

650

515

75

10

24 000

11)    Габаритные размеры анализаторов, мм, не более:

-    высота

-    ширина

-    глубина

12)    Масса анализатора, кг, не более

13)    Средний срок службы, лет

14)    Средняя наработка на отказ, ч,

Условия эксплуатации

»-»    0/"ч

от плюс 5 до плюс 45 или от минус 10 до плюс 35 (по заказу) от плюс 5 до плюс 45

до 95 (без конденсации) от 90 до 110

-    диапазон температуры окружающей среды, C

»-»    0/"ч

-    диапазон температуры анализируемой среды, C

-    диапазон относительной влажности окружающей среды при температуре 25 oC, %

-    диапазон атмосферного давления, кПа

Знак утверждения типа

Знак утверждения типа наносится на табличку на боковой стенке анализатора методом наклейки и на титульный лист Руководства по эксплуатации типографским методом.

Комплектность

Комплект поставки анализаторов приведен в таблице 3.

Таблица 3

Наименование

Количество

Анализаторы общего органического углерода TOCOR 700 модели TOCOR 700 TH, TOCOR 700 UV

1 шт. (модель по заказу)

Набор реагентов

1 набор

Фильтр с обратной продувкой MRF1

по заказу

Фильтр ленточный MBF 1

по заказу

Комплект принадлежностей

по заказу

Методика поверки МП-242-1756-2014

1 экз.

Руководство по эксплуатации

1 экз.

Поверка

осуществляется по документу МП-242-1756-2014 «Анализаторы общего органического углерода TOCOR 700 модели TOCOR 700 TH, TOCOR 700 UV. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» «07» марта 2014 г.

Основные средства поверки:

- стандартный образец состава кислого фталата калия C8H5O4K (ГСО 2216-81).

Сведения о методах измерений

Методика измерений приведена в документе «Анализаторы общего органического углерода TOCOR 700 модели TOCOR 700 TH, TOCOR 700 UV. Руководство по эксплуатации».

Лист № 6 Всего листов 6

Нормативные и технические документы, устанавливающие требования к анализаторам общего органического углерода TOCOR 700 модели TOCOR 700 TH, TOCOR 700 UV

1    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

2    ГОСТ 22729-84 Анализаторы жидкостей ГСП. Общие технические условия.

3    Техническая документация изготовителя "SICK AG", Германия.

Рекомендации к применению

при осуществлении деятельности в области охраны окружающей среды.
