| Номер в госреестре | 36152-12 |
| Наименование СИ | Дозаторы автоматические и механические одноканальные |
| Обозначение типа СИ | BIOHIT |
| Изготовитель | ?ма "Sartorius Biohit Liquid Handling Oy", Финляндия. |
| Год регистрации | 2012 |
| Срок свидетельства | 20.11.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Дозаторы автоматические и механические одноканальные BIOHIT предназначены для отбора, дозирования и розлива жидкостей объемом от 0,1 мкл до 50 000 мкл, динамическая вязкость которых не превышает 1,3-10" Па-с.
Принцип действия дозаторов основан на создании в наконечнике дозатора попеременно вакуума или избыточного давления, в результате чего в наконечник набирается или сливается из него дозируемая жидкость. Вакуум и избыточное давление создаются при перемещении поршня, расположенного в герметично уплотненном цилиндре. Объем определяется диаметром поршня и величиной его перемещения, которое регулируется изменением положения поршня с помощью регулировочного барабана через винтовую передачу для механических дозаторов и заданием с помощью клавиатуры и отображением на жидкокристаллическом дисплее для электронных дозаторов.
Дозаторы механические выпускаются в 80 модификациях, дозаторы автоматические выпускаются в 26 модификациях, отличающихся диапазонами дозирования, способом отображения информации об объеме дозирования, вариантами исполнения корпуса и назначением.
Установленное значение объема дозы дозаторов с варьируемым объемом доз отображается на дисплее, встроенном в корпус дозаторов, а значение номинальной дозы дозаторов с фиксированным объемом дозирования маркируется на их корпусе.
Дозаторы автоматические обеспечивают выполнение разведения, прямого и многократного дозирования, механические - только прямого и обратного дозирования.
Дозаторы автоматические позволяют задать до девяти значений скорости дозирования.
Дозаторы оснащены системой сброса наконечника, которая приводится в действие с помощью отдельной кнопки, расположенной на корпусе дозатора.
Дозаторы автоматические оснащены встроенным программным обеспечением, не связанным с процедурой обработки данных. Основные функции программного обеспечения: контроль работы поршневого устройства, вывод данных на дисплей.
Программное обеспечение дозаторов заложено в микроконтроллере в процессе производства и защищено от доступа и изменения, защитной пломбой.
Обновление программного обеспечения в процессе эксплуатации дозаторов не предусмотрено.
Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
лист № 2 всего листов 5

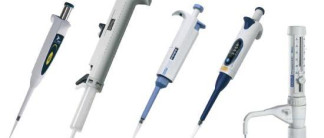

Фотографии внешнего вида дозаторов представлены на рисунках 1а - 16.
ТЬ
.iJi__.
I
Рис. 1 б - Дозатор автоматический одноканальный
| Исполнение дозатора | Диапазон объемов дозирования, мкл | Дискретность установки объема, мкл | Допускаемое относительное отклонение среднего арифметического значения фактического объема дозы от номинального, % при температуре (22± 2) оС | Допускаемое относительное среднеквадратиче ское отклонение фактического объема дозы, %, при температуре (22±2) оС |
| 1 | 2 | 3 | 4 | 5 |
| Дозаторы механические с фиксированным объемом дозирования | 5 | - | ±1,3 | 1,2 |
| 10 | - | ±0,8 | 0,8 | |
| 20 | - | ±0,6 | 0,5 | |
| 25,50,100 | - | ±0,5 | 0,3 | |
| 200 | - | ±0,4 | 0,3 | |
| 250,500,1000 2000,5000 | - | ±0,3 | 0,3 | |
| 10000 | - | ±0,6 | 0,3 | |
| Дозаторы механические с варьируемым объемом дозирования | 0,1...2,5 | 0,05 | ±(12,0.2,5) | (6,0.2,0) |
| 0,1...3,0 | 0,002 | ±(10,0.1,3) | (6,0.0,8) | |
| 0,5.10 | 0,1 (0,01) | ±(5,0. 1,0) | (4,0.0,8) | |
| 2.20 | 0,5 (0,02) | ±(3,0.. .0,9) | (2,0.0,4) | |
| 5.50 | 0,5 (0,1) | ±(2,0.. .0,6) | (2,0.0,3) | |
| 10.100 | 1 (0,1) | ±(3,0.. .0,8) | (1,0...0,3) | |
| 20.200 | 1 (0,2) | ±(2,5.. .0,6) | ,3 0 ,8 (0, | |
| 100.1000 | 5 (1,0) | ±(2,0.. .0,6) | (0,7.0,3) | |
| 1000.5000 | 50 | ±(2,0.. .0,5) | ,3 0 ,7 (0, | |
| 500.5000 | 10 | ±(2,0.. .0,5) | ,3 0 ,6 (0, | |
| 1000.10000 | 20 | ±(3,0.. .0,6) | ,3 0 ,6 (0, | |
| 2 ... 5000 | 2 | ±3 | 1,6 | |
| 2 ... 5000 | 4 | ±2 | 1,3 | |
| 2 ... 5000 | 10,20,50,100, 200,500,1000 | ±1 | 1 | |
| 0 ... 30000 | 10 | ±1 | 1 | |
| 0 ... 50000 | 10 | ±1 | 1 | |
| 500.5000 | 100 | ±1 | 1 | |
| 1000.10000 | 200 | ±1 | 1 | |
| 2500.25000 | 500 | ±1 | 1 | |
| 5000. 50000 | 1000 | ±1 | 1 | |
| 50.2500 | 50 | ±1 | 1 | |
| 100.5000 | 100 | ±1 | 1 | |
| 200.10000 | 200 | ±1 | 1 | |
| 1000. 30000 | 1000 | ±1 | 1 | |
| 1000. 50000 | 1000 | ±1 | 1 | |
| Дозаторы автоматические | 0,1...5,0 | 0,05 | ±(9,5. 1,2) | (8,0.0,7) |
| 0,2.10,0 | 0,1 (0,02, 0,05) | ±(12,0.0,9) | (10,0.0,5) | |
| 5.100 | 1,0 | ±(2,5 . 0,4) | (1,8...0,3) | |
| 5.120 | 0,5 (0,1) | ±(3,5.. .0,4) | (1,5...0,3) | |
| 10.250 | 5 | ±(2,0.. .0,4) | (1,0...0,3) | |
| 10.300 | 1 (0,2) | ±(3,5.. .0,4) | (2,0. ..1,2) | |
| 10.500 | 5 | ±(9,0.. .0,4) | ,3 0 ,0 (2, | |
| 50.1000 | 10; 5,0 (1,0) | ±(2,0.. .0,6) | (1,0...0,3) | |
| 50.1200 | 5 | ±(8,0.2,0) | (1,8...0,3) | |
| 500.5000 | 50 | ±(0,8.. .0,5) | ,3 0 ,6 (0, | |
| 1 | 2 | 3 | 4 | 5 |
| Дозаторы автоматические | 500.5000 | 10 | ±(1,0...0,5) | (0,6.0,3) |
| 100.5000 | 5 | ±(1,0. 0,5) | ,3 0 ,6 (0, | |
| 500.10000 | 20 | ±(1,0. 0,5) | ,3 0 ,6 (0, | |
| 1.50000 | 0,2 | ±2,0 | 2,0 | |
| 1. 50000 | 1;2;5;10;20 | ±0,8 | 0,8 | |
| 1.50000 | 50;100 | ±0,5 | 1,0 | |
| Дозаторы автоматические при многократном дозировании | 0,2.10,0 | 0,1 | ± 6,5 | 5 |
| 5.100 | 1,0 | ± 1,5 | 1,0 | |
| 5.120 | 0,5 | ± 2 | 0,9 | |
| 10.250 | 5,0 | ± 1,2 | 0,6 | |
| 10.300 | 1 | ± 2 | 1,6 | |
| 10.500 | 5,0 | ± 4,7 | 1,1 | |
| 50.1000 | 10,0 | ± 1,3 | 0,6 | |
| 50.1200 | 10,0 | ± 5 | 1,1 | |
| 500.5000 | 10,0 (50,0) | ± 0,8 (± 0,6) | 0,4 |
Пределы допускаемой систематической составляющей дополнительной относительной погрешности дозаторов при отклонении температуры окружающего воздуха от 22°С ± 2,0 % на каждые 10°С.
Габаритные размеры, не более, мм:
- Механические 255x70x40
- Механические 1-канальные 30 000 и 50 000 мкл 285х120х110
- Автоматические 285x80x55
Масса, не более, г:
- Механические 150
- Механические 1-канальные 30 000 и 50 000 мкл 660
- Автоматические 200
У словия эксплуатации:
- диапазон рабочих температур, °С +10.. .+35
- относительная влажность при 25 °С, % 80
наносится на титульный лист Руководства по эксплуатации типографским способом.
| Наименование | Количество, шт. |
| 1 Дозатор | 1 |
| 2 Руководство по эксплуатации | 1 |
| * 3 Зарядное устройство | 1 |
| 4 Методика поверки | 1 |
*-^^
Примечание: позиция 3 поставляется по отдельному заказу для электронных дозаторов В случае поставки в один адрес нескольких дозаторов, поставляется один экземпляр методики поверки Поверка
лист № 5 всего листов 5
осуществляется по документу МП 56 - 241 - 2012 «ГСИ. Дозаторы автоматические и механические одноканальные и многоканальные BIOHIT. Методика поверки», утвержденному ФГУП «УНИИМ» в 2012 г.
Эталонные средства измерений, используемые при поверке:
- весы специального класса точности по ГОСТ Р 53228-2008.
Методика измерений представлена в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к дозаторам автоматическим и механическим одноканальным BIOHIT
ГОСТ 8.470-82 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объема жидкости»
ГОСТ 28311-89 «Дозаторы медицинские лабораторные. Общие технические требования и методы испытаний»
Техническая документация фирмы “Sartorius Biohit Liquid Handling Oy”, Финляндия
осуществление ветеринарной деятельности;
осуществление деятельности в области охраны окружающей среды; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
