| Номер в госреестре | 36153-12 |
| Наименование СИ | Дозаторы автоматические и механические многоканальные |
| Обозначение типа СИ | BIOHIT |
| Изготовитель | "Sartorius Biohit Liquid Handling Oy", Финляндия |
| Год регистрации | 2012 |
| Срок свидетельства | 20.11.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дозаторы автоматические и механические многоканальные BIOHIT предназначены для отбора, дозирования и розлива жидкостей объемом от 0,1 мкл до 50 000 мкл, динамическая вязкость которых не превышает 1,3-10" Па-с.
Принцип действия дозаторов основан на создании в наконечнике дозатора попеременно вакуума или избыточного давления, в результате чего в наконечник набирается или сливается из него дозируемая жидкость. Вакуум и избыточное давление создаются при перемещении поршня, расположенного в герметично уплотненном цилиндре. Объем определяется диаметром поршня и величиной его перемещения, которое регулируется изменением положения поршня с помощью регулировочного барабана через винтовую передачу для механических дозаторов и заданием с помощью клавиатуры и отображением на жидкокристаллическом дисплее для электронных дозаторов.
Дозаторы механические выпускаются в 18 модификациях, дозаторы автоматические выпускаются в 32 модификациях, отличающихся диапазонами дозирования, способом отображения информации об объеме дозирования, вариантами исполнения корпуса, назначением и количеством каналов.
Установленное значение объема дозы дозаторов с варьируемым объемом доз отображается на дисплее, встроенном в корпус дозаторов, а значение номинальной дозы дозаторов с фиксированным объемом дозирования маркируется на их корпусе.
Дозаторы автоматические обеспечивают выполнение разведения, прямого и многократного дозирования, механические - только прямого и обратного дозирования.
Дозаторы автоматические позволяют задать до девяти значений скорости дозирования.
Дозаторы оснащены системой сброса наконечника, которая приводится в действие с помощью отдельной кнопки, расположенной на корпусе дозатора.
Дозаторы автоматические оснащены встроенным программным обеспечением, не связанным с процедурой обработки данных. Основные функции программного обеспечения: контроль работы поршневого устройства, вывод данных на дисплей.
Программное обеспечение дозаторов заложено в микроконтроллере в процессе производства и защищено от доступа и изменения, защитной пломбой.
Обновление программного обеспечения в процессе эксплуатации дозаторов не предусмотрено.
Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
лист 2 всего листов 5

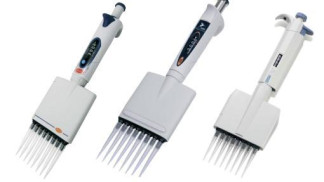

Фотографии внешнего вида дозаторов представлены на рисунках 1а - 16.
л
►
*
/
/
Ш
/
Рис. 1а- Дозатор механический многоканальный
I
S
А
а .
J
Рис. 1б - Дозатор автоматический многоканальный
| Исполнение дозатора | Диапазон объемов дозирования, мкл | Дискретность установки объема, мкл | Допускаемое относительное отклонение среднего арифметического значения фактического объема дозы от номинального, % при температуре (22± 2) оС | Допускаемое относительное среднеквадратиче ское отклонение фактического объема дозы, %, при температуре (22±2) оС |
| Дозаторы механические с варьируемым объемом дозирования 4-канальные | О in in | 0,5 | ±(3,0.1,0) | ,5 0, ,0 (2, |
| 50...250 | 5,0 | ±(1,5...0,7) | (0,8.0,3) | |
| Дозаторы механические с варьируемым объемом дозирования 8-канальные | 0,5...10,0 | 0,1 (0,01) | ±(4,0. 1,5) | ,5 ,0 (4, |
| 0 5 5 | 0,5 | ±(3,0. 1,0) | ,5 0, ,0 (2, | |
| 5.100 | 0,1 | ±(5,0.. .0,7) | ,3 0 ,0 (5 | |
| 10.100 | 0,1 | ±(3,0.. .0,7) | (1,5...0,3) | |
| 30.300 | 0,2 | ±(2,0.. .0,6) | ,3 0 ,0 | |
| 50.300 | 5,0 | ±(1,5 . 0,7) | (0,8.0,3) | |
| Дозаторы механические с варьируемым объемом дозирования 12-канальные | 0,5.10 | 0,1 (0,01) | ±(4,0. 1,5) | ,5 ,0 (4, |
| 0 5 5 | 0,5 | ±(3,0. 1,0) | (2,0.0,5) | |
| 10.100 | 0,1 | ±(3,0.. .0,7) | (1,5...0,3) | |
| 5.100 | 0,1 | ±(5,0...0,7) | ,3 0 ,0 (5 | |
| 30.300 | 0,2 | ±(2,0.. .0,6) | ,3 0 ,0 | |
| 50.300 | 5,0 | ±(1,5 . 0,7) | ,3 0 ,8 (0, | |
| Дозаторы автоматические 4-канальные | 5.100 | 1,0 | ±(4,0.. .0,5) | ,3 0 ,5 (2, |
| 25.250 | 5 | ±(1,5 . 0,4) | ,3 0 ,0 | |
| Дозаторы автоматические 8-канальные | 0,2.10,0 | 0,1 | ±(4,0.. .0,9) | (4,0.0,5) |
| 0,2.10,0 | 0,05 (0,02) | ±(4,0.. .0,9) | ,5 0, ,0 (3 | |
| 5.100 | 1,0 | ±(4,0.. .0,5) | (2,0.0,3) | |
| 5.120 | 0,5 (0,1) | ±(5,0.. .0,5) | 2, 0 0, 5) | |
| 10.300 | 1,0 (0,2) | ±(2,5.. .0,5) | (1,0...0,3) | |
| 25.250 | 5,0 | ±(1,5 . 0,4) | (1,0...0,3) | |
| 50.1200 | 10,0 | ±(8,0.. .0,5) | (1,5...0,3) | |
| 50.1200 | 5,0 (1,0) | ±(2,5.. .0,5) | ,3 0 ,0 | |
| Дозаторы автоматические 12-канальные | 0,2.10,0 | 0,1 | ±(4,0.. .0,9) | ,5 0, ,0 (4, |
| 0,2.10,0 | 0,05 (0,02) | ±(4,0.. .0,9) | ,5 0, ,0 (3 | |
| 5.100 | 1,0 | ±(4,0.. .0,5) | (2,0.0,3) | |
| 5.120 | 0,5 (0,1) | ±(5,0.. .0,5) | ,5 0, ,0 (2, | |
| 10.300 | 1,0 (0,2) | ±(2,5.. .0,5) | ,3 0 ,0 | |
| 25.250 | 5,0 | ±(1,5 . 0,4) | ,3 0 ,0 | |
| 50.1200 | 10,0 | ±(8,0.. .0,5) | (1,5...0,3) | |
| 50.1200 | 5,0 (1,0) | ±(2,5.. .0,5) | ,3 0 ,0 | |
| Дозаторы автоматические при многократном дозировании | ||||
| Дозаторы 4-канальные | 5.100 | 1,0 | ± 2,25 | 1,4 |
| 25.250 | 5 | ± 2 | 0,6 | |
| Дозаторы 8-канальные и 12-канальные | 0,2.10,0 | 0,05 (0,1) | ± 2,5 | 1,8 (2,25) |
| 5.100 | 1,0 | ± 2,2 | 1,1 | |
| 5.120 | 0,5 | ± 2,7 | 1,3 | |
| 10.300 | 1 | ± 1,5 | 0,6 | |
| 25.250 | 5,0 | ± 2 | 0,6 | |
| 50.1200 | 10 (5) | ± 4,2 (± 1,5) | 0,9 (0,6) | |
лист 4 всего листов 5
Пределы допускаемой систематической составляющей дополнительной относительной погрешности дозаторов при отклонении температуры окружающего воздуха от 22°С ± 2,0 % на каждые 10°С.
Габаритные размеры, не более, мм:
- Механические 255x130x40;
- Автоматические 250x130x80.
Масса, не более, г:
- Механические 300;
- Автоматические 300.
У словия эксплуатации:
- диапазон рабочих температур, °С +10.. .+30
- относительная влажность при 25 °С, % 80
наносится на титульный лист Руководства по эксплуатации типографским способом.
*
| Наименование | Количество, шт. |
| 1 Дозатор | 1 |
| 2 Руководство по эксплуатации | 1 |
| * 3 Зарядное устройство | 1 |
| 4 Методика поверки | 1 |
Примечание: позиция 3 поставляется по отдельному заказу для электронных дозаторов
В случае поставки в один адрес нескольких дозаторов, поставляется один экземпляр методики поверки
осуществляется по документу МП 56 - 241 - 2012 «ГСИ. Дозаторы автоматические и механические одноканальные и многоканальные BIOHIT. Методика поверки», утвержденному ФГУП «УНИИМ» в 2012 г.
Эталонные средства измерений, используемые при поверке:
- весы специального класса точности по ГОСТ Р 53228-2008
Методика измерений представлена в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к дозаторам автоматическим и механическим многоканальным BIOHIT
ГОСТ 8.470-82 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объема жидкости»
ГОСТ 28311-89 «Дозаторы медицинские лабораторные. Общие технические требования и методы испытаний»
Техническая документация фирмы «Sartorius Biohit Liquid Handling Oy», Финляндия
лист 5 всего листов 5
осуществление ветеринарной деятельности;
осуществление деятельности в области охраны окружающей среды; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
