| Номер в госреестре | 36196-12 |
| Наименование СИ | Приборы по паспортизации сетей синхронной цифровой иерархии |
| Обозначение типа СИ | SА-N |
| Изготовитель | АО НПЦ "Спектр", г.Самара |
| Год регистрации | 2012 |
| Срок свидетельства | 15.05.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы по паспортизации сетей синхронной цифровой иерархии (СЦИ) БА-N (далее - приборы) предназначены для измерения параметров цифровых трактов в цифровом сетевом оборудовании на скоростях передачи от 2 Мбит/с до 2,5 Гбит/c, в том числе на оптических интерфейсах.
В основе работы приборов лежит принцип воспроизведения встроенным генератором эталонной частоты, формирование цифровых сигналов с заданной скоростью и логическое сравнение принимаемого цифрового сигнала с формируемым сигналом.
Приборы позволяют формировать цифровой структурированный сигнал с подачей испытательной псевдослучайной последовательности в заданные временные интервалы, регистрировать и анализировать ошибки в измерительном и рабочем структурированном сигнале (в том числе обеспечивается формирование и анализ виртуальных сцепок VC-n/m-X) на скоростях передачи от 2 Мбит/с до 2,5 Гбит/c на стандартных электрических интерфейсах цифровых трактов: ПЦТ, ТЦТ, ЧЦТ, и STM-1 и оптических интерфейсах: STM-1, STM-4, STM-16 и интерфейсах Ethernet (от 10 Мбит/с до 1 Гбит/с).
Обеспечивается генерация измерительных сигналов с джиттером (фазовым дрожанием) и измерение параметров джиттера измерительных и рабочих сигналов.
Прибор выполняется в конструкции следующего типа: переносной прибор с сенсорным экраном и сменными модулями оптических приемо-передатчиков.

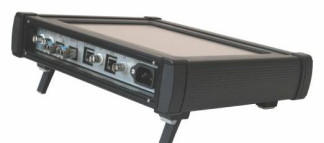

Общий вид прибора и схема пломбировки изображены на рисунках 1 и 2 соответственно.
Программное обеспечение (ПО) встроенное, версия 341, с управляющими функциями.
Идентификационные данные ПО следующие:
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| sal | ПГКД.00522.00 | 341 | 32a900a1d619f76a 5189e0de0a4b3e39 | MD5 по RFC-1321 |
Прибор по уровню защиты ПО СИ от непреднамеренных и преднамеренных изменений относится к группе "С". Запись ПО осуществляется в процессе производства. Доступ к внутренним частям прибора, включая процессор, защищен конструкцией прибора и пломбировкой. Модификация ПО возможна только на предприятии-изготовителе.
| Характеристика | Значение | |||||
| Пределы допускаемой относительной погрешности тактовой частоты | ±5-10"6-f | |||||
| Электрические интерфейсы | ||||||
| Тип интерфейса | ПЦТ | ТЦТ | ЧЦТ | STM-1 | ||
| Тактовая частота, МГц | 2,048 | 34,368 | 139,264 | 155,52 | ||
| Регулировка тактовой частоты (f) | ±50-10"6-f | |||||
| Тип кода | HDB-3 | HDB-3 | CMI | CMI | ||
| Амплитуда импульсов (для ЧЦТ, STM-1 -размах), В: | 3,0 (сим.)/ 2,37 (несим.) | 1,0 | 1,0 | 1,0 | ||
| Допустимое отклонение амплитуды импульсов, % | ±10 | |||||
| Сопротивление входа и выхода (симметричного/несимметричного) номинальное значение, Ом | 120/75 | 75 | ||||
| Затухание несогласованности входа относительно номинальных значений на полу-тактовой частоте, не менее, дБ | >18 | >18 | >15 | >15 | ||
| Максимальное затухание сигнала на входе относительно номинального уровня, дБ | >26 | >32 | >32 | >32,7 | ||
| Оптические интерфейсы | ||||||
| Тип интерфейса | STM-1 | STM-4 | STM-16 | |||
| Тактовая частота, МГц | 155,52 | 622,080 | 2488,32 | |||
| Длина волны, нм | 1310,1550 | |||||
| Диапазон уровней выходной оптической мощности*, дБм | 0 - минус 15 | +2 - минус 15 | +3 - минус 10 | |||
| Минимальный уровень на входе*, дБм | -28 - минус 34 | -23 - минус 28 | -18 - минус 27 | |||
| Характеристики джиттера | ||||||
| Диапазон размаха вводимого джиттера, ТИ1 с частотой модуляции в диапазоне, кГц | 0,2-10 0,02- 3500 | |||||
| Диапазон измерения размаха джиттера, ТИ | 0,01-10 | |||||
| Предел допускаемой основной абсолютной погрешности измерения размаха джиттера А, для псевдослучайного измерительного сигнала, ТИ | ±[(0,07-0,2)А + (0,04-0,1)] | |||||
1 Тактовый (единичный) интервал (ТИ) соответствует для цифрового сигнала с тактовой частотой 2048 кГц значению времени, равному 488 нс
| Характеристика | Значение | |
| Общие характеристики | ||
| Питание: - от сети переменного тока напряжением, В, частотой, Гц | 220+22 _3э) В (50±2,5) | |
| Габариты (длинахширинахвысота), мм, не более | 400x300x120 | |
| Масса, кг, не более | 4,5 | |
* В зависимости от типа оптического интерфейса
По условиям эксплуатации приборы удовлетворяют требованиям, предъявляемым к аппаратуре по группе 3 ГОСТ 22261-94.
Знак утверждения типа наносится на заднюю сторону прибора в виде наклеиваемой этикетки и на руководство по эксплуатации типографским способом.
В комплект поставки входят:
- прибор SA-N;
- оптические модули;
- комплект шнуров;
- руководство по эксплуатации;
- методика поверки ПГКД.465112.001 МП.
осуществляется в соответствии с документом ПГКД.465112.001 МП "Приборы по паспортизации сетей синхронной цифровой иерархии SА-N", утвержденным ГЦИ СИ "СвязьТест" ФГУП ЦНИИС в мае 2012 г.
Основные средства поверки:
- частотомер электронно-счетный Ч3-63/1: 0,1 Гц - 1500 МГц, ±510 f ± 1 ед. счета;
- осциллограф двухканальный широкополосный С1-108: (0-350) МГц; 20 мВ-8 В, время нарастания переходной характеристики менее 1 нс; погрешность по оси Х <1 % и Y <1,5 %;
- анализатор параметров цифровых каналов и трактов EDT-135: 2,048 Мбит/с, (0-10) ТИ, частота модуляции при измерении джиттера 0,05- 100 кГц, ±0,05 ТИ;
- измеритель средней мощности оптического излучения Алмаз-21: (800-1600) нм, (-60 - +3) дБм; ±0,4 дБм;
- магазин затуханий ТТ-4103/17, 75/150 Ом, (0-2) МГц; (80 ± 0,2) дБ;
- аттенюатор оптический измерительный OLA-15: (1260-1650) нм, (3-60) дБ, ±(1) дБ.
"Приборы по паспортизации сетей синхронной цифровой иерархии SА-N. Руководство по эксплуатации".
Нормативные и технические документы, устанавливающие требования к приборам по паспортизации сетей синхронной цифровой иерархии 8А^
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Технические условия ПГКД.465112. 001 ГУ
выполнение работ по оценке соответствия средств связи установленным законодательством Российской Федерации обязательным требованиям и мероприятий государственного контроля (надзора) в сфере связи.
| Зарегистрировано поверок | 3 |
| Поверителей | 3 |
| Актуальность данных | 07.12.2024 |
