| Номер в госреестре | 36267-14 |
| Наименование СИ | Нутромеры микрометрические с губками |
| Обозначение типа СИ | Holex мод. 426800 |
| Изготовитель | Компания "Hoffmann GmbH Qualitatswerkzeuge", Германия |
| Год регистрации | 2014 |
| Срок свидетельства | 15.05.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Нутромеры микрометрические с губками Holex модификации 426800 (далее по тексту - нутромеры) предназначены для измерений диаметров отверстий и внутренних линейных размеров деталей относительным методом.

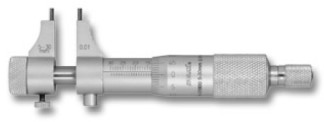

Нутромер состоит из микрометрической головки с измерительными губками, одна из которых неподвижна. Отличительной особенностью данных нутромеров является то, что они благодаря конструкции губок имеют возможность измерений внутренних, труднодоступных размеров.
Считывание результата измерений производится по шкалам стебля и барабана микрометрической головки.
Нутромеры комплектуются установочным кольцом для начальной регулировки микрометрической головки.
V
If
\ 1
Таблица 1. Основные метрологические характеристики нутромеров
| Диапазон измерений, мм | Значение отсчета по шкалам стебля и барабана, мм | Пределы допускаемой абсолютной погрешности, мм | Номинальный диаметр отверстия установочного кольца, мм |
| от 5 до 30 | 0,01 | ± 0,010 | 5 |
| от 25 до 50 | 0,01 | ± 0,012 | 25 |
| от 50 до 75 | 0,01 | ± 0,014 | 50 |
| от 75 до 100 | 0,01 | ± 0,016 | 75 |
Диапазон рабочих температур от + 15 до + 25 °С.
Относительная влажность воздуха не более 80 % при температуре 25 °С.
Знак утверждения типа наносится микрометрическую головку или футляр нутромера методом наклейки и на титульном листе паспорта типографским способом.
Таблица 2. Комплектность средств измерений_
| Наименование | Количество |
| нутромер | 1 шт. |
| кольцо установочное Holex (Госреестр № 48512-11) | 1 шт. |
| футляр | 1 шт. |
| паспорт | 1 экз. |
| методика поверки | 1 экз. |
осуществляется в соответствии с документом по МП 36267-14 «Нутромеры микрометрические с губками Holex модификации 426800. Методика поверки», утвержденным ФГУП «ВНИИМС» 16 апреля 2014 г.
Основные средства поверки:
- кольца установочные Holex (Госреестр № 48512-11).
Метод измерений изложен в разделе «Порядок работы» паспорта нутромеров.
Нормативные и технические документы, устанавливающие требования к нутромерам микрометрическим с губками Holex модификации 426800
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1 • 10-9 .50 м и длин волн в диапазоне 0,2 ... 50 мкм». Техническая документация изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
