| Номер в госреестре | 36431-17 |
| Наименование СИ | Преобразователи измерительные активной мощности трехфазного тока |
| Обозначение типа СИ | Е848М |
| Изготовитель | ОДО "Энергоприбор", Беларусь, г.Витебск |
| Год регистрации | 2017 |
| Срок свидетельства | 29.11.2021 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные активной мощности трехфазного тока Е848М (далее по тексту - ИП) предназначены для линейного преобразования активной мощности переменного тока частотой 50 Гц в унифицированный выходной сигнал постоянного тока.
ИП выполнен в корпусе из электроизоляционного материала. Основными узлами ИП являются: силовой трансформатор, печатные платы с элементами электрической схемы, основание с зажимами для подключения внешних цепей, крышки корпуса.
ИП выполнены в корпусе, предназначенном для навесного монтажа на щитах и панелях или на DIN-рейку с передним присоединением монтажных проводов.
По числу и виду преобразуемых электрических величин ИП являются одноканальными, предназначенными для преобразования одной электрической величины.
ИП предназначены для включения непосредственно, или через измерительные трансформаторы тока и напряжения.
ИП применяют для контроля активной мощности трехфазных четырехпроводных и трехпроводных цепей в электрических установках для комплексной автоматизации объектов электроэнергетики.
ИП имеют четырнадцать модификаций. Модификации ИП, диапазон преобразования входного сигнала, его номинальное значение, диапазон изменения выходного сигнала, параметры питания приведены в таблице 1.

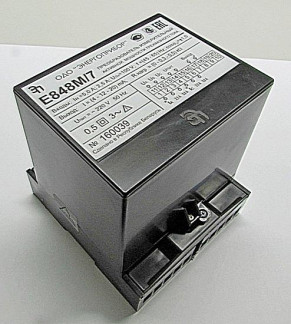

Фотография общего вида ИП Е848М приведена на рисунке 1.
Стык основания и корпуса пломбируется пломбировочными наклейками, обеспечивающими защиту от несанкционированного доступа. Схема пломбирования приведена на рисунке 2.
отсутствует.
Метрологические характеристики приведены в таблицах 1 и 2.
Таблица 1
| Моди фикация ИП | Входной сигнал | Диапазон изменения выходного сигнала (1вых), мА | Питание ИП | |||||
| диапазон преобразования | номинальное значение | |||||||
| А | Ивх, В | Cos ф | 1н, а | Ин, В | Cos ф | |||
| Е848М/1 | от 0 до 0,5; от 0 до 1,0; от 0 до 2,5; от 0 до 5,0 | от 80 до 120 | от 0 до 1 | 0,5; 1,0; 2,5; 5,0. | 100 | 1 | от 0 до 5 | ИЦ |
| Е848М/2 | 0±1 | ±1 | 0±5 | |||||
| Е848М/3 | от 0 до 120 или от 0 до 450 | от 0 до 1 | 100 или 380 | 1 | от 0 до 5 | 220 В, от 45 до 65 Гц | ||
| Е848М/4 | 0±1 | ±1 | 0±5 или от 4 до 12 до 20 | |||||
| Е848М/5 | от 80 до 120 | от 0 до 1 | 100 | 1 | от 4 до 20 | ИЦ | ||
| 0±1 | ±1 | от 4 до 12 до 20 | ||||||
| Е848М/6 | от 0 до 120 или от 0 до 450 | 0±1 | 100 или 380 | ±1 | 0±5 | 220 В, от 45 до 65 Гц | ||
| Е848М/7 | от 4 до 12 до 20 | |||||||
| Е848М/8 | от 80 до 120 | от 0 до 1 | 100 | 1 | от 0 до 5 | ИЦ | ||
| Е848М/9 | от 0 до 120 или от 0 до 450 | 100 или 380 | 220 В, от 45 до 65 Гц | |||||
| Е848М/10 | от 80 до 120 | 0±1 | 100 | ±1 | 0±5 | ИЦ | ||
| Е848М/11 | от 0 до 120 или от 0 до 450 | 100 или 380 | 220 В, от 45 до 65 Гц | |||||
| Е848М/12 | от 0 до 2,5 до 5 | |||||||
| от 0 до 1 | 1 | от 4 до 20 | ||||||
| Е848М/13 | от 80 до 120 | от 0 до 1 | 100 | 1 | от 4 до 20 | ИЦ | ||
| Е848М/14 | 0±1 | ±1 | от 0 до 2,5 до 5 | |||||
Примечание:
ИЦ - измерительная цепь;
ИП Е848М/1 - Е848М/5 являются трехэлементными и применяются в трехфазных четырехпроводных сетях, Е848М/6 - Е848М/14 являются двухэлементными и применяются в трехфазных трёхпроводных сетях;
ИП имеют два диапазона входного сигнала тока (1вх) для более точных измерений при уменьшении нагрузки.
Под ивх во всех модификациях подразумевается величина линейного (междуфазного) напряжения.
Таблица 2
| Наименование характеристики | Значение |
| Нормирующее значение выходного сигнала, мА - для модификаций с Е849М/1 по Е849М/3, Е849М/4 (с диапазоном изменения выходного сигнала 0±5 мА), Е849М/5 и с е849М/7 по Е849М/11 - для модификаций: Е849М/4 с диапазоном изменения выходного сигнала от 4 мА до 12 мА до 20 мА, Е849М/6, и с Е849М/12 по Е849М/15 | 5 20 |
| Пределы допускаемой основной приведенной погрешности от нормирующего значения выходного сигнала в диапазоне измерения сопротивления нагрузки, % | ±0,5 |
| Диапазон изменения сопротивления нагрузки, кОм - для модификаций с пределом изменения выходного сигнала 5 мА; - для модификаций с пределом изменения выходного сигнала 20 мА | от 0 до 3 от 0 до 0,5 |
| Пределы допускаемой дополнительной погрешности, вызванной влиянием неравномерной нагрузки фаз, при номинальном значении тока в другом проводе, % - когда ток в любом из линейных проводов отличается от среднего значения не более чем на 10 %; - когда ток в любом из линейных проводов отличается от среднего значения от 10 до 50 % | ±0,25 ±0,5 |
| Пульсация (двойная амплитуда) выходного сигнала ИП при максимальном значении сопротивления нагрузки, мВ, не более - для модификаций с пределом изменения выходного сигнала 5 мА; - для модификаций с пределом изменения выходного сигнала 20 мА | 75 50 |
Основные технические характеристики ИП приведены в таблице 3.
Таблица 3
| Наименование характеристики | Значение |
| Время установления рабочего режима (предварительный прогрев) после включения, мин., не более | 30 |
| Время установления выходных сигналов ИП при скачкообразном | |
| изменении входного сигнала от начального до любого значения | 0,5 |
| внутри диапазона измерения, с, не более | |
| Мощность, потребляемая ИП от измерительной цепи входного | |
| сигнала при номинальных значениях преобразуемых входных | |
| сигналов, В А, не более | |
| - для каждой последовательной цепи фазы А, В или С; | 0,3 |
| - для параллельных цепей фазы В; | 0,2 |
| - для параллельной цепи фазы А или С для ИП Е848М/1, Е848М/2, | |
| Е848М/8, Е848М/10, Е848М/13, Е848М/14; | 3,0 |
| - для параллельной цепи фазы А или С для ИП Е848М/3, Е848М/4, | |
| Е848М/6, Е848М/7, Е848М/9, Е848М/11, Е848М/12; | 0,2 |
| - для параллельной цепи фазы А или С для ИП Е848М/5 | 3,5 |
| Наименование характеристики | Значение |
| Мощность, потребляемая от дополнительного источника питания (для модификаций ИП Е848М/3, Е848М/4, Е848М/6, Е848МУ7, Е848М/9, Е848М/11, Е848М/12), В-А, не более | 5 |
| Диапазон рабочих температур, °С | от -30 до +60 |
| Относительная влажность при +35°С, % | до 95 |
| Г абаритные размеры ИП, мм, не более | 110x120x125 |
| Масса ИП, кг, не более | 1,2 |
| Средняя наработка на отказ, ч, не менее | 50 000 |
| Средний срок службы, лет, не менее | 12 |
наносится на табличку, прикрепленную к крышке корпуса, фотохимическим методом, на эксплуатационную документацию типографским способом.
Таблица 4
| Наименование | Обозначение | Количество |
| ИП (модификация по заказу) | - | 1 |
| Паспорт | - | 1 |
| Руководство по эксплуатации | - | 1* |
| Методика поверки | МП.ВТ.153-2005 | 1* |
| Коробка упаковочная | - | 1 |
| * - допускается поставлять 1 экз. на три изделия | ||
осуществляется по документу МП.ВТ 157-2006 «Преобразователи измерительные активной мощности трехфазного тока Е848М. Методика поверки», согласованному РУП «Витебский ЦСМС» 18.12.2006 г.
Основные средства поверки:
ваттметр ЦЛ8516/2 (регистрационный номер в Федеральном информационном фонде 37460-08);
вольтметр Д50552 (регистрационный номер в Федеральном информационном фонде 5922-77);
магазин сопротивлений Р33 (регистрационный номер в Федеральном информационном фонде 1321-60);
катушка сопротивления образцовая Р331 на 100 Ом (регистрационный номер в Федеральном информационном фонде 1162-58);
амперметр ЦА8500/6 (регистрационный номер в Федеральном информационном фонде 37759-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки представляет собой наклейку штампа поверителя, пломбирующую стык основания и крышки ИП, и обеспечивающую совместно с наклейкой штампа ОТК защиту от несанкционированного доступа внутрь корпуса.
приведены в эксплуатационном документе.
ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия
ГОСТ 12.2.091-2012 «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть I. Общие требования»
ТУ BY 300436592.007-2006 «Преобразователи измерительные активной мощности трехфазного тока Е848М. Технические условия»
