| Номер в госреестре | 36541-18 |
| Наименование СИ | Актинометры |
| Обозначение типа СИ | Пеленг СФ-12 |
| Изготовитель | ОАО "Пеленг", Беларусь, г.Минск |
| Год регистрации | 2018 |
| Срок свидетельства | 27.04.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Актинометры «Пеленг СФ-12» (далее по тексту - актинометры) предназначены для измерений прямой энергетической освещенности солнечным излучением (прямой солнечной радиацией) в спектральном диапазоне длин волн от 0,3 до 10,0 мкм.
Принцип действия преобразователя основан на преобразовании манганин-константановыми термобатареями преобразователя энергетической освещенности, создаваемой прямым солнечным излучением, в электрический аналоговый сигнал. Далее сигнал с преобразователя поступает на вход аналого-цифрового преобразователя блока электронного трехканального, преобразуется в цифровую форму, обрабатывается встроенным микроконтроллером и выводится на светодиодный индикатор блока электронного трехканального в виде мгновенного значения напряжения постоянного тока. Блок электронный трехканальный может быть подключен к ПЭВМ по интерфейсу RS-485 через расширитель портов MOXA. С помощью программного обеспечения (далее - ПО) результаты измерений прямой солнечной радиации могут отображаться на экране монитора ПЭВМ и сохраняться в архив.
Актинометры, в зависимости от комплектности, могут состоять из преобразователя (с крышкой), блока электронного трехканального, расширителя портов MOXA и ПО для ПЭВМ.
Актинометры могут иметь три различных исполнения:
- исполнение 6265.00.00.000 состоит из преобразователя (с крышкой), блока электронного трехканального для измерения прямой солнечной радиации, расширителя портов MOXA, программного обеспечения;
- исполнение 6265.00.00.000-01 состоит из преобразователя (с крышкой);
- исполнение 6265.00.00.000-02 состоит из преобразователя (с крышкой), блока электронного трехканального, программного обеспечения.

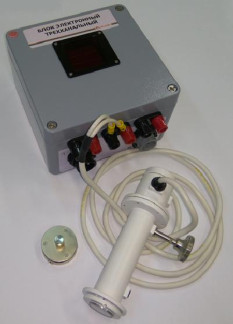

Общий вид актинометров приведен на рисунке 1.
Схема с указанием места пломбирования блока электронного трехканального приведена на рисунке 2.
Ы'ЮК ЭЛЕ^РОННЫЙ I геХКАНАЛЬШЙ
шш
ШИ
Актинометры «Пеленг СФ-12» имеют встроенное ПО, которое предназначено для обработки измерительной информации от первичного измерительного преобразователя и выдачи информации в линию связи, и автономное ПО «Peleng Meteo», предназначенное для отображения и хранения результатов измерений на ПК.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | - | Peleng Meteo |
| Номер версии (идентификационный номер) ПО | не ниже 001 | не ниже 2.5.1.2 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Спектральный диапазон, мкм | от 0,3 до 10,0 |
| Диапазон измерений энергетической освещенности, кВт/м | от 0,04 до 1,10 |
| Пределы допускаемого значения линейности показаний в диапазоне измерений энергетической освещенности, % | ±1,0 |
| Коэффициент преобразования, мВ-м /кВт, не менее | 6 |
| Время установления выходного сигнала, с, не более | 30 |
| Выходное сопротивление, Ом, не более | 30 |
| Пределы допускаемой основной относительной погрешности актинометра при измерении энергетической освещенности, % | ±4,0 |
| Пределы допускаемой дополнительной относительной погрешности актинометра при измерении энергетической освещенности, вызванной отклонением температуры окружающего воздуха от 20 °С (на каждые 10 °С), % | ±1,0 |
| Пределы допускаемой абсолютной погрешности блока электронного трехканального при измерении напряжения в диапазоне от 0,05 до 26,00 мВ, мВ | ±(0,0008-Цизм*+0,020) |
| *иизм -напряжение на входе блока электронного трехканального, мВ | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон напряжений питания блока электронного трехканального от сети постоянного тока, В | от 21,6 до 26,4 |
| Степень защиты оболочки преобразователя с крышкой по ГОСТ 14254-2015 | IP53 |
| Условия эксплуатации: - диапазон температур окружающей среды, °С - диапазон относительной влажности, %, не более | от -50 до +50 98 при температуре +25 °С |
| Габаритные размеры (ДхШ*В), мм, не более: - преобразователь - блок электронный трехканальный | 180х90х70 185х160х95 |
| Наименование характеристики | Значение |
| Масса, кг, не более: | |
| - преобразователь | 1,0 |
| - блок электронный трехканальный | 2,4 |
наносится на документацию (руководство по эксплуатации, паспорт) типографским способом. Комплектность средства измерений
Таблица 4 - Комплексность актинометров «Пеленг СФ-12»
| Наименование | Обозначение | Вариант исполнения 6265.00.00.000 - | ||
| - | 01 | 02 | ||
| Преобразователь (с крышкой) | 6265.01.00.000 | 1 | 1 | 1 |
| Блок электронный трехканальный | 6251.02.50.000 | 1 | - | 1 |
| Программное обеспечение (Диск DVD-RW | 1530.100230519. | 1 | - | 1 |
| 4,7 GB) | 6284-90 | |||
| Диафрагма | 6265.01.00.901 | 1 | 1 | 1 |
| Ключ специальный | 6265.01.00.902 | 1 | 1 | 1 |
| Комплект монтажных частей: | 6251.04.00.000 | 1 | - | 1 |
| Кабель питания | 6251.04.00.200 | 1 | - | 1 |
| Кабель № 3 | 6251.04.00.500 | 1 | - | 1 |
| Кабель № 4 | 6251.04.00.600 | 1 | - | 1 |
| Расширитель портов MOXA* | 1 | - | ||
| Коробка (для преобразователя) | 6265.02.01.000 | 1 | 1 | 1 |
| Чехол (для преобразователя) | 6265.02.01.002 | 1 | 1 | 1 |
| Коробка (для блока электронного трехканального) | 6251.02.30.000 | 1 | - | 1 |
| Чехол (для блока электронного трехканального) | 6251.02.30.004 | 1 | - | 1 |
| Чехол (для кабелей) | 6251.02.30.004-01 | 1 | - | 1 |
| Руководство по эксплуатации | 6265.00.00.000 РЭ | 1 | 1 | 1 |
| Методика поверки** | МРБ МП.1651-2007 с извещением об изменении №2-2017 | 1 | 1 | 1 |
| Паспорт (со свидетельством о поверки) | 6265.00.00.000 ПС | 1 | 1 | 1 |
| Чехол (для документации) | 6265.00.00.001 | 1 | 1 | 1 |
| * - Конфигурация уточняется при заказе. | ||||
| ** - Допускается комплектовать с РЭ. | ||||
осуществляется по документу МРБ МП.1651-2007 «Актинометр «Пеленг СФ-12». Методика поверки» с извещением об изменении №2-2017, утвержденному БелГИМ 22.06.2017 г.
Основные средства поверки:
Рабочий эталон 2-го разряда единицы энергетической освещенности по ГОСТ 8.195-2013. Вольтметр универсальный В7-65, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 20250-06.
Гигрометр-термометр цифровой ГТЦ-1, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 33994-07.
Барометр рабочий сетевой БРС-1М-1, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 16006-97.
Секундомер электронный «Интеграл С-01», регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 44154-16.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.195-2013 ГСИ. Государственная поверочная схема для средств измерений спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности, силы излучения и энергетической освещенности в диапазоне длин волн от 0,2 до 25,0 мкм
ТУ BY 100230519.185-2007 Актинометр «Пеленг СФ-12». Технические условия
