| Номер в госреестре | 36602-17 |
| Наименование СИ | Машины координатные измерительные |
| Обозначение типа СИ | GageMax |
| Изготовитель | "Carl Zeiss Industrielle Messtechnik GmbH", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 03.04.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины координатные измерительные GageMax (далее - КИМ) предназначены для измерений геометрических размеров и формы деталей, для контроля деталей в условиях серийного производства в цеховых условиях.
Машины координатные измерительные GageMax изготавливаются в одном типоразмере и в двух исполнениях с встроенным поворотным столом и без него.
Три направляющие измерительной машины GageMax образуют декартову базовую систему координат X,Y,Z, в которой расположена трехмерная измерительная головка. Перемещения центра щупа головки измеряются цифровыми измерительными системами высокой разрешающей способности и точности.
Конструкция машины консольная, с неподвижным измерительным столом и массивным основанием из минерального литья. Пиноль и направляющие по осям X и Z выполнены из керамики. КИМ могут быть оснащены измерительными головками VAST XT Gold и VAST XTR Gold с набором щупов различного диаметра и формы.
Измерения производятся в ручном и автоматическом (CNC) режимах. Ручной режим управления прибором осуществляется с клавиатуры компьютера или при помощи пульта управления, переключающегося на замедленный ход. Автоматический режим CNC реализуется от компьютерной станции, по заранее составленной программе.
Опломбирование корпуса КИМ от несанкционированного доступа не предусмотрено.

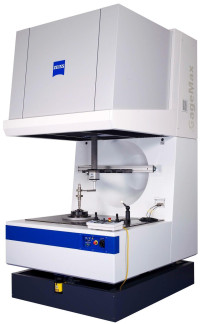

Рисунок 1 - Внешний вид координатных измерительных машин GageMax и место нанесения знака утверждения типа
КИМ GageMax оснащены программным обеспечением CMM-OS, CALYPSO, HOLOS, CALIGO.
Вычислительные алгоритмы CMM-OS, CALYPSO, HOLOS, CALIGO, расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. CMM-OS, CALYPSO, HOLOS блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать измеренные значения.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО | Другие идентификационные данные (если имеются) |
| CMM-OS | 5x | - | - |
| CALYPSO | 5x | - | - |
| HOLOS | 2x | - | - |
| CALIGO | 2x | - | - |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является электронный ключ. HASP (программа, направленная на борьбу с нарушением авторских прав на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические и технические характеристики КИМ GageMax
| КИМ | GageMax navigator 7/5/5 |
| Диапазон измерений, мм Ось X | От 0 до 750 |
| Ось Y | От 0 до 500 |
| Ось Z | От 0 до 500 |
| Пределы допускаемой абсолютной объемной погрешности MPEe , (L - длина в мм), мкм, с головками VAST XT gold | ±(1,9+L/300) |
| VAST XTR gold | ±(2,2+L/300) |
| Пределы допускаемой абсолютной погрешности | ±1,8 |
| измерительной головки MPEp, мкм | |
| Г абаритные размеры, мм длина | 2140 |
| ширина | 2092 |
| высота | 3020 |
| Масса, кг, не более | 6000 |
| Нормальная область значений температур, °С | От +18 до +24 |
| -допускаемое изменение температуры | 3 °С/ч; 10°С/8 ч |
| Рабочая область значений температур, °С | От +10 до +40 |
| Относительная влажность воздуха, % | От 40 до 70 без конденсата |
| Параметры электрического питания: -напряжение переменного тока, В | 220+22 |
| - частота переменного тока, Гц | 50-60 |
наносится на титульный лист руководства по эксплуатации КИМ типографским способом, а также на нижнюю боковую часть станины методом наклейки.
Таблица 3 - Комплектность КИМ
| Наименование | Кол-во |
| Машина координатная измерительная GageMax | 1 шт. |
| Пульт управления | 1 шт. |
| Приспособления для закрепления измеряемой детали | 1 компл. по дополнительному заказу |
| Комплект сменных измерительных наконечников | 1 компл. по дополнительному заказу |
| Шкаф управления | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки №203-14-2016 | 1 экз. |
осуществляется по документу № 203-14-2016 «Машины координатные измерительные GageMax. Методика поверки», утвержденному ФГУП «ВНИИМС» 10 октября 2016 г.
Основные средства поверки: меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых КИМ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-9 .. .50 м и длин волн в диапазоне 0,2 ... 50 мкм Техническая документация фирмы - изготовителя.
