| Номер в госреестре | 36671-12 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТГФМ-220II* |
| Изготовитель | ОАО ВО "Электроаппарат", г.С.-Петербург |
| Год регистрации | 2012 |
| Срок свидетельства | 08.02.2017 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока ТГФМ-220П* предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления открытых распределительных устройствах переменного тока частоты 50 и 60 Гц на номинальное напряжение 220 кВ.

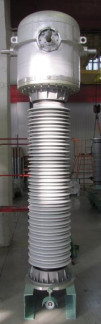

Трансформаторы тока ТГФМ-220П® опорные, одноступенчатые, с газовой изоляцией, с одной или несколькими вторичными обмотками (для измерений и защиты). Общий вид трансформатора приведен на рисунке 1.
Основными составными частями трансформатора тока являются:
- металлический корпус с мембраной;
- фарфоровая покрышка;
- блок вторичных обмоток в экране;
- основание, в котором имеются сигнализатор давления на обратном клапане, обратный клапан для заполнения газом и коробка выводов.
В коробке вторичных выводов выделены зажимы вторичной обмотки для измерения и коммерческого учета. Зажимы закрыты крышкой, которая опломбирована.
Таблица 1
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | 220 |
| Наибольшее рабочее напряжение, кВ | 252 |
| Номинальный первичный ток, А | 100 - 3000 |
| Наибольший рабочий первичный ток, А | по ГОСТ 7746-2001 |
| Наибольший рабочий первичный ток обмотки КТ 0,2S, А | 150; 200 % 1ном |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная частота, Гц | 50 и 60 |
| Количество вторичных обмоток: - для измерений - для защиты | 1; 2 3; 4; 5; 6 |
| Класс точности вторичных обмоток при номинальной вторичной нагрузке: при использовании для защиты при использовании для измерений | 5Р; 10Р 0,2S; 0,5S; 0,2; 0,5 |
| Номинальная вторичная нагрузка | Соответствует ГОСТ 7746-2001 |
| Номинальная предельная кратность вторичной обмотки для защиты | 20 - 40 |
| Номинальный коэффициент безопасности приборов вторичной обмотки для измерений и учета | В соответствии с требованиями заказчика |
| Ток термической стойкости | 20 - 60 |
| Время протекания тока термической стойкости, с | 3 |
| Ток электродинамической стойкости, кА | 50 - 150 |
| Масса, кг, не более | 700 ± 70 |
| Показатели надежности: - установленная безотказная наработка, ч, не менее - срок службы до списания, лет | 400000 30 |
| Условия эксплуатации: - верхнее рабочее значение температуры окружающего воздуха, °С | 40 |
| - нижнее рабочее значение температуры окружающего воздуха, °С УХЛ1 УХЛ1* - высота над уровнем моря, м, не более | минус 60 минус 50 1000 |
| Климатическое исполнение и категория размещения УХЛ1* и УХЛ1 по ГОСТ 15150-69 | |
Знак утверждения типа наносится на эксплуатационную документацию типографским способом и методом термотрансферной печати на табличку трансформатора тока.
| 1. | Трансформатор тока | - 1 шт. |
| 2. | Комплект ЗИП одиночный | - 1 экз. |
| 3. | Комплект ЗИП групповой | - согласно заказу |
| 4. | Комплект ЗИП монтажный | - согласно заказу |
| 5. | Паспорт | - 1 экз. |
| 6. | Руководство по эксплуатации (на партию трансформаторов, | |
| поставляемых в один адрес) | - 1 экз. |
7. Руководство по эксплуатации сигнализатора давления
(с партией трансформаторов, поставляемых в один адрес)
1 экз. 1 экз.
8. Ведомость комплектов ЗИП
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Перечень эталонов, применяемых при поверке:
- рабочие эталоны - трансформаторы (компараторы) тока 1-го и 2-го разрядов по ГОСТ 8.550;
- прибор сравнения токов с допускаемой погрешностью по току в пределах от ±0,03 % до ±0,001 % и по фазовому углу от ±3,0 ' до ±0,1 ';
- нагрузочное устройство поверяемого трансформатора тока (вторичная нагрузка) с погрешностью сопротивления нагрузки при cos j=0,8, не выходящей за пределы
±4 %.
Методика измерений изложена в разделе 7 БШИП.671214.001 РЭ «Трансформаторы тока ТГФМ-220ГР. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к трансформаторам тока ТГФМ-2201Р
1. ГОСТ 8.550-86 «Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока».
2. ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
3. ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
4. ТУ 3414-006-00213606-2007 «Трансформаторы тока ТГФМ-220П® и ТГФ-330П®. Технические условия».
