| Номер в госреестре | 36762-13 |
| Наименование СИ | ИК-Фурье-спектрометры |
| Обозначение типа СИ | ALPHA |
| Изготовитель | "Bruker Optik GmbH", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 22.04.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
ИК-Фурье-спектрометры ALPHA (далее тексту - ИК-Фурье-спектрометры) предназначены для измерения оптических спектров пропускания, диффузного и зеркального отражения, нарушенного полного внутреннего отражения и в инфракрасном (ИК) диапазоне; определения концентрации различных органических и неорганических веществ в твёрдой, жидкой и газообразной фазах, продукции нефтехимического производства, органического синтеза, продуктах питания, фармацевтики и т.п.
ИК-Фурье-спектрометры представляют собой стационарные автоматизированные приборы.
Основой ИК-Фурье-спектрометров является двухлучевой интерферометр, в котором при перемещении интерферометрических зеркал происходит изменение разности хода между интерферирующими лучами. Для уменьшения влияния внешних воздействий интерферометр построен по схеме с зеркалами в виде световозвращателей. Регистрируемый световой поток на выходе интерферометра в зависимости от разности хода (интерферограмма) представляет Фурье-образ регистрируемого оптического спектра. Сам спектр (в шкале волновых чисел) получается после выполнения специальных математических расчётов (обратное преобразование Фурье) интерферограммы.
Движение зеркал в интерферометре осуществляется по линейному закону с помощью прецизионного механизма. Точное положение зеркала (разность хода в интерферометре) определяется с помощью референтного канала с диодным лазером. Нулевое значение разности хода (основной максимум интерферограммы) определяется расчётным путём.

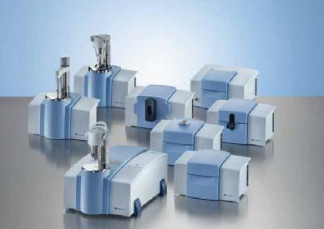

Конструктивно ИК-Фурье-спектрометр выполнен в виде настольного прибора с отдельно устанавливаемым компьютером. Общий вид ИК-Фурье-спектрометра ALPHA представлен на рисунках 1 и 2.
ИК-Фурье-спектрометры имеют сменные модули "QuickSnap" (Рис. 3), которые позволяют измерять оптические спектры диффузного и зеркального отражения, спектры НПВО (нарушенного полного внутреннего отражения). Модули "QuickSnap" заменяются без инструментов и автоматически распознаются прибором (Рис. 4).
По заказу прибор может быть оснащен широким набором дополнительных устройств и принадлежностей.
По отдельному заказу возможно укомплектование библиотеками спектров твёрдых, жидких и газообразных веществ различных классов, что позволяет проводить идентификацию исследуемых образцов.
В ИК-Фурье-спектрометре используется программное обеспечение (ПО) OPUS, предназначенное для настройки параметров измерения, осуществления Фурье-преобразования интерферограммы, обработки выходной информации, в том числе построения градуировочных графиков по образцовым веществам, печати результатов и сохранения результатов анализа. Программный комплекс OPUS обеспечивает экспорт результатов измерения в другие программы для подготовки отчетов.
В ПО входит приложение OPUS Validation Program (OVP) - прикладная программа, которая обеспечивает автоматическую проверку спектрометра, выполняя Тест Качества Работы (PQ) и Тест Качества Функционирования (OQ). Данные по ПО приведены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификаци онное наименование программного обеспечения | Номер версии (идентификац ионный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Программа управления и обработки данных OPUS™ | OPUS™ | 7.0 и выше | - | - |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «C» по МИ 3286-2010. Доступ к метрологически значимой части защищен ограничением прав доступа с помощью пароля.
Таблица 2
| Наименование характеристик | Значение |
| Спектральный диапазон по шкале волновых чисел, см-1 (в диапазоне длин волн, мкм) | 7500 - 375 (1,33 - 26,7) |
| Спектральный диапазон в случае ZnSe оптики по шкале волновых чисел, см-1 (в диапазоне длин волн, мкм) | 6000 - 500 (1,66 - 20) |
| Спектральное разрешение, см-1, не более | 2,0 |
| Максимальное спектральное разрешение, см-1, (возможность расширения) | 0,8 |
| Пределы допускаемой основной абсолютной погрешности измерений по шкале волновых чисел по парам воды атмосферы (плёнки полистирола), см-1, не более | ±0,05 (±0,5) |
| Отношение сигнал/шум (пик к пику), при регистрации спектров поглощения, число сканов 6, (разрешение 4 см-1), не менее | 2000 |
| Напряжение питания переменного тока, В | 220 ± 22 |
| Потребляемая мощность, ВА: | 20 |
| Г абаритные размеры в базовой конфигурации (Ш * Д * В), мм, не более | 220х300х250 |
| Масса, кг, не более | 7,0 |
| Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, % не более атмосферное давление, мм рт. ст. | 18-35 70 760 ± 60 |
| Условия транспортировки: температура окружающего воздуха, °С | От минус 20 до плюс 50 |
Наносится на титульный лист руководства по эксплуатации методом печати и на корпус спектрометра методом наклеивания.
ИК-Фурье-спектрометры комплектуются в соответствии с таблицей 3.
Таблица 3
| Наименование | Количество, шт. |
| Основной комплект поставки: | |
| ИК-Фурье-спектрометр ALPHA | 1 |
| Комплект инструментов | 1 |
Программное обеспечение | 1 |
| Руководство пользователя | 1 |
| Методика поверки МП 106. Д4-12 «ИК-Фурье-спектрометры ALPHA» | 1 |
| Дополнительное оборудование, поставляемое по заказу: | |
| Оборудование для пробоотбора и пробоподготовки | |
| Жидкостные и газовые кюветы | |
| Приставка диффузного отражения | |
| Приставка зеркального отражения | |
| Приставка нарушенного полного внутреннего отражения с кристаллами селенид цинка ZnSe, алмаз, германий Ge для измерений сильнопоглощающих веществ. | |
| Библиотеки спектров твёрдых, жидких и газообразных образцов | |
| Компьютер | |
| Принтер |
осуществляется по документу МП 106.Д4-12 «ИК-Фурье-спектрометры ALPHA. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 14 ноября 2012 г.
Сведения о методиках измерений приведены в руководстве пользователя «ИК-Фурье-спектрометры ALPHA», п.7 «Измерение пропускания», п.8 «Измерения ATR».
Нормативные и технические документы, устанавливающие требования к ИК-Фурье-спектрометрам ALPHA
Техническая документация фирмы «Bruker Optik GmbH», Германия.
Вне сферы государственного регулирования обеспечения единства измерений.
| Зарегистрировано поверок | 259 |
| Поверителей | 23 |
| Актуальность данных | 22.11.2024 |
