Газоанализаторы M1050A, 36770-14

Назначение

Газоанализаторы М1050А предназначены для измерений объемной доли или массовой концентрации диоксида серы и сероводорода в воздушных средах.

Описание

Принцип действия газоанализаторов М1050А (далее - газоанализаторы) - флуоресцентный. Метод основан на измерении интенсивности флуоресценции молекул диоксида серы, вызванной поглощением энергии в ультрафиолетовой области спектра. Полоса поглощения диоксида серы лежит в пределах 190-230 нм, в диапазоне относительно свободном от влияния мешающих компонентов. Ультрафиолетовое излучение от источника возбуждает молекулы диоксида серы, вызывая их свечение (флуоресценцию), интенсивность которого измеряется фотоумножителем. Флуоресцентное свечение, воздействующее на фотоумножитель, прямо пропорционально содержанию диоксида серы в анализируемой газовой пробе.

При определении H2S перед входом в газоанализатор устанавливается внешний конвертер, в котором при температуре 350 °С происходит реакция окисления сероводорода до диоксида серы. Перед конвертером при этом устанавливается скруббер для отделения из проб воздуха SO2. Для определения H2S газоанализатор М1050А может комплектоваться встроенным конвертером.

В состав газоанализаторов входят: пневматическая система, ультрафиолетовая лампа, флуоресцентная ячейка, оптические фильтры, конвертер и скруббер (при определении H2S), детектор (ФЭУ) и электронный блок обработки измерений.

Отбор пробы воздуха осуществляется с помощью насоса, а на входе газовой пробы в газоанализаторы устанавливаются фильтры для очистки проб воздуха от пыли и влаги.

Конструкция газоанализаторов обеспечивает автоматическую настройку нуля в процессе эксплуатации.

На лицевой панели газоанализатора расположены:

-    цифровой дисплей, на котором отображается результат измерений;

-    клавиши управления.

Газоанализатор имеет выходные сигналы:

-    показания цифрового дисплея;

-    аналоговый выход по току (0-20) мА, (2-20) мА, (4-20) мА;

-    аналоговый выход по напряжению постоянного тока (0-5)В;

-    два цифровых выхода RS 232;

-    два USB порта, расположенных на задней и на передней панели прибора для сбора хранящихся данных и параметров;

-    разъем 25 pin, расположенный на задней панели прибора.

Прибор имеет функцию превышения диапазона, при которой автоматически переключается диапазон концентраций на более высокий диапазон, если выходной сигнал превышает 90 % номинального диапазона. Когда выходные концентрации снижаются до 80 % номинального диапазона, анализатор автоматически возвращается на этот диапазон.

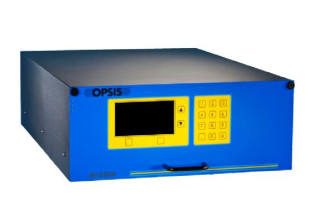

Внешний вид газоанализатора и внешнего конвертера представлен на рисунках 1 и 2.

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение.

Программное обеспечение осуществляет функции:

выбор измерительного канала (SO2 или H2S),

расчет содержания определяемого компонента,

отображение результатов измерений на дисплее газоанализатора,

передачу результатов измерений по интерфейсу связи с ПК,

Лист № 3 Всего листов 6

контроль целостности программных кодов ПО, настроечных и калибровочных констант,

контроль общих неисправностей (связь, конфигурация), контроль архивации измерений, контроль внешней связи (RS 232).

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.

Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1.

Метрологические и технически характеристики

1) Диапазоны измерений объемной доли (массовой концентрации) определяемого компонента и пределы допускаемой основной погрешности приведены в таблице 2.

Таблица 2.

Примечания:

1    3

1.    * Пересчет объемной доли (млн" ) в массовую концентрацию компонента (мг/м ) проводится с использованием коэффициентов, равных для

SO2 - 2,86; H2S - 1,52 (при 0 оС и 760 мм рт. ст. в соответствии с требованиями РД 52.04.186-89;

SO2 - 2,66 (при 20 оС и 760 мм рт. ст.) в соответствии с требованиями ГОСТ 12.1.005-88.

2.    **Пределы допускаемой основной погрешности нормированы при условии использования для градуировки и поверки газоанализаторов поверочного нулевого газа с объемной долей SO2 не более 0,002 млн-1 (генератор нулевого воздуха ZAG, генератор нулевого воздуха мод. 701, поверочный нулевой газ — воздух по ТУ 6-21-5-82), H2S не более 0,0005 млн-1 (генератор нулевого воздуха ZAG мод. ZAG7001, генератор нулевого воздуха мод. 701)._

2)    Номинальная цена единицы наименьшего разряда индикатора для концентраций от 0 ppm до 20 ppm    0,001ppm

от 0 ppb до 1000 ppb    0,1 ppb

3)    Предел допускаемой вариации показаний: 0,5, в долях от пределов допускаемой основной погрешности.

4)    Предел допускаемого изменения выходного сигнала за 24 часа непрерывной работы:

0,3, в долях от пределов допускаемой основной погрешности.

5)    Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от 20 оС в пределах рабочих условий эксплуатации на каждые 10 оС: ± 0,5, в долях от пределов допускаемой основной погрешности.

6)    Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси, указанных в п. 14, равна пределам допускаемой основной погрешности.

7)    Время прогрева газоанализатора, мин, не более    30

8)    Время установления показаний Т0,9, с, не более    180

9)    Напряжение питания переменным током частотой (50 ± 1) Гц, В    (230 ± 23)

10)    Габаритные размеры газоанализатора, мм, не более

-    длина    660

-    ширина    440

-    высота    180 Габаритные размеры конвертера для H2S, мм, не более

-    длина    220

-    ширина    484

-    высота    220

11)    Масса газоанализатора, кг, не более    18,1 Масса внешнего конвертера, кг, не более 10,0

12)    Потребляемая электрическая мощность

-    при работе без конвертера, В А, не более    320

-    при работе с конвертером, В А, не более    800

13)    Условия эксплуатации:

-    диапазон температур окружающей среды, оС    от 5 до 40

-    диапазон относительной влажности

окружающего воздуха    от 10 до 80 (без конденсации влаги)

-    диапазон атмосферного давления, кПа    от 84 до 106,7

14)    Параметры и состав анализируемой газовой среды на входе газоанализатора:

-    температура газовой смеси, оС:    от 5 до 40

-    объемный расход газовой смеси (обеспечивается встроенным побудителем расхода), дм3/мин 0,675 ± 0,05

-    компонентный состав и содержание неизмеряемых компонентов, не более: оксид азота    1,0 млн-1

Лист № 5 Всего листов 6

оксид углерода    200 млн-1

диоксид азота    1,0 млн-1

кислород    от 18 до 24 %

(об.), остальное - азот

ароматические углеводороды    0,5 млн-1

При измерении Н2Б сероорганические соединения в анализируемой газовой пробе должны отсутствовать.

15)    Средняя наработка на отказ

(при доверительной вероятности Р=0,95), ч    24000

16)    Средний срок службы, лет    7.

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на табличке, расположенной на лицевой панели газоанализаторов.

Комплектность

Таблица 3. Комплект поставки газоанализаторов.

Поверка

осуществляется по документу МП-242-1598-2013 «Газоанализаторы М1050А. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 15 июля 2013 г.

Основные средства поверки:

-    рабочий эталон 1-го разряда - генератор газовых смесей ГГС (исп. ГГС-Р, ГГС-К) по ШДЕК.418313.900 ТУ (№ 45189-10 в Госреестре СИ РФ) в комплекте со стандартными образцами состава: газовые смеси SO2/N2, H2S/N2 в баллонах под давлением по ТУ 6-16-2956-92;

-    генератор нулевого воздуха ZAG мод. ZAG7001 фирмы Environnement s.a (№ 37681-08 в Госреестре СИ РФ);

-    поверочный нулевой газ (ПНГ) - воздух по ТУ 6-21-5-82.

Сведения о методах измерений

Методика измерений приведена в документе «Газоанализаторы М1050А. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к газоанализаторам М1050А

1    ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

2    ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия.

3    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

Лист № 6 Всего листов 6

4    ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны.

5    Техническая документация фирмы — изготовителя.

Рекомендации к применению

выполнение работ по обеспечению безопасных условий и охраны труда; осуществление деятельности в области охраны окружающей среды.
