| Номер в госреестре | 36827-12 |
| Наименование СИ | Стенды вибрационного контроля подшипников |
| Обозначение типа СИ | СВК-А |
| Изготовитель | ООО НПП "ТИК", г.Пермь |
| Год регистрации | 2012 |
| Срок свидетельства | 12.10.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Стенды вибрационного контроля подшипников СВК-А (далее - стенды СВК-А) предназначены для измерения среднеквадратического значения (СКЗ) виброускорения и виброскорости подшипников качения, проведения на основе полученных данных вибрационного контроля технического состояния и поиска дефектов подшипников качения (радиальных, радиально-упорных, радиальных сферических шариковых и роликовых), сортировки подшипников и хранения базы данных.
Принцип действия стенда СВК-А основан на преобразовании вибрации диагностируемого подшипника в электрический сигнал, пропорциональный виброускорению, и дальнейшей его обработке.
Стенд СВК-А позволяет производить быстрый монтаж и демонтаж диагностируемых подшипников, имитировать рабочие условия подшипника такие, как вращение, осевое и радиальное нагружения, по результатам измерения проводить диагностику и в случае необходимости замены подшипников осуществлять их подбор на основе базы данных по подшипникам качения.
Стенд СВК-А состоит из привода стенда, шкафа управления, компьютера и принтера. Привод стенда включает в себя вибропреобразователь, шпиндель, механизмы радиальной и осевой нагрузок с тензометрическими преобразователями, датчик отметок и электронный блок.

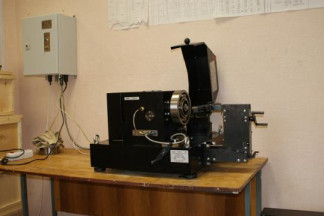

Внешний вид стенда вибрационного контроля подшипников СВК-А приведен на рисунке 1, структура стенда приведена на рисунке 2.
Программное обеспечение (ПО)
СТЕНД СВК-А
Программное обеспечение (ПО) используемое при работе состоит из нескольких модулей, каждый из которых несет на себе определенную функцию. ПО состоит из:
• Модуля управления стендом
• Модуля регистрации сигналов
• Архива измерений
• Базы марок подшипников качения
• Модуля просмотра и диагностики измерений
• Базы хранения нормативных документов
• Модуля вывода отчета состояния
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| 1 | 2 | 3 | 4 | 5 |
| IDS Подшипники качения версия 1.7.0 | ||||
| Основной исполняемый файл | 1.7.0.20 | 0d474d50f801ed115098 298998de315b895c3570 | SHA-1 | |
| Библиотека высокоуровневого взаимодействия с платой ввода/вывода сигналов | 1.1.2.47 | acbfa32bae313dbd87028 7191f03cdfe26d6bfa5 | SHA-1 | |
| 1 | 2 | 3 | 4 | 5 |
| Библиотека низкоуровневого взаимодействия с платой ввода/вывода сигналов | 1.3.2.58 | 6db3a46025fe1da87b90b 99248c64833d44d2ee0 | SHA-1 | |
| Библиотека низкоуровневого взаимодействия с платой ввода/вывода сигналов | 2.0.2.92 | bebd992edf4409294528 b4c60efa8e65fa0a8a8a | SHA-1 | |
| IDS Подшипники качения версия 1.7.1 | ||||
| Основной исполняемый файл | 1.7.1.47 | f06dc20407b991492724 edaca555959ff743dad3 | SHA-1 | |
| Библиотека высокоуровневого взаимодействия с платой ввода/вывода сигналов | 1.1.2.47 | acbfa32bae313dbd87028 7191f03cdfe26d6bfa5 | SHA-1 | |
| Библиотека низкоуровневого взаимодействия с платой ввода/вывода сигналов | 1.3.2.58 | 6db3a46025fe1da87b90b 99248c64833d44d2ee0 | SHA-1 | |
| Библиотека низкоуровневого взаимодействия с платой ввода/вывода сигналов | 2.0.2.92 | bebd992edf4409294528 b4c60efa8e65fa0a8a8a | SHA-1 | |
Программное обеспечение не оказывает влияния на метрологические характеристики стенда контроля вибрации подшипников «СВК-А»
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
| Диапазон измерения виброускорения, дБ (м/с2) | от 72 до 113,5 (от 1,2 до 141,4) |
| Диапазон измерения виброскорости, дБ (мм/с) | от 80 до 115 (от 0,5 до 28,3) |
| Диапазон частот, Гц | от 50 до 9900 |
| Пределы допускаемой основной абсолютной погрешности при измерении виброускорения на базовой частоте 80 ±0,5 Гц в диапазонах измерения, дБ: от 72 до 78 дБ (от 1,2 до 2,4 м/с2) св. 78 до 113,5 дБ (св. 2,4 до 141,4 м/с2) | +2; -1 ±1 |
| Пределы допускаемой основной абсолютной погрешности при измерении виброскорости на базовой частоте 80 ±0,5 Гц в диапазонах измерения, дБ: от 80 до 86 дБ (от 0,5 до 1,0 мм/с) св. 86 до 115 дБ (св. 1,0 до 28,3 мм/с) | +2; -1 ±1 |
| Неравномерность амплитудно-частотной характеристики в диапазонах частот, дБ, не более: от 50 до 8000 Гц св. 8000 до 9900 Гц | ±1 +1; -3 |
| Дополнительная погрешность, вызванная изменением температуры окружающего воздуха от 5 до 40 оС, не более | Половина основной погрешности |
| Условия эксплуатации: | |
| о/~' диапазон температур, С | от 5 до 40 |
| Г абаритные размеры (длина х высота х ширина), мм: | |
| привод стенда | 830 х 620 х 560 |
| шкаф управления | 300 х 450 х 240 |
| Масса, кг: | |
| привод стенда | 120 |
| шкаф управления | 30 |
| комплект цанг и принадлежностей | 50 |
Знак утверждения типа наносится на стенд и на титульный лист руководства по эксплуатации методом сеткографии.
| Стенд вибрационного контроля подшипников СВК-А | 1 шт. |
| Комплект упоров осевого прижима, оправок с втулками и шайбами для проверки подшипников с посадочными диаметрами 20 мм, 35 мм, 30 мм | 3 компл. |
| Комплект цанг для крепления подшипников с посадочными диаметрами от35 до 180 мм | 1 компл. |
| Комплект стоек механизма радиального нагружения | 3 компл. |
| Болты для крепления цанг М10х40; М10х55; М10х65 | по 1 шт. |
| Болты для снятия цанг М14х50; М20х1,5х60; М20х1,5х70 | по 1 шт. |
| Ключ динамометрический со сменными головками на 17 мм и 22 мм | 1 шт. |
| Ключ гаечный на 17 мм | 1 шт. |
| Ключ гаечный на 22 мм | 1 шт. |
| Ключ гаечный на 32 мм | 1 шт. |
| Опорная площадка с вибропреобразователем | 1 шт. |
| Шайба увеличенная 10 | 1 шт. |
| Персональный компьютер с принтером | 1 шт. |
| Базовое программное обеспечение | 1 шт. |
| Компакт-диск с диагностическим программным пакетом «IDS Подшипники качения» | 1 шт. |
| Электронный USB ключ | 1 шт. |
| Кабель CC-USB2-AMBM-6 | 1 шт. |
| Кабель управления | 1 шт. |
| Шнур сетевой компьютерный ШСК-2 | 1 шт. |
| Кабель соединительный | 1 шт. |
| Устройство для определения радиального зазора подшипников качения | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Руководство пользователя | 1 экз. |
| Методика поверки | 1 экз. |
| Копия свидетельства об утверждении типа | 1 экз. |
| Методическое пособие по диагностике подшипников качения | 1 экз. |
| Инструкция по хранению, расконсервации и работе с подшипниками качения до эксплуатации | 1 экз. |
| Паспорт на устройство для определения радиального зазора подшипников качения | 1 экз. |
осуществляется по документу «Стенд вибрационного контроля подшипников СВК-А». Методика поверки» ИМБР 441511.002-01 МП, утвержденному ГЦИ СИ ФГУП «ВНИИМС» 18 сентября 2012 года.
Основные средства поверки: поверочная вибрационная установка 2 разряда по МИ 207090.
ГОСТ Р 52545.1-2006 (иСо 15242-1:2004) «Подшипники качения. Методы измерения вибрации. Часть 1. Основные положения»
Нормативные и технические документы, устанавливающие требования к стендам вибрационного контроля подшипников СВК-А
1 Технические условия ТУ 4277-011-12036948-2012.
Выполнение измерений, предусмотренных законодательством Российской Федерации
о техническом регулировании.
