Приборы виброизмерительные ЯШМА, 36859-14

Для измерения параметров вибрации и вибродиагностики, осуществляемых при организации входного контроля подшипников качения, применяются в составе станков специальных вибродиагностических (например, типа СП-150, СП-180), обеспечивающих в процессе входного контроля создание требуемых режимов нагружения и числа оборотов подшипников. Для использования в отраслях промышленности, где используются роторные агрегаты (газовая, нефтяная, энергетическая и т.п.)

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	36859-14
Наименование СИ	Приборы виброизмерительные
Обозначение типа СИ	"ЯШМА"
Изготовитель	Общество с ограниченной ответственностью «ДИАМЕХ 2000» (ООО «ДИАМЕХ 2000»), г. Москва
Год регистрации	2014
Срок свидетельства	26.09.2029
МПИ (интервал между поверками)	3 года
Описание типа	скачать
Методика поверки	скачать

Назначение

Приборы виброизмерительные «ЯШМА» (далее приборы) предназначены для измерений среднего квадратического значения (СКЗ) виброускорения и виброскорости, а также частоты вращения подшипников качения.

Описание

Прибор представляет собой двухканальное виброизмерительное устройство, состоящее из первичных преобразователей, блока измерений БИ 120 и системного блока БС120.

Принцип действия приборов основан на преобразовании значений измеряемой величины в электрический сигнал и последующей его обработке.

В качестве первичных преобразователей используются пьезоэлектрические акселерометры 608А10 и 608А11 и токовихревые датчики ВБИ-М08-48У-2121-Л и ВБИ-М08-48У-2122-Л.

Пьезоэлектрический акселерометр 608А10 (608А11) представляет собой преобразователь инерционного типа и использует прямой пьезоэлектрический эффект, где электрический заряд чувствительного элемента пропорционален ускорению, воздействующему на преобразователь.

Принцип действия вихретокового датчика основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте контроля (роторе). Питание вихретокового датчика осуществляется переменным напряжением фиксированной частоты (несущая), амплитуда которого модулируется пропорционально расстоянию между датчиком и объектом контроля. Амплитудная огибающая несущей частоты является информационной частью выходного сигнала, которая выделяется путем демодуляции.

Блок измерений БИ120 выполнен на основе промышленного компьютера со встроенной платой формирования сигналов датчиков и платой сбора данных и обеспечивает обработку выходных сигналов первичных преобразователей (интегрирование, фильтрация, спектральный анализ на основе быстрого преобразования Фурье, оцифровка). Выполнение вычислительных операций, анализ и хранение данных осуществляется в блоке системном БС120.

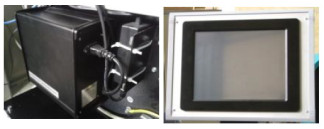

Внешний вид блока измерений БИ120 и системного БС120 приведен на рисунке 1.

Внешний вид пьезоэлектрических акселерометров 608А10 и 608А11 и токовихревых датчиков ВБИ-М08-48У-2121-Л и ВБИ-М08-48У-2122-Л приведен на рисунке 2.

~ #

608А10,608А11 ВБИ-М08-48У-2121-Л,

ВБИ-М08-48У-2122-Л.

Рисунок 2 Внешний вид пьезоэлектрических акселерометров 608А10 и 608А11 и токовихревых датчиков ВБИ-М08-48У-2121-Л и ВБИ-М08-48У-2122-Л

Программное обеспечение

Программное обеспечение служит для обработки и визуализации информации, которая поступает от первичных преобразователей.

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	StandDiag.exe update yashma ver 2 11.svy
Номер версии (идентификационный номер) ПО	1.58 2.11
Цифровой идентификатор ПО	AD32F5691 E15D3713
Другие идентификационные данные (если есть)	-

Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды, обеспечивающие управление работой комплекса и процессом измерений.

Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «Высокий».

Технические характеристики

Наименование характеристики	Значения
Канал измерения вибрации
Диапазон измерений СКЗ виброускорения, м/с (дБ)	от 1,0 до 100 (от 70,5 до 110,5)
Диапазон измерений СКЗ виброскорости, мм/с (дБ)	от 0,1 до 14,1 (от 66 до 109)

Диапазоны рабочих частот при измерении, Гц: виброускорения	от 25 до 10000
виброскорости	от 50 до 300 от 300 до 1800 от 1800 до 10000
Пределы допускаемой абсолютной погрешности измерений виброускорения на базовой частоте 160 Гц и виброскорости на базовых частотах 160, 640 и 2560 Гц в нормальных условиях эксплуатации, дБ	± 1,0
Неравномерность амплитудно-частотной характеристики (АЧХ) относительно базовых частот в диапазонах рабочих частот от 1,2 Бн до 0,8 Бв (где Бв и Бн - соответственно, верхний и нижний пределы диапазонов рабочих частот), дБ, не более	± 1,0
Пределы допускаемой абсолютной погрешности измерений виброускорения и виброскорости в рабочем диапазоне температур, дБ	±1,5
Канал измерения частоты вращения
Диапазон измерений частоты вращения (числа оборотов), Гц (об/мин)	от 10 до 30 (от 600 до 1800)
Пределы допускаемой относительной погрешности измерений частоты вращения (числа оборотов) в рабочем диапазоне температур, %	±2,0

Общие характеристики
Напряжения питания переменного тока (50 Гц), В	от 187 до 242
Нормальные условия эксплуатации: диапазон температур, °С	25±5
Рабочие условия эксплуатации: диапазон рабочих температур, °С: для акселерометров 608А10, 608А11 для токовихревых датчиков ВБИ-М08-48У-2121-Л, ВБИ-М08-48У-2122-Л для блока измерений БИ120, блока системного БС120	от минус 54 до 121 от минус 25 до 80 от 5 до 50
Габаритные размеры, мм, не более: акселерометров 608А10, 608А11 токовихревых датчиков ВБИ-М08-48У-2121-Л, ВБИ-М08-48У-2122-Л блока измерений БИ120 блока системного БС120	диаметр 22 х 31,2 диаметр 8 х 48 242 х 232 х 121 340 х 277 х 74

Масса, кг, не более:
акселерометров 608А10, 608А11	0,105
токовихревого датчика ВБИ-М08-48У-2121-Л, ВБИ-М08-48У-
2122-Л	0,05
блока измерений БИ120	5,0
блока системного БС120	3,8

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель блока измерений БИ120 методом наклейки или гравировки и на титульном листе руководства по эксплуатации.

Комплектность

Прибор виброизмерительный «ЯШМА» в составе:

- Блок измерений БИ120 1 шт.

- Блок системный БС120 1 шт.

- Вибропреобразователь 608А10 (608А11) 1 шт.

- Датчик токовихревой ВБИ-М08-48У-2121-Л 1 шт. (ВБИ-М08- 48У-2122-Л)

Руководство по эксплуатации с методикой поверки ЯШМ.000.000

РЭ 1 экз.

Инструкция по эксплуатации ЯШМ.000.000 ИЭ 1 экз.

Поверка

осуществляется в соответствии с приложением Б «Методика поверки прибора» руководства по эксплуатации ЯШМ.000.000.РЭ «Прибор виброизмерительный «ЯШМА», утвержденным ФГУП «ВНИИМС» 20.08.2014 г.

Основные средства поверки: установка вибрационная поверочная 2-го разряда по ГОСТ Р 8.800-2012, генератор сигналов сложной формы AFG3021 (Государственный реестр СИ № 32620-06); установка тахометрическая УТ05-60 (Государственный реестр СИ № 6840-78).

Сведения о методах измерений

1 ГОСТ ИСО 10816-1-97 «Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях». Общие требования.

2 ГОСТ ИСО 7919-1-2002 «Вибрация. Контроль состояния машин по результатам измерений вибрации на вращающихся валах». Общие требования.».

Нормативные и технические документы, устанавливающие требования к приборам виброизмерительным «ЯШМА»

1 Технические условия ТУ 4277-057-54981193-14 «Прибор виброизмерительный «ЯШМА».

2 ГОСТ Р 52545.1 - 2006 «Подшипники качения. Методы измерения вибрации. Часть 1. Основные положения».

Рекомендации к применению

Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
