Индикаторы часового типа ИЧТ, 36896-13

Индикаторы часового типа ИЧТ Назначение средства измерений

Индикаторы часового типа ИЧТ предназначены для применения в приборах для измерения твердости металлов и сплавов по методу Роквелла в качестве отсчетного устройства.

Физическая величина - длина (мм).

Описание

Принцип действия - механический.

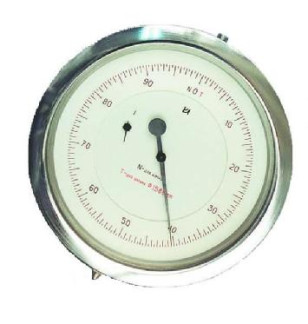

Индикаторы состоят из:

-    цилиндрического корпуса, внутри которого расположен часовой механизм;

-    циферблата с круговой шкалой и стрелками для отсчета величины твердости измеряемого материала, установленного внутри ободка;

-    измерительного стержня, который через часовой механизм передает измеряемое значение параметра стрелкам.

Измерительный стержень индикатора 1ИЧТ, контактирующий осью, расположенной в его верхней части, с призмами рычага твердомера - тянущего действия.

Измерительный стержень индикаторов 2ИЧТ и 3ИЧТ, контактирующий нижней поверхностью с «пяткой» рычага твердомера - толкающего действия.

По положению стрелок относительно шкалы циферблата производится отсчет величины измеряемого параметра. Совмещение стрелки с любым делением шкалы циферблата (настройка на нуль) производится поворотом ободка.

Число модификаций индикаторов - 3 (1ИЧТ, 2ИЧТ, 3ИЧТ).

Индикаторы этих модификаций отличаются друг от друга ценой деления шкалы, нормируемой погрешностью, измерительным усилием, габаритными размерами.

- Диапазон измерений, класс точности, наибольшая разность погрешностей, размах показаний, вариация показаний индикатора указаны в таблице 1.

Т а б л и ц а 1

-    Величина рабочего участка шкалы - 120 делений.

-    Величина нормированного участка шкалы - ±5 делений.

-    Общий ход измерительного стержня - не менее 8 мм.

-    Габаритные размеры и масса индикатора указаны в таблице 2.

Т а б л и ц а 2

-    Условия эксплуатации: температура окружающего воздуха от плюс 5 до плюс 35 °С, относительная влажность воздуха не более 80 % при температуре 25 °С, атмосферное давление от 84 до 106,7 кПа.

-    Средний срок службы - не менее 5 лет.

Знак утверждения типа

Знак утверждения типа наносят на циферблате методом офсетной печати, на титульный лист руководства по эксплуатации - типографским способом.

Комплектность

В комплектность входят: индикатор, футляр, руководство по эксплуатации.

Поверка

осуществляется по разделу 5 «Методика поверки» ИЧТ.000 РЭ «Индикаторы часового типа ИЧТ. Руководство по эксплуатации», утверждённому в январе 2013 года ГЦИ СИ ФБУ «Кировский ЦСМ».

Перечень средств поверки (эталонов):

1)    Микроскоп ИМЦЛ 150х50, Б ГОСТ 8074-82

2)    Весы с максимальной нагрузкой 2 кг ГОСТ Р 53228-2008

Сведения о методах измерений

ИЧТ.000 РЭ «Индикаторы часового типа ИЧТ. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к индикаторам типа ИЧТ

МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1х10-6 - 50 м и длин волн в диапазоне 0,2 - 50 мкм».

ТУ 3942-001-60632410-2012 «Индикаторы часового типа ИЧТ. Технические условия».

Рекомендации к применению

Индикаторы применяются на предприятиях металлообрабатывающей промышленности при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
