Преобразователи измерительные мощности ЭП8530М, 36905-12

Назначение

Преобразователи измерительные мощности ЭП8530М (далее - ИП), предназначены для линейного преобразования активной и реактивной мощности в унифицированный выходной сигнал постоянного тока.

Описание

ИП могут применяться для контроля активной и реактивной мощности электрических систем и установок, для комплексной автоматизации объектов электроэнергетики, для автоматизированных систем управления технологическими процессами энергоемких объектов различных отраслей промышленности.

Принцип действия ИП основан на преобразовании аналоговых входных сигналов в цифровой код. Далее вычисление требуемых величин производится в цифровой форме. Измеренное значение в цифровой форме передается по интерфейсу RS-485, а также преобразуется в аналоговый сигнал (аналоговые сигналы).

Информацию несет среднее значение каждого выходного аналогового сигнала.

В зависимости от диапазонов измерений входных и диапазона изменений выходного аналогового сигналов, вида источника питания ИП имеют 32 модификации.

ИП конструктивно состоят из следующих основных узлов: основания с двумя клеммными колодками; крышки корпуса, двух крышек клеммных колодок; зажимов подключения внешних цепей, двух печатных плат с элементами схемы; трансформатора питания, установленного на основании и блока трансформаторов тока.

Основание с клеммными колодками, крышка корпуса, крышки клеммных колодок выполнены из изоляционного материала.

ИП ЭП8530М/1-ЭП8530М/8, ЭП8530М/17-ЭП8530М/32 предназначены для линейного преобразования активной и реактивной мощности в два гальванически развязанных между собой унифицированных выходных сигнала постоянного тока.

ИП ЭП8530М/9-ЭП8530М/16 предназначены для линейного преобразования активной мощности в унифицированный выходной сигнал постоянного тока.

ЭП8530М/1 - ЭП8530М/24 изготавливаются двухэлементными для применения в трехфазных трехпроводных цепях переменного тока, а ЭП8530М/25-ЭП8530М/32 -трехэлементными для применения в трехфазных четырехпроводных цепях переменного тока.

В ИП обеспечивается гальваническое разделение входных и выходных цепей, последовательных входных цепей между собой, последовательных и параллельных входных цепей, всех цепей и цепи питания.

ИП по заказу изготавливаются со встроенным интерфейсом RS-485 для передачи информации в цифровом коде в автоматизированную систему или на дисплей персональной ЭВМ.

Фотография общего вида ИП приведена на рисунке 1.

Схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма ОТК и оттиска клейма знака поверки средств измерений на ИП приведены на рисунке 2.

^>ЖКТГО

353 ПРИБОР coo книг

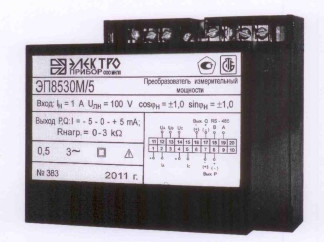

Рисунок 1 - Внешний вид преобразователя измерительного мощности ЭП8530М.

Технические характеристики

Диапазоны измерений тока, напряжения линейного (фазного), коэффициента мощности и их номинальные значения в зависимости от модификации ИП приведены в таблице 1.

Примечания

1    Каждая модификация ИП изготавливается на один из диапазонов измерений входного тока (графа 2), который указывается при заказе.

2    ИП ЭП8530М/1-ЭП8530М/24 с диапазоном измерений входного тока от 0 до 5,0 А (от 0 до 1,0 А) (графа 2) по заказу могут иметь дополнительный вход от 0 до 2,5 А (от 0 до 0,5 А).

Диапазон изменений частоты входного сигнала от 45 до 55 Гц. Диапазон изменений и нормирующее значение выходного аналогового сигнала в зависимости от модификации ИП приведены в таблице 2.

Таблица 2.

Каждая модификация ИП по заказу может иметь интерфейс RS-485. Функции преобразования для трехэлементных ИП имеют следующий вид:

1 N-1

P = N L (iAk ' UAk + *Bk ' UBk + *Ck ' UCk );

N k=0

1 1 N-1

Q = ~ГТ~ ' N L (iAk " UBCk + *Bk ' UACk + *Ck ' UABk).

V    3 N k=0

Функции преобразования для двухэлементных ИП имеют следующий вид:

1 N-1

P = N L (Ak ' UABk + *Ck ' UCBk);

N k=0

1 1 N -1

Q = ~fT ' N L [(2iAk + *Ck ) ' UBCk + (2iCk +1Ak ) ' UABk )]

V    3 N k=0

где P - активная мощность ИП, В A;

Q - реактивная мощность ИП, вар;

iAk, iBk, iCk - мгновенное значение тока фаз А, В, С;

uAk, uBk, uCk, - мгновенное значение фазных напряжений, В;

UABk, ивск, идск, uCBk - мгновенное значение линейных напряжений, В;

N - количество выборок за период измерений;

к - номер выборки.

Класс точности ИП ЭП8530М/1-ЭП8530М/16 - 0,5 и ЭП8530М/17-ЭП8530М/32 - 0,2.

Пределы допускаемой основной приведенной погрешности ИП для номинальных значений входных сигналов, указанных в таблице 2, в процентах от нормирующего значения выходного аналогового сигнала:

± 0,5 % для ЭП8530М/1-ЭП8530М/16;

± 0,2 % для ЭП8530М/17-ЭП8530М/32.

Пределы допускаемых дополнительных приведенных погрешностей, вызванных изменением влияющих факторов от нормальных значений, до любых значений в пределах рабочих условий применения, в процентах от нормирующего значения выходного аналогового сигнала:

-    при изменении температуры окружающего воздуха от (20 ± 2) °С до минус 30 и плюс 50 °С на каждые 10 °С:

± 0,4 % для ЭП8530М/1-ЭП8509/16;

± 0,2 % для ЭП8530М/17-ЭП8530М/32;

-    при воздействии относительной влажности (95 ± 3) % при 35 °С:

± 0,9 % для ЭП8530М/1-ЭП8530М/16;

± 0,4 % для ЭП8530М/17-ЭП8530М/32;

-    при воздействии внешнего однородного магнитного поля переменного тока частотой 50 Гц с магнитной индукцией 0,5 мТ при самом неблагоприятном направлении и фазе магнитного поля:

± 0,5 % для ЭП8530М/1-ЭП8530М/16;

± 0,4 % для ЭП8530М/17-ЭП8530М/32;

-    при изменении напряжения питания от 220 до 187 или 242 В:

± 0,25 % для ЭП8530М/1-ЭП8530М/4, ЭП8530М/9-ЭП8530М/12;

± 0,1 % для ЭП8530М/17-ЭП8530М/20, ЭП8530М/25-ЭП8530М/28;

-    при неравномерной нагрузке фаз, когда ток в любом из линейных проводов принимает значение от 50 до 100 % значения тока в остальных линейных проводах:

± 0,5 % для ЭП8530М/1-ЭП8530М/16;

± 0,2 % дляЭП8530МУ17-ЭП8530М/32.

Время установления выходного аналогового сигнала ИП, с, не более 0,5.

Питание ИП ЭП8530М/1-ЭП8530М/4, ЭП8530М/9-ЭП8530М/12, ЭП8530МУ17-ЭП8530М/20, ЭП8530М/25-ЭП8530М/28 осуществляется от однофазной сети переменного тока напряжением (220+22-33) В, частотой (50 ± 0,5) Гц.

Питание ИП ЭП8530М/5-ЭП8530М/8, ЭП8530М/13-ЭП8530М/16, ЭП8530М/21-ЭП8530М/24, ЭП8530М/29-ЭП8530МУ32 осуществляется от измерительной цепи.

Мощность, потребляемая ИП от измерительной цепи, при номинальных значениях преобразуемых входных сигналов, не более:

0,2 В А - для каждой последовательной цепи;

0,5 В А - для каждой параллельной цепи ЭП8530М/1-ЭП8530МУ4, ЭП8530М/9-ЭП8530М/12, ЭП8530М/17-ЭП8530М/20, ЭП8530М/25-ЭП8530М/28;

5.0    В А - для параллельных цепей А и С ЭП8530М/5-ЭП8530М/8, ЭП8530М/13-ЭП8530М/16, ЭП8530М/21-ЭП8530М/24, ЭП8530М/29-ЭП8530М/32.

Мощность, потребляемая ИП от цепи питания, не более:

5.0    В А - для ЭП8530М/1-ЭП8530М/4, ЭП8530М/9-ЭП8530М/12, ЭП8530М/17-ЭП8530М/20, ЭП8530М/25-ЭП8530М/28.

Рабочие условия применения:

-    температура окружающего воздуха, °С

от минус 30 до плюс 50; 95% при 35 °С;

110 x 120 x 125;

1,5.

-    относительная влажность:

-    габаритные размеры, мм, не более:

-    масса, кг, не более

Знак утверждения типа

Знак утверждения типа наносится на табличку на корпусе ИП в верхнем правом углу и на эксплуатационную документацию способом, аналогичным с выполнением других надписей и знаков.

Комплектность

Комплектность приведена в таблице 3.

Таблица 3

Поверка

осуществляется в соответствии с документом МП.ВТ.159-2006 «Преобразователи измерительные мощности ЭП8530М. Методика поверки», согласованным РУП «Витебский ЦСМС» 19.02.2007 г.

Перечень основного оборудования для поверки:

-    установка У1134М для поверки приборов переменного тока на частоте 50 Гц: напряжение от 0 до 450 В, ток от 0 до 1 А, частота 50 Гц;

-    ваттметр Д5056: напряжение от 0 до 75 В и от 0 до 600 В, ток от 0 до 1 А и от 0 до

5 А, частота от 45 до 65 Гц, класс точности 0,1;

-    вольтметр переменного тока ЦВ8500/3: напряжение от 0 до 45 В и от 0 до 750 В, частота от 45 до 55 Гц, основная погрешность ± 0,1 %;

-    преобразователь измерительный эталонный ЦП7009: напряжение от 0 до 100 В, ток от 0 до 5 А, частота от 45 до 65 Гц, основная погрешность ± 0,05 %;

-    источник для регулировки и поверки энергетических измерительных преобразователей МК7003.3.458.100ТУ: напряжение от 0 до 120 В, ток от 0 до 5 А, допускаемое отклонение от Ивых и W не более ± 0,5 % от Иномин. и 1Шмин.;

-    магазин сопротивления Р33: величина сопротивлений от 0,1 до 99999,9 Ом, класс точности 0,2;

-    мера электрического сопротивления Р331: Яном = 100 Ом, класс точности 0,01;

-    компаратор напряжений Р3003: диапазон измерений от 0,01 мВ до 11,11 В, основная погрешность ± 0,0005 %.

Сведения о методах измерений

Метод измерений приведён в документе 3ЭП.499.300 РЭ «Преобразователи измерительные мощности ЭП8530М. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к преобразователям измерительным мощности ЭП8530М

ГОСТ 24855-81 «Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия»;

ТУ BY 300080696.300-2007 «Преобразователи измерительные мощности ЭП8530М. Технические условия»;

Рекомендации к применению

-    осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
