| Номер в госреестре | 36934-12 |
| Наименование СИ | Устройства имитационно-поверочные |
| Обозначение типа СИ | FieldCheck |
| Изготовитель | "Endress+Hauser Flowtec AG", Швейцария |
| Год регистрации | 2012 |
| Срок свидетельства | 02.05.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства имитационно-поверочные FieldCheck (далее - устройства FieldCheck) предназначены для проведения имитационной поверки расходомеров электромагнитных Promag, расходомеров-счетчиков ультразвуковых Prosonic Flow, расходомеров вихревых Prowirl, расходомеров-счетчиков тепловых t-mass производства фирмы Endress+Hauser Flowtec AG.

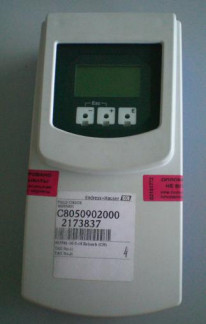

Устройство имитационно-поверочное FieldCheck состоит из переносного прибора в комплекте с набором интерфейсов Simubox для подключения устройства к расходомеру (расходомеру-счетчику) соответствующего типа, блока диагностики сенсора ультразвуковых расходомеров-счетчиков, специальных кабелей и других дополнительных принадлежностей (блок питания и т. п.).
Устройство FieldCheck выполняет проверку характеристик первичного и электронного преобразователей расходомера (расходомера-счетчика).
Принцип проверки электронного преобразователя не зависит от типа расходомера (расходомера-счетчика) и состоит в следующем. На электронный преобразователь расходомера (расходомера-счетчика) устройство FieldCheck, через соответствующий интерфейс Simubox, подает сигналы, соответствующие контролируемым расходам в первичном преобразователе. Устройство FieldCheck автоматически измеряет соответствующие сигналы на выходе электронного преобразователя расходомера (расходомера-счетчика), сравнивает измеренные значения сигналов с контрольными значениями и делает заключение о пригодности электронного преобразователя.
Принцип проверки первичных преобразователей зависит от типа расходомера (расходомера-счетчика):
1. Расходомеры электромагнитные Promag.
На катушки и электроды первичного преобразователя электромагнитного расходомера подаются импульсы напряжения для контроля параметров магнитного поля и исправности электродов.
2. Расходомеры-счетчики ультразвуковые Prosonic Flow.
На сенсоры первичного преобразователя ультразвукового расходомера-счетчика, установленные на блок диагностики, подаются сигналы для контроля измерения скорости звука в среде, времени прохождения ультразвукового сигнала между сенсорами преобразователя ультразвукового расходомера-счетчика и разности интервалов времени Ах (нс), соответствующих противоположным направлениям распространения сигнала между сенсорами преобразователя ультразвукового расходомера-счетчика.
3. Расходомеры вихревые Prowirl.
На чувствительный элемент первичного преобразователя вихревого расходомера подаются сигналы для контроля его электродинамических характеристик.
4. Расходомеры-счетчики тепловые t-mass.
На чувствительные элементы (Pt100) первичного преобразователя подаются сигналы при одинаковой температуре для сравнения значений сопротивления калиброванных датчиков температуры, а также значений мощности, подаваемой на нагреваемый чувствительный элемент расходомера-счетчика.
По результатам проверки первичного и/или электронного преобразователей расходомера (расходомера-счетчика) устройство FieldCheck автоматически формирует отчет о результатах поверки, который с помощью ПК и дополнительной сервисной программы
FieldCare может быть распечатан, архивирован или передан в другие системы контроля или управления. При этом допускаемая относительная погрешность измерений поверенных расходомеров не должна превышать:
± 1,0 % для расходомеров электромагнитных Promag;
± 2,0 % для расходомеров-счетчиков ультразвуковых Prosonic Flow;
± 1,0 % для расходомеров вихревых Prowirl;
± 2,0 % для расходомеров-счетчиков тепловых t-mass.
Места нанесения поверительных клейм (наклеек и пломб)
В устройствах FieldCheck применяется встроенное программное обеспечение (далее
- ПО), предназначенное для обработки входных и выходных сигналов от расходомеров (расходомеров-счетчиков) и интерфейсов Simubox.
Отображение номера версии ПО осуществляется на показывающем устройстве (дисплее) устройства FieldCheck при его включении. Цифровой идентификатор ПО на дисплее устройства FieldCheck не отображается.
Идентификационные данные программного обеспечения:
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения* | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Fieldcheck SW | 71135666_FC_ East EU.FDR | V1.07.zz | 0x8689 | CRC16 |
Примечание: * - символами zz обозначены цифровые обозначения в версии ПО, не влияющие на метрологические характеристики устройства FieldCheck.
Защита ПО устройств от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
После калибровки на корпус устройства FieldCheck наклеивается защитные марки из легкоразрушаемого материала с номером для предотвращения несанкционированного доступа, модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимого ПО и измеренных (вычисленных) значений. Дата последней калибровки отображается на показывающем устройстве (дисплее) устройства FieldCheck при его включении.
| Диапазон измерений входного токового сигнала, мА | от 0 до 25 |
| Пределы допускаемой абсолютной погрешности измерений входного токового сигнала, мкА | ±5 |
| Диапазон измерения входного частотного сигнала, Гц | от 0 до 15000 |
| Пределы допускаемой абсолютной погрешности входного частотного сигнала, Гц | ±0,5 |
| Показывающее устройство (жидкокристаллический дисплей) | 4 строки 16 символов в строке |
| Температура окружающей среды, °С | от 0 до 60 |
| Напряжение питания, В: - переменного тока с частотой от 47 до 63 Гц (блок питания) - постоянного тока - встроенный аккумулятор | от 100 до 240 12 7,2 |
| Габаритные размеры (ДхШхВ), мм, не более: - устройство FieldCheck - интерфейс Simubox (без кабеля) | 270x130x60 120x60x30 |
| Масса, кг, не более | 1,6 |
наносится на корпус устройства FieldCheck и на титульный лист паспорта типографским способом.
Комплектность
| Наименование | Кол-во (шт.) | Примечание |
| Устройство имитационно-поверочное FieldCheck с аккумуляторной батареей и защитным чехлом | 1 | |
| Интерфейс Simubox с сервисным блоком диагностики Sensor test box для: | код заказа: | |
| - расходомера Promag - блок диагностики | 1 комплект | 50097102 71042325 |
| - расходомера Prowirl - блок диагностики | 1 комплект | 50097105 71042325 |
| - расходомера t-mass - блок диагностики | 1 комплект | 71023099 71042325 |
| - расходомера Prosonic Flow - блок диагностики | 1 комплект | 50097104 50093274 |
| Соединительный кабель для служебного интерфейса расходомера | 1 | |
| Соединительный кабель для модуля Simubox | 1 | |
| Соединительный кабель для токового выхода | 1 | |
| Соединительный кабель для частотного выхода | 1 | |
| Адаптер (12 В) | 1 | |
| Сумка для хранения и переноски | 1 | |
| Программное обеспечение FieldCare на CD | по заказу | |
| Руководство по эксплуатации на CD | 1 | |
| Методика поверки | 1 | |
| Паспорт | 1 |
осуществляется в соответствии с методикой поверки МП 36934-12 «Устройства имитационно-поверочные FieldCheck. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМС» 27.11.2011 г.
Основное поверочное оборудование:
- калибратор-вольтметр универсальный В1-28, диапазон измерений от 0 до 100 мА, приведенная погрешность не более 0,05 %;
- частотомер электронно-счетный Ч3-63/1, диапазон измерений 0,1 Гц до 200 МГц, относительная погрешность не более 0,001 %;
- расходомер электромагнитный Promag с токовым и частотно-импульсным выходными сигналами, относительная погрешность не более 0,5 %;
- расходомер-счетчик ультразвуковой Prosonic Flow с накладными сенсорами и с токовым и частотно-импульсным выходными сигналами, относительная погрешность не более
2 %;
- расходомер вихревой Prowirl, относительная погрешность не более 0,75 %;
- расходомер-счетчик тепловой t-mass, относительная погрешность не более 1,5 %.
Нормативные и технические документы, устанавливающие требования к устройствам имитационно-поверочным FieldCheck
1. ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости.
2. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
метрологическое обслуживание расходомеров и расходомеров-счетчиков фирмы Endress+Hauser Flowtec AG.
| Зарегистрировано поверок | 118 |
| Поверителей | 9 |
| Актуальность данных | 17.09.2024 |
