Датчики давления ДАВ 068, 37039-14

Назначение

Датчики давления ДАВ 068 (далее - датчики) предназначены для измерения абсолютного давления жидких и газообразных агрессивных и неагрессивных сред и преобразования измеренного давления в электрическое напряжение постоянного тока.

Описание

Принцип действия датчика основан на преобразовании давления измеряемой среды, воздействующего на чувствительный элемент (ЧЭ), в напряжение постоянного тока. Метод преобразования деформации ЧЭ в электрический сигнал в датчике - тензометрический.

Конструктивно датчик состоит из чувствительного элемента, мембраны, основания, штуцера, гермокорпуса, наружнего корпуса, крышки с вилкой РСГС10-В АВО.364.050ТУ, обеспечивающей съем информации с датчика и подачу напряжения питания. Основным узлом датчика является ЧЭ, выполненный в виде круглого диска с кольцевым буртом и жестким центром. Диск разрезан двумя параллельными, симметричными относительно центра канавками, образующими жесткозащемленную балку, на которой методом тонкопленочной технологии сформированы тензорезисторы R1 - R4, соединенные в мостовую измерительную схему. ЧЭ крепится к основанию с упором винтами, а жесткий центр балки соединен с мембраной через подушку. К балке винтами крепится контактная колодка.

В зависимости от способа установки на изделие датчик давления имеет два варианта:

-    штуцерное ввертное соединение (резьба штуцера М12х1,25-6 g);

-    крепление к кронштейну изделия с помощью гайки, наворачиваемой на штуцер с резьбой М18х1,5-6 g,соединение штуцера с трубопроводом с помощью сварки или уплотнительной гайки.

Датчики имеют 14 модификаций: ДАВ 068-ДАВ 068-13, отличающиеся диапазонами измерений абсолютного давления, частотными диапазонами измерений, собственной частотой и способом установки на изделие в соответствии с таблицей 1.

Таблица 1

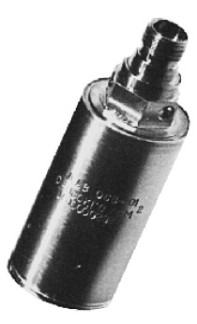

Внешний вид датчика приведен на рисунке 1. Схемы пломбирования от несанкционированного доступа приведены на рисунках 2,3. Габаритные и установочные размеры датчика представлены на рисунке 4.

Технические характеристики

Диапазон измерений давления, МПа

Электрическое сопротивление цепей выхода Ri-з, Ом Электрическое сопротивление цепей питания R2-4, Ом Начальный выходной сигнал в нормальных климатических условиях при давлении в приемной полости не более 13,3 Па (0,1 мм рт.ст.) в пределах, мВ

700

Приведенное значение начального выходного сигнала датчика в нормальных климатических условиях при давлении в приемной полости не более 13,3 Па (0,1 мм рт.ст.) в пределах, мВ/В. Нормирующее значение выходного сигнала, мВ Приведенное значение нормирующего выходного сигнала, мВ/В Пределы допускаемого приведенного значения основной погрешности

Пределы дополнительной погрешности от воздействия температуры, %/ 0С

Пониженная температура рабочей среды, °С Повышенная температура рабочей среды, °С Габаритные размеры (максимальная длина, максимальный диаметр), мм

Масса, кг, не более:

-    для исполнений ДАВ 068 - ДАВ 068-06;

-    для исполнений ДАВ 068-07 - ДАВ 068-13

0 -0,03; 0-0,06; 0-0,125; 0-0,25; 0-0,5; 0-1,0; 0-1,6 700 + 70

+ БСС-— 70

±0,43

±0,07

8,1±0,5

1,35±0,05

±0,6

±0,07

минус 60 250

87± 2; 030,5max

0,16

0,2

Примечание - Нормальные климатические условия характеризуются температурой от 15 °С до 35 °С, относительной влажностью воздуха от 45 % до 75 %, атмосферным давлением от 8,6104 до 10,6104 Па (от 645 до 795 мм рт.ст.), напряжением питания (6 ± 0,12) В постоянного тока, моментом затяжки 25 5 Н м (2,5 0,5 кгсм), отсутствием внешних механических воздействий.

Знак утверждения типа

Знак утверждения типа наносится на титульных листах эксплуатационной документации.

Комплектность

В комплект поставки входят:

-    датчик давления ДАВ 068- 1 шт.;

-    формуляр Вт 2.832.068 ФО - 1 экз.;

-    руководство по эксплуатации Вт 2.832.068 РЭ- 1 экз.;

-    инструкция по входному контролю Вт 2.832.068 И11 - 1 экз.;

-    прокладка 6х9-1 ГОСТ 19752-84 - 3 шт. Поставляется с каждым датчиком;

-    прокладка 6х9-11 ГОСТ 19752-84 - 3 шт. Поставляется с каждым датчиком;

-    прокладка 12х16-1 ГОСТ 19752-84 - 3 шт. Поставляется с датчиками исполнений от Вт 2.832.068 до- 06;

Поверка

осуществляется по методике Вт 2.832.068 МП, утвержденной руководителем ГЦИ СИ ОАО «НИИФИ» 03.02.14 г.

Средства поверки: весы лабораторные ВЛТ (диапазон (0,5-1500)г, класс точности 3); штангенциркуль ЩЦ-1 (диапазон (0-125) мм, погрешность ±0,1 мм); вольтметр универсальный В7-46 (диапазон 0, 01мВ - 1000 В, класс точности 0,025/0,0025 - 0,15/0,1); источник питания постоянного тока Б5-8 (диапазон задаваемых напряжений от 2 до 50 В, погрешность задаваемых напряжений ± 3 %); прибор комбинированный цифровой Щ 300 (диапазон измерений от 0,01 Ом до 1 ГОм, класс точности (0,1/0,02 - 1,5/0,5); установка для градуировки датчиков абсолютного давления Г003 (максимальная величина избыточного давления 6,5 МПа, минимальная величина абсолютного давления 0,01 мм рт.ст.).

Сведения о методах измерений

Методика измерений содержится в руководстве по эксплуатации Вт 2.832.068 РЭ.

Нормативные и технические документы, устанавливающие требования к датчикам давления ДАВ 068

Технические условия Вт 2.832.068 ТУ. Датчики давления ДАВ 068 ГОСТ 8.223-76 Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений абсо-

2 2

лютного давления в диапазоне от 2.7-10 до 4000-10 Па.

ГОСТ 22520-85 Датчики давления, разряжения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.

Рекомендации к применению

Измерения, предусмотренные законодательством Российской федерации о техническом регулировании
