| Номер в госреестре | 37096-13 |
| Наименование СИ | Трансформаторы тока встроенные |
| Обозначение типа СИ | ТВ |
| Изготовитель | ООО "Тольяттинский трансформатор", г.Тольятти |
| Год регистрации | 2013 |
| Срок свидетельства | 11.04.2018 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы тока встроенные серии ТВ Назначение средства измерений
Трансформаторы тока встроенные серии ТВ (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения в установках переменного тока в электрических сетях с номинальным напряжением 35; 110; 220; 330 и 500 кВ с частотой 50 или 60 Гц.
Трансформаторы тока встроенные серии ТВ могут устанавливаться на вводе любого класса напряжения при условии, что они обеспечивают заданные параметры и что посадочные размеры ввода позволяют их установку.
Трансформаторы используются в качестве комплектующих изделий для силовых трансформаторов.
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем.
Трансформаторы по принципу конструкции - встроенные, с одной вторичной обмоткой для измерения, с несколькими коэффициентами трансформации, получаемыми путём изменения числа витков вторичной обмотки.
Трансформаторы тока встроенные серии ТВ являются масштабными преобразователями и представляют собой кольцевой сердечник с намотанной на него вторичной обмоткой. Первичной обмоткой является проходящий через ввод токоведущий стержень. Высоковольтная изоляция обеспечивается фарфоровым или композитным (полимерным) изолятором-покрышкой ввода, напряжение по длине покрышки эффективно выравнивается посредством внутреннего экрана.
Выводы вторичной обмотки подключены к клеммным колодкам. Для определения рабочего положения трансформатора тока на табличке нанесены буквы Л1 и Л2, указывающие направление первичного тока.
Табличка технических данных размещена на баке силового трансформатора. Содержание таблички соответствует ГОСТ 7746-2001.
Трансформаторы тока выпускаются следующих типоисполнений: ТВ-35-I, ТВ-35-III, ТВ-35-V, ТВ-110-I, ТВ-110-III, ТВ-110-V, ТВ-220-I, ТВ-220-V, ТВ-330-I, ТВ-500.
Структура условного обозначения вариантов исполнения трансформатора:
Т В - Х - Х - Х/Х - О4
Климатическое исполнение и категория _размещения по ГОСТ 15150
-Номинальный вторичный ток, А
-Номинальный первичный ток, А
-Конструктивный вариант исполнения
-Номинальное напряжение, кВ
-Встроенный

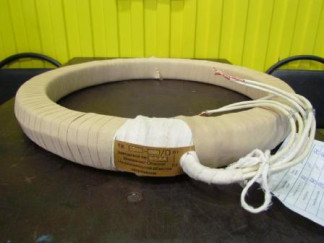

Рисунок 1.
Таблица 1 - Метрологические и технические характеристики
| Наименование параметра | Значение |
| Номинальное напряжение трансформатора ином, кВ. | 35; 110; 220; 330; 500 |
| Наибольшее рабочее напряжение, кВ | 40,5; 126; 252; 363; 525 |
| Номинальный первичный ток трансформаторов с возможностью изменения числа витков вторичной обмотки, 11ном, А: | 75-100-150-200 100-150-200-300 200-300-400-600 400-600-750-1000 500-750-1000-1500 500-1000-1500-2000 1000-1500-2000 1000-1500-2000-3000 |
| Номинальный вторичный ток трансформатора I2homj А | 1 или 5 |
| Номинальная частота напряжения сети/нам, Гц | 50; 60 |
| Количество вторичных обмоток для измерений: | 1 |
| Классы точности вторичной обмотки для измерений: | 0,2S; 0,2; 0,5S; 0,5; 1 |
| Номинальные вторичные нагрузка S2hom с коэффициентом мощности cosf2 = 0,8, В-А | 10; 15; 20; 25; 30; 40; 50; 60; 75; 100 |
| Номинальный коэффициент безопасности приборов вторичных обмоток, предназначенных для измерения, Кбном | от 3 до 14 |
| Средний срок службы, не менее, лет | 25 |
| Наименование параметра | Значение | ||
| Типоисполнение трансформатора тока: | Габаритные размеры, не более, мм | Масса, не более, кг | |
| внешний диаметр D | высота Н | ||
| ТВ-35-I | 375 | 125 | 29 |
| ТВ-35-III | 252 | 110 | 15 |
| ТВ-35-V | 285 | 90 | 13 |
| ТВ-110-I | 624 | 130 | 32 |
| ТВ-110-III | 415 | 125 | 57 |
| ТВ-110-V | 440 | 145 | 37 |
| ТВ-220-I | 655 | 130 | 39 |
| ТВ-220-V | 570 | 105 | 26 |
| ТВ-330-I | 635 | 75 | 19 |
| ТВ-500 | 640 | 70 | 17 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69. | О4 | ||
| Верхнее рабочее значение температуры масла, °С | плюс 95 | ||
| Нижнее рабочее значение температуры масла, °С | минус 60 | ||
Знак утверждения типа наносится методом фотолитографии на табличку технических данных трансформатора и типографским способом - на титульный лист руководства по эксплуатации и паспорта.
| Таблица 2 - | Комплектность | |
| № п/п | Наименование | Кол-во, шт. |
| 1 | Трансформатор тока | 1 |
| 2 | Паспорт | 1 |
| 3 | Руководство по эксплуатации трансформатора тока* | 1 |
* - Одно на партию трансформаторов тока, поставляемых в один адрес
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Средства поверки: трансформатор тока измерительный лабораторный ТТИ-5000.5 (кл. т. 0,05), трансформатор тока И-523 (кл. т. 0,05), прибор сравнения КТ-01 (кл. т. 0,001; ± 0,1'), магазин нагрузок МР3027 (± 4 %).
Сведения о методиках (методах) измерений приведены в СТО 15352615-003-2007 «Трансформаторы тока встроенные серии ТВТ и ТВ. Технические условия».
Нормативные и технические документы, устанавливающие требования к трансформаторам тока встроенным серии ТВТ
2. ГОСТ 8.550-86 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока».
3. ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
4. СТО 15352615-003-2007 «Трансформаторы тока встроенные серии ТВТ и ТВ. Технические условия».
- «выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям» (п. 14 ч. 3 ст. 1 Федерального Закона от 26.06.2008 г. № 102-ФЗ «Об обеспечении единства измерений»).
| Зарегистрировано поверок | 8 |
| Поверителей | 2 |
| Актуальность данных | 19.09.2024 |
