Системы термометрии элеваторов РоМакс-2, 37135-19

Назначение

Системы термометрии элеваторов РоМакс-2 (далее по тексту - системы или системы РоМакс-2) предназначены для непрерывных или циклических многозонных измерений температуры зерна и продуктов его переработки при хранении в складах силосного и напольного типа, и подачи аварийно-предупредительной сигнализации в случае превышения установленного предельного значения температуры.

Описание

Принцип действия системы основан на преобразовании кодовых сигналов от электронных цифровых датчиков температуры, установленных в термоподвесках, в сигналы интерфейса RS-232.

Системы относятся к проектно-компонуемым системам. На рисунках 1, 2 представлены структурные схемы систем. В состав систем входят следующие компоненты, образующие измерительные каналы: термоподвески, модуль термоподвесок, ведущий модуль локальной сети, персональный компьютер с установленным специализированным программным обеспечением (ПО), а также модуль ретрансляции и ручной прибор-сканер СТП (в зависимости от компоновки системы).

Термоподвески изготавливаются двух модификаций: ТПРМ2 и ТПРМ2-М.

Термоподвески ТПРМ2 представляют собой шлейф с цифровыми датчиками температуры, помещенный в полимерную оболочку с присоединенной к ней коммутационной металлической головкой с соответствующими приспособлениями для монтажа. Обозначение термоподвесок зависит от конструктивных особенностей и выглядит в виде: ТПРМ2-ХД-УМ, где X - количество датчиков в термоподвеске, а Y - длина термоподвески.

Термоподвески ТПРМ2-М представляют собой шлейф с цифровыми датчиками температуры, помещенный в металлической оболочку с металлическими корпусами в местах расположения датчиков, и коммутационной металлической головкой.

Модуль термоподвесок МТП изготовлен в литом дюралюминиевом корпусе с кабельными вводами с установленной в него печатной платой с элементами. МТП предназначен для считывания измеряемых параметров и конфигурации подключенных к нему термоподвесок ТПРМ2. Все функциональные цепи МТП гальванически развязаны от кабеля локальной сети.

Ведущий модуль локальной сети (ВМС) изготовлен в литом дюралюминиевом корпусе с установленной в него печатной платой с элементами. ВМС предназначен для передачи данных по интерфейсу RS-232 и обеспечения связи всей системы с компьютером, для совместной работы с программой обработки, отображения данных систем термометрии, а также для вторичного питания модулей термоподвесок.

Модуль ретрансляции (МР) изготовлен из литого дюралюминиевого корпуса с установленной в него печатной платой с элементами и предназначен для увеличения количества модулей термоподвесок в системах. МР входит в состав системы только в случае разветвленной топологии системы и(или) большой удаленности ее компонентов.

Ручной прибор-сканер СТП представляет собой прибор с автономным питанием в пластиковом корпусе и экраном для отображения показаний термоподвесок. СТП предназначен для просмотра информации с термоподвесок при периодическом (нестационарном) подключении к ним в процессе монтажа и наладки системы, а также может быть использован при поверке систем.

Персональный компьютер с ПО подключен к ВМС. Система при помощи ПО позволяет с автоматизированного рабочего места (АРМ) оператора контролировать процесс хранения и самосогревания растительного сырья в силосах элеватора, преобразовывать, хранить и формировать архив значений температурного процесса зерновых материалов, создавать протоколы процесса хранения зерна. ПО работает в графической области визуализации, которая показывает синоптический план установки, количество силосов и зондов. С помощью меню выбирается графическая функция, которая позволяет контролировать температуру хранящегося в силосе зерна.

Д1 Резервный источник

OPS IN-220V

К сети -220V

А2

гППтГЦ) ggggg С\| (М ГЧ (\| ГЧ

rJtMHMrt

^ ^ 1^- ^ £

ZJ ZJ Z) Z) ZI

о о о о о

МТП М1

NET1

NET2

1 Z Л S 6 Г a S 1D1112

S

NET1

NET2

-220V

RS23Z<

МТП М2

1 Z 3 4 5 6 7 В a 1D 11 12

Компьютер

И

АЗ

о

Р13-Р24

RS232 ВМС NET1 1

RClT 1

NETZ 1

-2Z0V

Ведущей модуль локальной сети

А1 - Реэерв№4й источник А2 - Компьютер

АЗ - Ведущий модуш локальной сети Р1-Р144 - Тер но подвески М1 - М12 - Модули термоподвеоон Т1,Т2 - Концевые терминаторы кабеля сети.

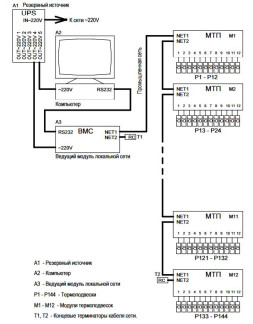

Рисунок 1 - Структурная схема системы термометрии элеваторов РоМакс-2 без модуля

ретрансляции

А4 - Модуль ретрансляции

Р1 - Р288 - Терриоподвески

М1 - М14 ■ Модули термоподееоок

Т1-Т4 - Концевые терминаюры кабеля сети,

Рисунок 2 - Структурная схема системы термометрии элеваторов РоМакс-2 с модулем

ретрансляции

На рисунках 3-8 представлены фотографии компонентов системы.

Рисунок 5 - Общий вид модуля ретрансляции МР Рисунок 6 - Общий вид термоподвесок

ТПРМ2

ij    2j _Э: а)!

4,    в е_ ej !

у\    в, sj с};

_*    oj _# Дг| ■

Рисунок 8 - Общий вид ручного прибора-сканера СТП

Пломбирование систем не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) состоит из встроенного и автономного ПО.

Встроенное ПО модуля термоподвесок «МТПРМ2-12К» не является метрологически значимым и предназначено для питания, считывания информации и контроля работоспособности датчиков температуры, а также для передачи информации по локальной сети, образованной ведущим модулем.

Идентификационные данные программного обеспечения приведены в таблицах 1-2.

Таблица 2 - Идентификационные данные автономного ПО «РОМАКС-2»

Технические характеристики

Основные метрологические и технические характеристики компонентов системы приведены в таблицах 3-7.

Таблица 3 - Основные метрологические и технические характеристики систем

Таблица 4 - Основные технические характеристики модуля термоподвесок МТП

Таблица 5 - Основные технические характеристики модуля локальной сети ВМС

Таблица 6 - Основные технические характеристики модуля ретрансляции

Таблица 7- Основные технические характеристики ручного прибора-сканера СТП

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом. Комплектность средства измерений

Таблица 8

Поверка

осуществляется по документу МП 207-043-2018 «Системы термометрии элеваторов РоМакс-2. Методика поверки», утвержденному ФГУП «ВНИИМС», 14.12.2018г.

Основные средства поверки:

Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);

Измерители температуры многоканальные прецизионные МИТ 8 (Регистрационный № 19736-11).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт и (или) на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

РМКС.425210.002 ТУ Системы термометрии элеваторов РоМакс-2. Технические условия
