| Номер в госреестре | 37193-15 |
| Наименование СИ | Устройства детектирования |
| Обозначение типа СИ | УДБН-13Р |
| Изготовитель | ОАО "Специализированный НИИ приборостроения" (СНИИП), г.Москва |
| Год регистрации | 2015 |
| Срок свидетельства | 06.12.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства детектирования УДБН-13Р (далее - устройство детектирования) предназначены для измерения мощности поглощённой дозы нейтронного излучения в составе измерительно-информационных систем контроля радиационной обстановки (далее - КРО).
Устройство детектирования УДБН-13Р выпускается в двух модификациях:
- устройство детектирования УДБН-13Р, состоящее из блока детектирования БДБН-13Р АБЛК.418255.413 и блока контроллера БУП-39П АБЛК.468332.489, соединяемые посредством жгута;
- устройство детектирования УДБН-13Р1, состоящее из блока детектирования БДБН-13Р АБЛК.418155.4413 и узла контроллера ПУМ-480П АБЛК.468332.491, соединяемых друг с другом жгутами, один из которых соединяет блок детектирования БДБН-13Р с одним из входов промышленного шкафа, а второй, размещенный внутри промышленного шкафа — этот вход шкафа с разъемом кассетницы, в которой установлен узел контроллера ПУМ-480П.
В качестве детектора в блоке детектирования БДБН-13Р используется детектор тепловых нейтронов, окруженный комбинированным замедлителем из полиэтилена. Регистрация сцинтилляций, происходящих в детекторе ТН-30, при облучении его нейтронами, осуществляется фотоумножителем ФЭУ-85. Электрические импульсы поступают на вход истокового повторителя. Истоковый повторитель позволяет согласовать высокое выходное сопротивление ФЭУ с низким входным сопротивлением усилителя.
Блок детектирования БДБН-13Р содержит узел включения ФЭУ АБЛК.468349.557, узел усилителя АБЛК.468743.403, узел комбинированный АБЛК.469535.463 и узел высоковольтного питания А4 АБЛК.436232.408.
Прием импульсных сигналов от детектора блока детектирования, программное управление процессом накопления счетных данных, формирование результатов измерения, а также поддержание связи с устройством управления системы КРО осуществляет специализированный контроллер на базе быстродействующего микропроцессора. Контроллер обеспечивает функционирование устройства детектирования УДБН-13Р под действием команд, поступающих от управляющего устройства и соответствующих правилам обмена данными АБЛК.500401.400 ДП.
Устройство детектирования УДБН-13Р защищено от несанкционированного вмешательства внутрь его корпуса пломбой органа технического контроля (управления качеством) предприятия-изготовителя (ОТК).

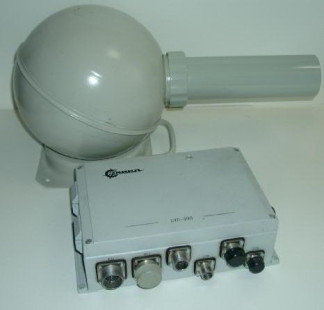

Общий вид и места пломбировки устройства детектирования УДБН-13Р показаны на Рис. 1 - 3.
Структурная схема устройства детектирования УДБН-13Р приведена на рисунке 4.
1 - ручка, 2 - замедлитель, 3 - накидная гайка,
4 - стакан, 5 - блок детектирования БДМН-05Р.
устройства детектирования УДБН-13Р от непреднамеренных и преднамеренных изменений соответствуют уровню «А». Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных изменений. Результаты апробирования соответствуют методике соответствия ПО СИ при поверке.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1.
| Наименование ПО | Идентифика ционное наименован ие ПО | Номер версии (идентифик ационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентифика тора ПО |
| cosys.exe | - | 08.10.13.2 | de3af1bf b33351473a4db7cd946bd5c953ef7ebf | CRC32 MD5 |
Основные метрологические и технические характеристики и их номинальные значения приведены в таблице 2.
Таблица 2
| Наименование характеристики, единица измерения | Номинальное значение характеристики |
| Диапазон измерения мощности поглощенной дозы нейтронного излучения, Гр/ч | от 1,0-10-5 до 1,0-Ю1 |
| Диапазон регистрируемых энергий нейтронного излучения, МэВ | от 0,025 10-6 до 10 |
| Уровень фона, измеряемого устройством детектирования УДБН-13Р при отсутствии внешних источников нейтронов, Гр/ч, не более | 0,210-5 |
| Напряжение питания от источника постоянного тока, В | 27,00 ± 1,35 |
| Ток, потребляемый устройством детектирования УДБН-13Р, мА, не более | 100 |
| Допускаемые пределы основной относительной погрешности измерения мощности поглощенной дозы ней, % | ±25 |
| Время установления рабочего режима, с, не более | 300 |
| Наработка на отказ, ч, не менее | 10000 |
| Время восстановления, час, не более | 2 |
| Назначенный срок службы, лет | 10 |
| Устойчивость к воздействию температуры, °С | от минут 30 до + 50 |
| Пределы дополнительной погрешности измерений, %, не более: на каждые 10 °С изменения температуры относительно нормальной в рабочем диапазоне температур от минус 30 до +50 °С, при изменении условий эксплуатации от нормальных до условий с относительной влажностью 95 % при температуре +35 °С | ± 12,5 ± 12,5 |
| Габаритные размеры, мм, не более: Блок детектирования БДБН-13Р Блок контроллера БУП-39П8 (входит в состав УДБН-13Р) Узел контроллера ПУМ-39П8 (входит в состав УДБН-13Р1) | 483x250x256 180x270x85 128x20x187 |
| Наименование характеристики, единица измерения | Номинальное значение характеристики |
| Масса, кг, не более: Блок детектирования БДБН-13Р Блок контроллера БУП-39П8 (входит в состав УДБН-13Р) Узел контроллера ПУМ-39П8 (входит в состав УДБН-13Р1) | 10.5 2.5 0,18 |
| Степень защиты от воздействия воды и попадания внешних твердых предметов и пыли, по ГОСТ 14254-96 | IP55 |
| Условия эксплуатации: Температура окружающего воздуха, °С Относительная влажность (при температуре воздуха 35 °С), %, Давление (при температуре +25 °С), кПа | от минус 30 до 55 до 98 от 84 до 106,7 |
| Условия транспортирования: Прочность при транспортировании при повышенной температуре, 0С Прочность при транспортировании при пониженной температуре, 0С Прочность при транспортировании при воздействии повышенной влажности при +350С, % | +50 минус 50 до (95±3) |
Знак утверждения типа наносят на специальную табличку на лицевой части корпусов блока детектирования БДБН-13Р, блока контроллера БУП-39П8 и узла контроллера ПУМ-39П8 методом штемпелевания, а на титульные листы руководства по эксплуатации АБЛК.412252.400 РЭ, паспорта АБЛК.412252.400 ПС и паспорта АБЛК.412252.400-01 ПС - типографским способом.
В комплект поставки устройства детектирования УДБН-13Р и его модификации устройства детектирования БДБН-13Р должны входить устройства и эксплуатационная документация, указанные в таблицах 3 и 4, соответственно.
Таблица 3 - Комплектность устройства детектирования УДБН-13Р._
| Наименование | Обозначение | Кол., шт. | Примечание |
| Блок детектирования БДБН-13Р | АБЛК.418255.413 | 1 | - |
| Блок контроллера БУП-39П | АБЛК.468332.489 | 1 | Состоит из узла контроллера ПУМ-39П8 и узла сопряжения АБЛК.468349.551 |
| Комплект монтажных частей согласно ведомости | АБЛК.412252.400 ВЧ | 1 | - |
| Ведомость монтажных частей | АБЛК.412252.400 ВЧ | 1 | - |
| Паспорт | АБЛК.412252.400 ПС | 1 | - |
| Руководство по эксплуатации * | АБЛК.412252.400 РЭ | 1 | - |
| Методика поверки * | АБЛК.412252.400 МП | 1 | - |
| Инструкция по градуировке * | АБЛК.412252.400 ИГ | 1 | - |
| Наименование | Обозначение | Кол., шт. | Примечание |
| Инструкция по входному контролю * | АБЛК.412252.400 ИК | 1 | - |
| Комплект технических средств для аппаратуры контроля радиационной обстановки КТС КРО. Правила обмена данными * | АБЛК.500401.400 ДП | 1 | - |
| * При поставке партии устройств УДБН-13Р в количестве более 2 шт., партия комплектуется меньшим числом экземпляров каждого документа в соответствии с картой заказа. | |||
Таблица 4 - Комплектность устройства детектирования УДБН-13Р1.
| Наименование | Обозначение | Кол., шт. | Примечание |
| Блок детектирования БДБН-13Р | АБЛК.418255.413 | 1 | - |
| Узел контроллера ПУМ-480П | АБЛК.468332.491 | 1 | - |
| Комплект монтажных частей согласно ведомости | АБЛК.412252.400-01 ВЧ | 1 | - |
| Ведомость монтажных частей | АБЛК.412252.400-01 ВЧ | 1 | - |
| Паспорт | АБЛК.412252.400-01 ПС | 1 | - |
| Руководство по эксплуатации * | АБЛК.412252.400 РЭ | 1 | - |
| Методика поверки * | АБЛК.412252.400 МП | 1 | - |
| Инструкция по градуировке * | АБЛК.412252.400 ИГ | 1 | - |
| Комплект технических средств для аппаратуры контроля радиационной обстановки КТС КРО. Правила обмена данными * | АБЛК.500401.400 ДП | 1 | - |
| * При поставке партии устройств УДБН-13Р в количестве более 2 шт., партия комплектуется меньшим числом экземпляров каждого документа в соответствии с картой заказа. | |||
Осуществляется по документу АБЛК.412252.400 МП «Устройство детектирования. Методика поверки», утвержденному ГЦИ СИ ОАО «СНИИП» 07.07.2014 г.
В перечень основного поверочного оборудования входит установка поверочная дозиметрическая КИС-НРД-МБ с источниками нейтронов типа ИБН-8-7, ИБН-108, погрешность ±5 %, рабочий эталон 1 разряда ГОСТ 8.031-82.
АБЛК.412252.400 РЭ «Устройство детектирования УДБН-13Р. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к устройству детектирования УДБН-13Р
1. ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».
2. ГОСТ 8.034-82 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений экспозиционной дозы, мощности экспозиционной дозы и потока энергии рентгеновского и гамма-излучений».
3. НП-001-97 «Правила и нормы в атомной энергетике Общие положения обеспечения безопасности атомных станций (ОПБ-88/97)».
4. НП-026-04 «Требования к управляющим системам, важным для безопасности атомных станций». Комплект технических средств для аппаратуры контроля радиационной обстановки КТС КРО. Устройства детектирования. Технические условия АБЛК.410211.400 ТУ.
5. АБЛК.412242.400 ТУ «Устройство детектирования УДБН-13Р. Технические условия».
