| Номер в госреестре | 37314-21 |
| Наименование СИ | Приборы для приготовления газовоздушных смесей |
| Обозначение типа СИ | ОО-4 |
| Изготовитель | Научно-производственное республиканское унитарное предприятие "Белгазтехника" (НП РУП "Белгазтехника"), Республика Беларусь |
| Год регистрации | 2021 |
| Срок свидетельства | 30.01.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для приготовления газовоздушных смесей 00-4, (в дальнейшем - приборы) предназначены для приготовления смесей горючих газов (природного или сжиженного) с воздухом и измерения объемной доли горючих газов в приготовленной газовоздушной смеси с целью определения степени одоризации интенсивности запаха природного или сжиженного газа органолептическим методом в соответствии с ГОСТ 22387.5-2014.
Область применения - службы и предприятия газовой отрасли.
Принцип приготовления газовоздушной смеси основан на разбавлении горючих газов (природного или сжиженного) атмосферным воздухом, принудительно нагнетаемым в измерительную камеру нагнетателем. Принцип измерения созданной газовоздушной смеси основан на регистрации изменения падения напряжения на чувствительном плече датчика газа при воздействии на него горючего газа.
Прибор состоит из устройства приготовления газовоздушных смесей и измерителя концентрации горючих газов.
Прибор представляет собой прямоугольную переносную конструкцию. Корпус выполнен из металла. На лицевой панели размещены: цифровой индикатор концентрации создаваемойц^зовоздуш-нои смеси; кнопка включения питания прибора; переключатель режимов работы; врр.онкатхлягъь^ода Г/ ‘(Ты газовоздушнои смеси; фирменная табличка. // L lS<] \ у»
На боковой стенке прибора размещены: гнездо для подключения внешней постоянного тока; штуцер для подачи одорированного газа.
На корпусе прибора расположены отверстия для забора чистого воздуха.

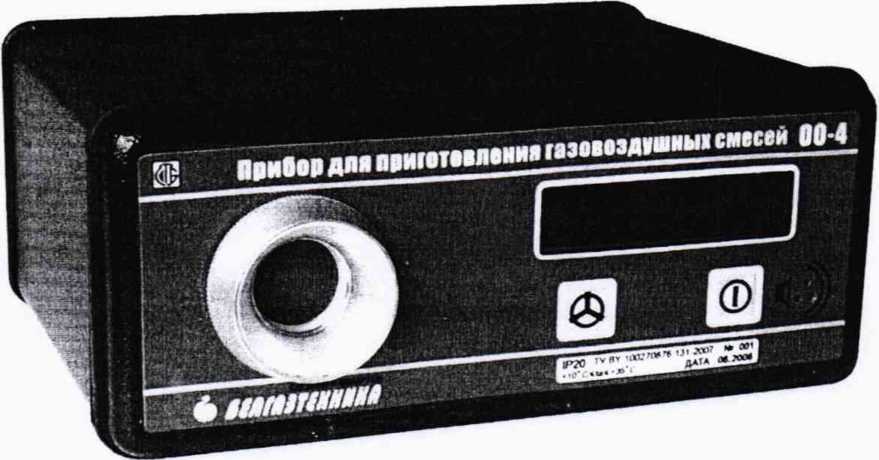

Внешний вид прибора приведен на рисунке 1.
Рисунок 1 - Внешний вид прибора
Приборы имеют встроенное программное обеспечение (далее - ПО). ПО представляет собой микропрограмму, предназначенную для обеспечения функционирования прибора на аппаратном уровне. Встроенное ПО является метрологически значимым. Установка встроенного ПО и изменение встроенного ПО доступны только для изготовителя.
Таблица 1
| Идентификационные данные (признаки) | Значение встроенного ПО |
| Идентификационное наименование ПО | 14-05.3.08..000 Д12.1 Текст программы |
| Номер версии (идентификационный номер) ПО | 14-05.3.08.000 Д12.2 Загружаемый код |
Схема пломбировки прибора от несанкционированного доступа с указанием мест для нанесения ловерительного клейма-наклейки приведена в Приложении А к описанию типа.
Основные технические и метрологические характеристики прибора приведены в таблице 2. Таблица 2
| Наименование и единица измерения | Значение параметра |
| Диапазон приготовления газовоздушной смеси и индикации ее концентрации: - объемная доля природного газа в воздухе (по метану), % - объемная доля сжиженного углеводородного газа в воздухе (по пропану),% | от 0,1 до - 2,5 от 0,1 до 1,0 |
| Диапазон измерения концентрации газовоздушной смеси: - объемная доля природного газа в воздухе (по метану), % - объемная доля сжиженного углеводородного газа в воздухе (по пропану), % | от 0,5 до 2,5 от 0,2 до 1,0 |
| Пределы допускаемой основной абсолютной погрешности при измерении объемной доли компонента в смеси: - объемная доля природного газа в воздухе (по метану), % - объемная доля сжиженного углеводородного газа в воздухе (по пропану), % | ±0,25 ±0,10 |
| Пределы допускаемой основной абсолютной погрешности срабатывания звуковой сигнализации, объемная доля: - объемная доля природного газа в воздухе (по метану), % - объемная доля сжиженного углеводородного газа в воздухе (по пропану), % | ±0,08 ±0,03 |
| Время установления показаний прибора при измерении объемной доли горючего газа в воздухе в процессе приготовления газовоздушной смеси, с, не более | 44 50 |
| Напряжение питания: - переменного тока частотой 50±1 Гц (от сетевого адаптера), В - постоянного тока (от внешнего источника), В | ♦23 230 -32 от 11 до 13 |
| Условия эксплуатации: - температура окружающего воздуха,0 С - относительная влажность окружающего воздуха, % при 35° С | от 10 до 35 до 75 |
| Габаритные размеры, мм, не более | 200x80x180 |
| Масса, кг, не более | 2,5 |
Знак утверждения типа наносится на переднюю панель приборов способом, обеспечивающим ее сохранность в течение всего срока службы, и типографским способом в руководство по эксплуатации приборов.
Комплект поставки приборов указан в таблице 3.
Таблица 3
| Наименование | Обозначение КД | Количество |
| 1 Прибор для приготовления газовоздушных смесей ОО-4 | 14-05.3.00.000 | 1 |
| 2 Адаптер сетевой* | GS18E12 | 1 |
| 3 Кабель | 14-05.3.12.000 | 1 |
| 4 Приспособление поверочное | 14-05.3.00.018 | 1 |
| 5 Руководство по эксплуатации | 14-05.3.00.000 РЭ | 1 |
| 6 Методика поверки | МРБ МП.1708-2007 | 1 |
- ТУ BY 100270876.131-2007 Прибор для приготовления газовоздушных смесей 00-4. Технические условия;
- ГОСТ 12997-84 Изделия ГСП. Общие технические условия;
- ГОСТ 15150-69 Машины, приборы и технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды;
- ГОСТ 14254-2015 Степени защиты, обеспечиваемые оболочками (Код IP).
- МРБ МП.1708-2007 Прибор для приготовления газовоздушных смесей ОО-4..
Приборы для приготовления газовоздушных смесей ОО-4 соответствуют требованиям ТУ BY 100270876.131-2007, ГОСТ 12997-84, ГОСТ 15150-69, ГОСТ 14254-2015, декларации о соответствии ТР ТС 004/2011, ТР ТС 020/2011 № ЕАЭС BY/112 11.01 ТР 020 002 08290.
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь не более 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ.
г.Минск, Старовиленский тракт, 93,тел.334-98-13
Аттестат аккредитации № BY/112 1.0025.
