Тестеры оптические с измерителями мощности и источниками оптического излучения 560XL (измерители), 570XL и 580XL (источники), 37323-13

Для измерения средней мощности оптического излучения и определения затухания в одно- и многомодовых волоконных световодах. Соответствуют рангу рабочего средства измерений средней мощности согласно поверочной схеме ГОСТ 8.585-2005. Область применения: измерение характеристик (средней мощности изатухания) различных волоконно-оптических устройств в сетях связи.
Документы
Карточка СИ
Номер в госреестре 37323-13
Наименование СИ Тестеры оптические с измерителями мощности и источниками оптического излучения
Обозначение типа СИ 560XL (измерители), 570XL и 580XL (источники)
Изготовитель "Greenlee Textron Inc.", США
Год регистрации 2013
Срок свидетельства 15.03.2018
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

Тестеры оптические с измерителями мощности 560XL и источниками оптического излучения 570XL и 580XL (далее по тексту - тестеры) предназначены для измерения средней мощности оптического излучения и определения затухания в одно- и многомодовых волоконных оптических кабелях, компонентах и линиях передачи.

Описание

Тестеры состоят из следующих приборов: измерителя оптической мощности 560XL и источников оптического излучения 570XL и 580XL.

Измеритель мощности 560XL обеспечивает измерение средней мощности оптического излучения, определение затухания оптических сигналов на четырех длинах волн (850, 1300, 1310 и 1550 нм) путем преобразования оптического сигнала в электрический с помощью фотодиода InGaAs с последующим усилением и преобразованием в цифровую форму. Измеритель может обнаружить модуляцию оптического сигнала, генерируемого источником оптического излучения.

Источники оптического излучения обеспечивают излучение стабилизированной мощности непрерывного и импульсно-модулированного оптического излучения и основаны на светодиодных (570XL) и лазерных (580XL) элементах. Источники выполняются на одну или две длины волны: 850 и/или 1300 нм (570XL) и 1310 и/или 1550 нм (580XL).

Каждый из приборов тестера выполнен в малогабаритном пластмассовом корпусе в прорезиненном чехле. Тестеры снабжаются оптическими адаптерами (FC, SC, ST и др.) для подключения к различным измеряемым объектам.

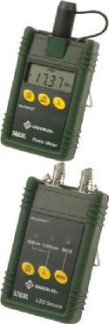

Общий вид приборов тестера и схема защиты от несанкционированного доступа представлены на рисунках 1 и 2 соответственно.

Программное обеспечение

Программное обеспечение (ПО) встроенное, управляющее переключением режимов работы приборов тестера, что не влияет на метрологические характеристики. Идентификационные данные ПО изготовителем не декларируются.

Запись ПО осуществляется в процессе производства. Доступ к внутренним частям приборов тестера, включая процессор, исключен конструкцией аппаратной части. Тестер по уровню защиты ПО СИ от непреднамеренных и преднамеренных изменений относится к группе "А" по МИ 3286-2010.

Технические характеристики

Характеристика

Значение

Измеритель оптической мощности 560XL

Длины волн калибровки, нм

850, 1300, 1310, 1550

Диапазон измеряемых мощностей, дБм

+3 - минус 60

Пределы допускаемого значения основной относительной погрешности измерений уровней средней мощности оптического излучения на длинах волн калибровки, дБ

±0,5

Пределы допускаемого значения погрешности измерений относительных уровней мощности оптического излучения, дБ, в диапазонах измеряемых уровней,

±0,5

Источник оптического излучения

570XL

580XL

Длина волны оптического излучения, нм

-    номинальное значение

-    допустимые пределы

850 840 - 880

1300 1270 - 1345

1310 1280 - 1340

1550 1520 - 1580

Ширина спектра (на уровне 0,5), нм, не более

55

150

5

Уровень мощности оптического излучения на выходе источников (на волокне 62,5/125 мкм), при непрерывном излучении, дБм, не менее

-13

-20

-7

-7

Нестабильность уровня мощности оптического излучения на выходе источников за 1 час в нормальных условиях, дБ

±0,05

±0,05

Общие характеристики

560XL

570XL

580XL

Условия эксплуатации:

-    температура окружающей среды

-    относительная влажность воздуха, %

- 15 - плюс 55 0 - 95

Габаритные размеры, мм, не более

72x142x35

Масса, г, не более

250

241

227

Питание приборов тестера: от автономных источников постоянного тока - 2 щелочных батареи АА напряжением 1,5 В.

Знак утверждения типа

Знак утверждения типа наносится на заднюю сторону тестера в виде наклеиваемой этикетки и на руководство по эксплуатации типографским способом.

Комплектность

В комплект поставки входят: выбранные приборы тестера: 560XL и/или 570XL и/или 580XL, оптические адаптеры (согласно заказу), 2 щелочные батареи АА, руководство по эксплуатации на русском языке.

Поверка

осуществляется в соответствии с ГОСТ Р 8.720-2010 «Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки».

Основные средства поверки:

тестер оптический ОТ-3-1: источник: 650, 850, 1310, 1490, 1550, 1625 нм, (0 - 10) дБм, нестабильность за 15 мин. (0,005 - 0,1) дБ, встроенный аттенюатор до 70 дБ; измеритель: длины волн калибровки 853, 1310, 1490, 1547, 1625 нм; от +10 до -80 дБм, ±3 %

Сведения о методах измерений

"Тестеры оптические. Измеритель мощности 560XL. Источники оптического излучения 570XL, 580XL. Руководство по эксплуатации" на русском языке.

Нормативные и технические документы, устанавливающие требования к тестерам оптическим с измерителями мощности 560XL и источниками оптического излучения 570XL и 580XL

Техническая документация фирмы-изготовителя Greenlee Textron Inc., США.

Рекомендации к применению

измерения при выполнении работ по оценке соответствия средств связи установленным законодательством Российской Федерации обязательным требованиям и мероприятий государственного контроля (надзора) в сфере связи.

37323-13
Номер в ГРСИ РФ:
37323-13
Производитель / заявитель:
"Greenlee Textron Inc.", США
Год регистрации:
2013
Cрок действия реестра:
15.03.2018
