Номер в госреестре | 37417-13 |
Наименование СИ | Устройства микровычислительные |
Обозначение типа СИ | DYMETIC-5123 |
Изготовитель | АО "Даймет", г. Тюмень |
Год регистрации | 2013 |
Срок свидетельства | 13.06.2024 |
МПИ (интервал между поверками) | 3 года |
Описание типа | скачать |
Методика поверки | скачать |
■ Назначение средства измерений
Устройства микровычислительные «DYMETIC-5123» (далее - вычислители) предназначены для измерения, вычисления, преобразования в показания отсчётного устройства (далее - дисплей), архивирования и передачи на приёмное устройство верхнего уровня (контроллеры, компьютеры и т.п.) объёма, расхода, температуры и абсолютного (или избыточного) давления газа при рабочих условиях; для вычисления, отображения на дисплее и передачи на приемое устройство верхнего уровня через интерфейс RS485 объёма и расхода газа, приведённых к стандартным условиям, а также для контроля режимных параметров газа (расхода, температуры и давления).
■ Описание средства измерений
Принцип действия вычислителя основан на преобразовании сигналов, поступающих от датчиков расхода, давления и температуры, в показания дисплея с последующим вычислением, на основании известных зависимостей (ГОСТ Р 8.733-2011), объёма и расхода газа, приведённых к стандартным условиям (например, для природного газа - в соответствии с ГОСТ 30319.2-96, для нефтяного - согласно ГСССД МР 113-03).

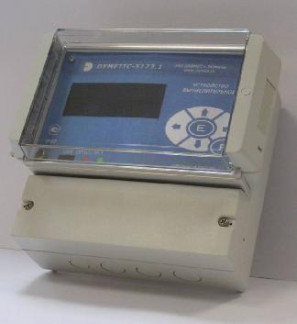

Конструктивно вычислитель выполнен в металлическом или ударопрочном пластиковом корпусе настенного исполнения или в корпусе с креплением на монтажную рейку по ГОСТ Р МЭК 60715-2003 (т.н. DIN-рейку), имеющем защищённые от несанкционированного доступа клеммные соединители для подключения первичных преобразователей или датчиков.
На передней панели размещены жидкокристаллический знаковый индикатор, кнопки управления и разъём интерфейса USB для передачи информации на Flash-накопитель.
Вычислитель имеет два исполнения по типу и количеству входных сигналов:
- «DYMETIC-5123.1» (далее - вычислитель 5123.1): один частотный (числоимпульсный) в диапазоне частот от 0,1 до 1100 Гц для приёма информации о расходе и два токовых входных сигнала (4 - 20) мА для приёма информации о температуре и давлении (абсолютном или избыточном);
- «DYMETIC-5123.2» (далее - вычислитель 5123.2): один кодовый входной сигнал о расходе, температуре и абсолютном давлении - цифровой последовательный интерфейс установленного формата.
Вычислитель предусматривает подключение Flash-накопителя для последующей регистрации архивных данных.
Вычислитель предусматривает подключение к приёмному устройству верхнего уровня через интерфейс RS485 и поддерживает протоколы обмена с верхним уровнем Modbus RTU и Dymetic.
Вычислитель 5123.1 может работать в комплекте с датчиком расхода газа «DYMETIC-1223» или аналогичным (далее - датчик расхода), имеющим частотный (числоимпульсный) выходной сигнал установленного формата, и с датчиками давления и температуры с токовыми выходными сигналами (4 - 20) мА.
Вычислитель 5123.2 может работать в комплекте с датчиком расхода газа многопараметрического типа, например, «DYMETIC-1223 М» или аналогичным (далее - датчик МД), имеющим кодовый (цифровой) интерфейс установленного формата.
Вычислитель обеспечивает выполнение следующих функций:
а) электрическое питание датчика расхода (для вычислителя 5123.1) или датчика МД (для вычислителя 5123.2) постоянным током 0,3 А стабилизированного напряжения 24 В;
б) электрическое питание датчиков давления и температуры (только для вычислителя 5123.1) постоянным током до 0,05 А стабилизированного напряжения 24 В, гальванически развязанного от остальных цепей вычислителя;
в) измерение и преобразование в показания дисплея расхода и объёма газа при рабочих условиях, прошедшего через датчик расхода (датчик МД);
г) вычисление и вывод на дисплей объёма и расхода газа, приведённых к стандартным условиям;
д) измерение и преобразование в показания дисплея абсолютного или избыточного давления (в зависимости от типа используемого датчика давления) и температуры газа;
е) кодовая защита от несанкционированного доступа к установочным и градуировочным данным;
ж) сигнализация сбоя в работе с индикацией выхода за пределы диапазонов расхода, давления и температуры;
и) вывод на дисплей журнала событий, происшедших за отчётный промежуток времени;
к) вывод на дисплей архивных данных по выбранному пользователем каналу измерения:
- часовые данные за период до двух месяцев;
- суточные данные за период до одного года;
- месячные данные за период до десяти лет;
л) автоматическое тестирование технического состояния счётчика на базе вычислителя при включении питания и перезапуске;
м) измерение и отображение на дисплее суммарного времени включённого состояния счётчика на базе вычислителя и времени работы в режиме;
н) сохранение накопленной информации при перерывах в электроснабжении;
о) передача информации по в), г), д), к) через интерфейс USB на USB-Flash-накопитель.
Вычислитель имеет встроенное программное обеспечение (далее - ПО), выполняющее вычислительные операции в соответствии с назначением вычислителя и влияющее на его метрологические характеристики. ПО обладает идентификационными признаками и имеет защиту от несанкционированного доступа к результатам измерений.
ПО неизменяемое и несчитываемое. Доступ к ПО вычислителя отсутствует.
Предусмотрено перепрограммирование вычислителя специальными программными средствами изготовителя, при этом ранее введенная информация автоматически уничтожается.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
ПО МВУ | 5123.1.hex, 5123.2.hex | V1_13.1 | E64A | CRC-16 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «А» согласно МИ 3286-2010. Метрологически незначимая часть ПО не оказывает влияния на его метрологически значимую часть.
Диапазон измеряемых расходов от 0,001 до 999999 м3/ч [определяется пределами измерений датчика расхода (датчика МД)].
Диапазон измеряемых давлений от 0 до 9999 кПа (определяется типом и пределами измерений датчика давления).
Диапазон измеряемых температур от минус 99 до плюс 999 °С (определяется пределами измерений датчика температуры).
Пределы допускаемой относительной погрешности вычислителя 5123.1 при преобразовании числоимпульсных сигналов в показания объёма ± 0,01%.
Пределы допускаемой приведённой погрешности вычислителя 5123.1 при преобразовании частотных сигналов в показания расхода ± 0,05 %.
Пределы допускаемой относительной погрешности вычислителя 5123.1 при преобразовании токовых сигналов в показания давления и температуры ± 0,15 %.
Пределы допускаемой относительной погрешности вычислителя 5123.2 при преобразовании кодовых сигналов в показания расхода, давления и температуры ± 0,05 %.
Пределы допускаемой относительной погрешности вычисления объёма, приведённого к стандартным условиям, ± 0,1%.
Пределы допускаемой приведённой погрешности вычисления расхода, приведённого к стандартным условиям, ± 0,1%.
Пределы допускаемой относительной погрешности измерения времени ± 0,01 %.
Емкость отсчётного устройства 8 десятичных разрядов.
Условия эксплуатации:
температура окружающего воздуха от плюс 5 до плюс 50 °С;
относительная влажность окружающего воздуха до 80 %.
Питание - сеть переменного тока напряжением от 175 до 242 В.
Потребляемая мощность не более 10 В-А.
Наработка на отказ не менее 50 000 ч.
Средний срок службы не менее 12 лет.
Климатическое исполнение УХЛ.4.2 по ГОСТ 15150-69, но для температуры окружающего воздуха от плюс 5 до плюс 50С.
Степень защиты по ГОСТ 14254-96 IP20.
Исполнение по устойчивости к воздействию вибраций группа L3 по ГОСТ 52931-2008. Вычислители относятся к электрооборудованию общепромышленного назначения и устанавливаются вне взрывоопасных зон в закрытых отапливаемых и вентилируемых производственных и других, в том числе хорошо вентилируемых подземных, помещениях.
■ Знак утверждения типа
наносится на лицевую панель вычислителя методом сеткографии или любым другим способом, обеспечивающим сохранность в течение всего срока службы, а на титульный лист руководства по эксплуатации с паспортом - типографским способом или штемпелеванием.
■ Комплектность средства измерений
Комплектность вычислителя представлена в таблице 2.
Таблица 2 - Комплектность вычислителя
Наименование | Количество |
Устройство микровычислительное «DYMETIC-5123.1 (2)» | 1 |
Комплект монтажных частей 5123.70.00.000 | |
Руководство по эксплуатации с паспортом 5123.1 (2).00.00.000 РЭ | 1 |
Методика поверки 5123. 00.000 МП1 | 1 |
■ Поверка
осуществляется по документу 5123.00.000 МП1 «Инструкция ГСИ. Устройство микро-вычислительное «DYMETIC-5123». Методика поверки», утвержденному ГЦИ СИ ФБУ «Тюменский ЦСМ» 7 марта 2013 г.
В перечень основного поверочного оборудования входят:
- калибратор токовой петли FLUKE705 кл.0,02;
- генератор пачки импульсов «DYMETIC-8081»;
- имитатор сигналов датчиков «DYMETIC-2712№>;
- частотомер GFC-8131H, диапазон частот от 0,01 Гц до 1,3 ГГц, погрешность 5Т0-6.
■ Сведения о методиках (методах) измерений
5123.1(2).00.000 РЭ «Устройство микровычислительное «DYMETIC-5123.1(2)». Руководство по эксплуатации с паспортом».
■ Нормативные и технические документы, устанавливающие требования к устройству микровычислительному «DYMETIC-5123»
1 ГОСТ 30319.0-96 - ГОСТ 30319.3-96 «Газ природный. Методы расчёта физических свойств».
2 ГСССД МР113-03 «Методика ГСССД Определение плотности, фактора сжимаемости, показателя адиабаты и коэффициекнта динамической вязкости влажного нефтяного газа в диапазоне температур 263...500К при давлениях до 15 МПа».
3 ГОСТ 8.733-2011 «Системы измерений количества и параметров свободного нефтяного газа. Общие метрологические и технические требования».
4 ТУ 4213-003-12540871-2007. «Устройство микровычислительное «DYMETIC-5123». Технические условия».
■ Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
применяются при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
